      Главная
      —
      Продукция
      —
      Запорно-регулирующая арматура
      —
      Задвижки
      —
      Клиновые
      —Задвижки клиновые DN 15 РN 1,6 МПа

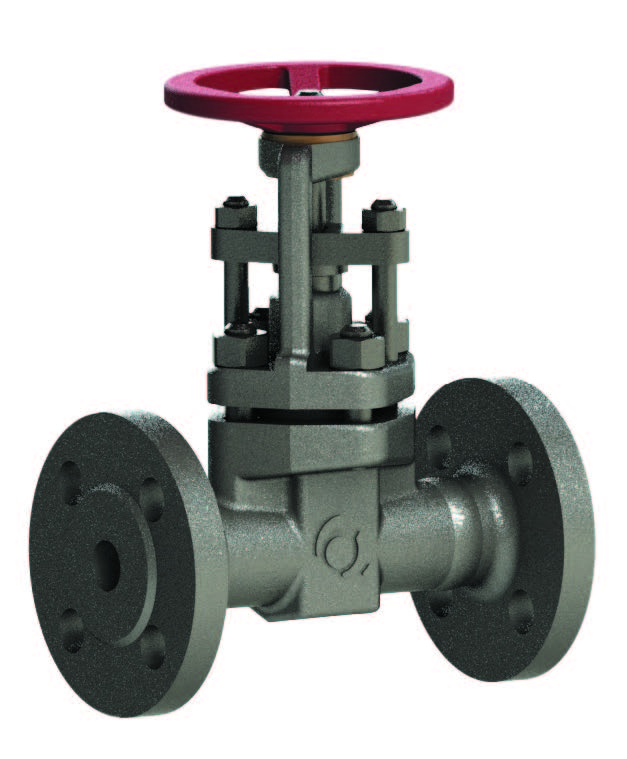

      Задвижки клиновые DN 15 РN 1,6 МПа

      Задвижки клиновые DN 15 РN 1,6 МПа
      Только под заказ
      Товар участвует в акции
      ЗАО «Курганспецарматура»
      Создать коммерческое предложение
      Задвижки клиновые DN 15 РN 1,6 МПа
      Задвижки клиновые DN 15 РN 1,6 МПа
      Изготовление и поставка
      ТУ 3741-008-62603588-2010
      Подробности
      Задвижки клиновые DN 15 РN 1,6 МПа
      Только под заказ
      Товар участвует в акции
      ЗАО «Курганспецарматура»
      Характеристики
      Назначение Применяется в качестве запорных устройств на трубопроводах для перекрытия потока рабочей среды на технологических линиях нетегазодобывающей и нефтегазоперерабатывающей промышленности, энергетики и коммунального хозяйства.
      Харктеристики групп
      DN 15
      PN 1,6 МПа
      Рабочая среда Вода, пар, нефть, жидкие и газообразные нефтепродукты, природный газ, растворы пенообразователей и другие жидкие газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой.
      Температура рабочей среды до 350…560°С в зависимости от материального исполнения.
      Строительная длина по ГОСТ 3706
      Исполнение по сейсмостойкости С0 — не сейсмостойкое исполнение до 6 баллов включительно по шкале MSK-64. С — сейсмостойкое исполнение свыше 6 до 9 баллов включительно по шкале MSK-64.
      Обозначение по таблице фигур 31с(лс, нж)41нж; 31с(лс, нж)15нж; 31с(лс, нж)18нж; 31с(лс, нж)16нж; 31с(лс, нж)45нж; 31с(лс, нж)77нж
      Климатическое исполнение У1, ХЛ1, УХЛ1, ТС, М по ГОСТ15150.
      Направление подачи рабочей среды Двухстороннее.
      Класс герметичности А по ГОСТ 9544.
      Присоединение к трубопроводу Фланцевое, исполнения В, E, F, C, D по ГОСТ 33259. Сварное, с патрубками под приварку. Фланцевое с комплектом ответных фланцев. Муфтовое
      Установочное положение Любое.
      DN, мм PN, МПа Рис. Полнопроходность Размеры Масса, кг Исп. Фланцев на корпусе по ГОСТ 33259
      L H H₁ D D₁ DM Dₙ d₁ n d R
      15 1.6 1 Да 152 146 166 95 65 90 —  18 4 14 —  3.7 Исп. В
      1, 2 152 146 166 95 65 —  —  18 4 14 —  3.8 Исп. В
      1, 3 160 146 166 95 65 90 —  18 4 14 —  3.8 Исп. E
      1, 2, 3 160 146 166 95 65 —  —  18 4 14 —  3.9 Исп. E
      1, 4 152 146 166 95 65 90 —  18 4 14 —  3.7  Исп. F
      1, 2, 4 152 146 166 95 65 —  —  18 4 14 —  3.8  Исп. F
      1, 5 160 146 166 95 65 90 —  18 4 14 —  3.8 Исп. C
      1, 2, 5 160 146 166 95 65 —
      —
      		18 4 14 —  3.9  Исп. C
      1.6 152 146 166 95 65 90 —  18 4 14 —  3.7  Исп. D
      1, 2, 6 152 146 166 95 65 —  —  18 4 14 —  3.8 Исп. D
      1, 9 152 146 166 —  —  90 22* —  —  —  —  2.6 —
      1, 2, 9 152 146 166 —  —  —  22* —  —  —  —  2.7 —
      1.8 90 146 166 —  —  90 —  —  —  —  1/2" 2.3 —
      1, 2, 8 90 146 166 —  —  —  —  —  —  —  1/2" 2.4 —
      2.5 1 152 146 166 95 65 90 —  18 4 14 —  3.9 Исп. В
      1, 2 152 146 166 95 65 —  —  18 4 14 —  4.0 Исп. В
      1, 3 160 146 166 95 65 90 —  18 4 14 —  4.0 Исп. E
      1, 2, 3 160 146 166 95 65 —  —  18 4 14 —  4.1 Исп. E
      1, 4 152 146 166 95 65 90 —  18 4 14 —  3.9  Исп. F
      1, 2, 4 152 146 166 95 65 —  —  18 4 14 —  4.0  Исп. F
      1, 5 160 146 166 95 65 90 —  18 4 14 —  4.0 Исп. C
      1, 2, 5 160 146 166 95 65 —  —  18 4 14 —  4.1  Исп. C
      1, 6 152 146 166 95 65 90 —  18 4 14 —  3.9  Исп. D
      1, 2, 6 152 146 166 95 65 —  —  18 4 14 —  4.0 Исп. D
      1, 9 152 146 166 —  —  90 22* —  —  —  —  2.6 —
      1, 2, 9 152 146 166 —  —  —  22* —  —  —  —  2.7 —
      1, 8 90 146 166 —  —  90 —  —  —  —  1/2" 2.3 —
      1, 2, 8 90 146 166 —  —  —  —  —  —  —  1/2" 2.4 —
      4.0 1 152 146 166 95 65 90 —  18 4 14 —  3.9 Исп. В
      1, 2 152 146 166 95 65 —  —  18 4 14 —  4.0 Исп. В
      1, 3 160 146 166 95 65 90 —  18 4 14 —  4.0 Исп. E
      1, 2, 3 160 146 166 95 65 —  —  18 4 14 —  4.1 Исп. E
      1, 4 152 146 166 95 65 90 —  18 4 14 —  3.9  Исп. F
      1, 2, 4 152 146 166 95 65 —  —  18 4 14 —  4.0  Исп. F
      1, 5 160 146 166 95 65 90 —  18 4 14 —  4.0 Исп. C
      1, 2, 5 160 146 166 95 65 —  —  18 4 14 —  4.1  Исп. C
      1, 6 152 146 166 95 65 90 —  18 4 14 —  3.9  Исп. D
      1, 2, 6 152 146 166 95 65 —  —  18 4 14 —  4.0 Исп. D
      1, 9 152 146 166 —  —  90 22* —  —  —  —  2.6 —
      1, 2, 9 152 146 166 —  —  —  22* —  —  —  —  2.7 —
      1, 8 90 146 166 —  —  90 —  —  —  —  1/2" 2.3 —
      1, 2, 8 90 146 166 —  —  —  —  —  —  —  1/2" 2.4 —
      6.3 1, 3 173 146 166 105 75 140 —  18 4 14 —  4.6  Исп. Е
      1, 2, 3 173 146 166 105 75 —  —  18 4 14 —  4.7 Исп. Е
      1, 4 165 146 166 105 75 140 —  18 4 14 —  4.5  Исп. F
      1, 2, 4 165 146 166 105 75 —  —  18 4 14 —  4.6  Исп. F
      1, 5 173 146 166 105 75 140 —  18 4 14 —  4.6 Исп. C
      1, 2, 5 173 146 166 105 75 —  —  18 4 14 —  4.7  Исп. C
      1, 6 165 146 166 105 75 140 —  18 4 14 —  4.5  Исп. D
      1, 2, 6 165 146 166 105 75 —  —  18 4 14 —  4.6 Исп. D
      1, 7 165 146 166 105 75 140 —  18 4 14 —  4.5 Исп. J
      1, 2, 7 165 146 166 105 75 —  —  18 4 14 —  4.6 Исп. J
      1, 9 165 146 166 —  —  140 22* —  —  —  —  2.8 —
      1, 2, 9 165 146 166 —  —  —  22* —  —  —  —  2.9 —
      1, 8 90 146 166 —  —  140 —  —  —  —  1/2" 2.3 —
      1, 2, 8 90 146 166 —  —  —  —  —  —  —  1/2" 2.4 —
      10.0 1, 3 173 146 166 105 75 140 —  18 4 14 —  4.8  Исп. Е
      1, 2, 3 173 146 166 105 75 —  —  18 4 14 —  4.9 Исп. Е
      1, 4 165 146 166 105 75 140 —  18 4 14 —  4.7  Исп. F
      1, 2, 4 165 146 166 105 75 —  —  18 4 14 —  4.8  Исп. F
      1, 5 173 146 166 105 75 140 —  18 4 14 —  4.8 Исп. C
      1, 2, 5 173 146 166 105 75 —  —  18 4 14 —  4.9  Исп. C
      1, 6 165 146 166 105 75 140 —  18 4 14 —  4.7  Исп. D
      1, 2, 6 165 146 166 105 75 —  —  18 4 14 —  4.8 Исп. D
      1, 7 165 146 166 105 75 140 —  18 4 14 —  4.7 Исп. J
      1, 2, 7 165 146 166 105 75 —  —  18 4 14 —  4.8 Исп. J
      1, 9 165 146 166 —  —  140 22* —  —  —  —  2.8 —
      1, 2, 9 165 146 166 —  —  —  22* —  —  —  —  2.9 —
      1, 8 90 146 166 —  —  140 —  —  —  —  1/2" 2.3 —
      1, 2, 8 90 146 166 —  —  —  —  —  —  —  1/2" 2.4 —
      16.0 1, 3 173 146 166 105 75 140 —  18 4 14 —  4.8  Исп. Е
      1, 2, 3 173 146 166 105 75 —  —  18 4 14 —  4.9 Исп. Е
      1, 4 165 146 166 105 75 140 —  18 4 14 —  4.7  Исп. F
      1, 2, 4 165 146 166 105 75 —  —  18 4 14 —  4.8  Исп. F
      1, 5 173 146 166 105 75 140 —  18 4 14 —  4.8 Исп. C
      1, 2, 5 173 146 166 105 75 —  —  18 4 14 —  4.9  Исп. C
      1, 6 165 146 166 105 75 140 —  18 4 14 —  4.7  Исп. D
      1, 2, 6 165 146 166 105 75 —  —  18 4 14 —  4.8 Исп. D
      1, 7 165 146 166 105 75 140 —  18 4 14 —  4.7 Исп. J
      1, 2, 7 165 146 166 105 75 —  —  18 4 14 —  4.8 Исп. J
      1, 9 165 146 166 —  —  140 22* —  —  —  —  2.8 —
      1, 2, 9 165 146 166 —  —  —  22* —  —  —  —  2.9 —
      1, 8 90 146 166 —  —  140 —  —  —  —  1/2" 2.3 —
      1, 2, 8 90 146 166 —  —  —  —  —  —  —  1/2" 2.4 —
      20.0 1, 3 186 146 166 120 82 140 —  18 4 14 —  6.5  Исп. Е
      1, 2, 3 186 146 166 120 82 —  —  18 4 14 —  6.6 Исп. Е
      1, 4 178 146 166 120 82 140 —  18 4 14 —  6.4  Исп. F
      1, 2, 4 178 146 166 120 82 —  —  18 4 14 —  6.5  Исп. F
      1, 5 186 146 166 120 82 140 —  18 4 14 —  6.5 Исп. C
      1, 2, 5 186 146 166 120 82 —  —  18 4 14 —  6.6  Исп. C
      1, 6 178 146 166 120 82 140 —  18 4 14 —  6.4  Исп. D
      1, 2, 6 178 146 166 120 82 —  —  18 4 14 —  6.5 Исп. D
      1, 7 178 146 166 120 82 140 —  18 4 14 —  6.4 Исп. J
      1, 2, 7 178 146 166 120 82 —  —  18 4 14 —  6.5 Исп. J
      1, 9 178 146 166 120 82 140 22* —  —  —  —  2.9 —
      1, 2, 9 178 146 166 120 82 —  22* —  —  —  —  3.0 —
      1, 8 90 146 166 120 82 140 —  —  —  —  1/2" 2.3 —
      1, 2, 8 90 146 166 120 82 —  —  —  —  —  1/2" 2.4 —
      25.0 1, 3 186 146 166 120 82 140 —  18 4 14 —  6.5  Исп. Е
      1, 2, 3 186 146 166 120 82 —  —  18 4 14 —  6.6 Исп. Е
      1, 4 178 146 166 120 82 140 —  18 4 14 —  6.4  Исп. F
      1, 2, 4 178 146 166 120 82 —  —  18 4 14 —  6.5  Исп. F
      1, 5 186 146 166 120 82 140 —  18 4 14 —  6.5 Исп. C
      1, 2, 5 186 146 166 120 82 —  —  18 4 14 —  6.6  Исп. C
      1, 6 178 146 166 120 82 140 —  18 4 14 —  6.4  Исп. D
      1, 2, 6 178 146 166 120 82 —  —  18 4 14 —  6.5 Исп. D
      1, 7 178 146 166 120 82 140 —  18 4 14 —  6.4 Исп. J
      1, 2, 7 178 146 166 120 82 —  —  18 4 14 —  6.5 Исп. J
      1, 9 178 146 166 120 82 140 22* —  —  —  —  2.9 —
      1, 2, 9 178 146 166 120 82 —  22* —  —  —  —  3.0 —
      1, 8 90 146 166 120 82 140 —  —  —  —  1/2" 2.3 —
      1, 2, 8 90 146 166 120 82 —  —  —  —  —  1/2" 2.4 —
