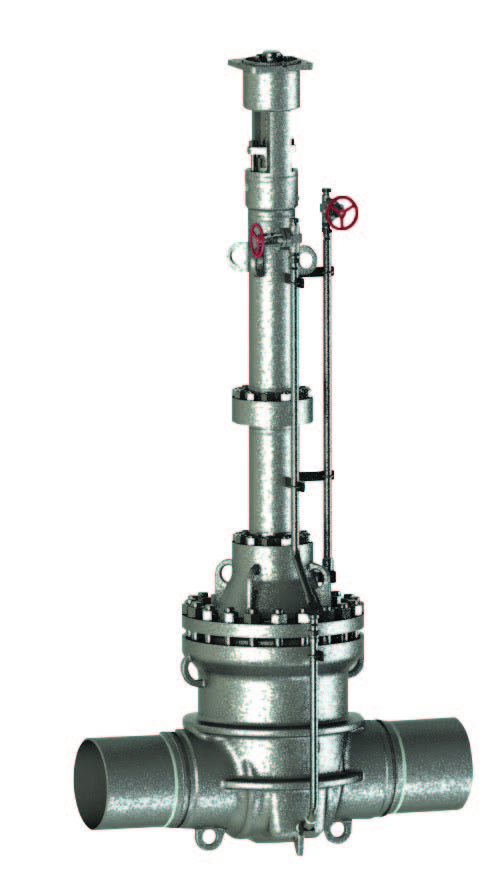

Задвижки клиновые бессальниковые DN 150…700 PN 6,3…10,0 МПа
Товар участвует в акции
ЗАО «Курганспецарматура»
Изготовление и поставка
ТУ 3741-008-62603588-2010
Подробности
ТУ 3741-008-62603588-2010
Задвижки клиновые бессальниковые DN 150…700 PN 6,3…10,0 МПа
Товар участвует в акции
ЗАО «Курганспецарматура»
#PROP_TITLE#
—
#PROP_VALUE#
Характеристики
| Назначение | Применяется в качестве запорных устройств на трубопроводах для перекрытия потока рабочей среды на магистральных линиях нефтегазоперерабатывающей промышленности, энергетики и коммунального хозяйства. |
| Харктеристики групп | |
| DN | 150, 200, 250, 300, 350, 400, 500, 700 |
| PN | 6,3, 10 МПа |
| Рабочая среда | Вода, пар, нефть, жидкие и газообразные нефтепродукты, природный газ, растворы пенообразователей и другие жидкие газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой |
| Температура рабочей среды | до 120°С |
| Строительная длина | по ГОСТ 3706 |
| Исполнение по сейсмостойкости | С0 — не сейсмостойкое исполнение до 6 баллов включительно по шкале MSK-64 |
| Климатическое исполнение | У1, ХЛ1, УХЛ1 по ГОСТ 15150. |
| Направление подачи рабочей среды | Двухстороннее. |
| Класс герметичности | А по ГОСТ 9544 |
| Присоединение к трубопроводу | Сварное, с патрубками под приварку |
| Установочное положение | Вертикальное |

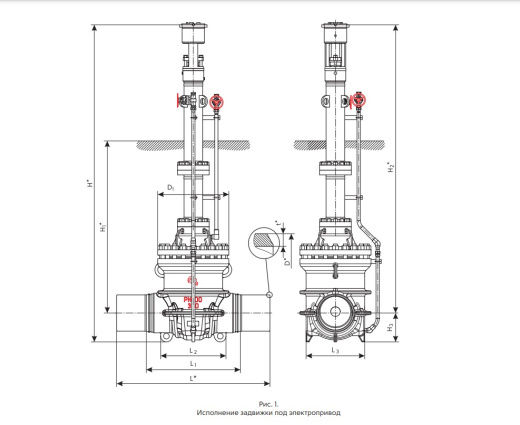

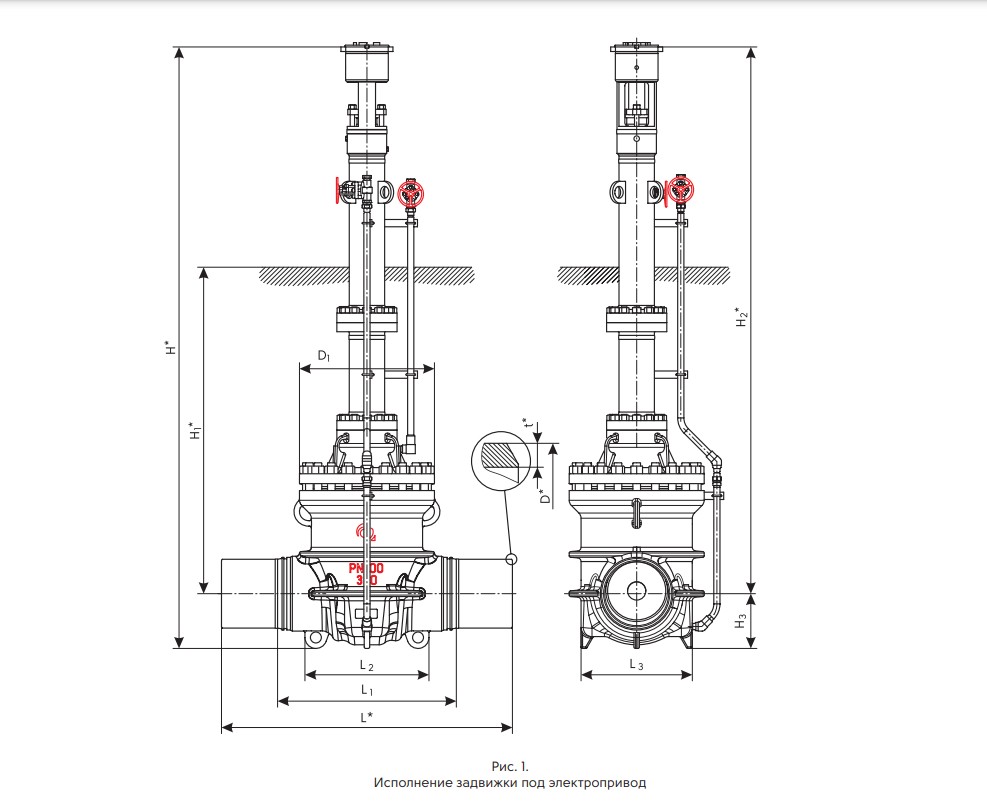

| DN, мм | PN, МПа | Рис. | Размеры | Масса, кг | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L* | L₁ | L₂ | L₃ | H* | H₁* | H₂* | H₃ | D* | D₁ | t* | ||||
| 300 | 6.3 | 1 | 550 | 380 | 460 | 870 | 270 | |||||||
| 500 | 1150 | 600 | 600 | 950 | 400 | |||||||||
| 150 | 10.0 | 1163 | 559 | 280 | 400 | 2440 | 980 | 2200 | 240 | 159 | 345 | 8 | 351 | |
| 200 | 1260 | 660 | 440 | 360 | 4790 | 3610 | 4610 | 180 | 219 | 480 | 8 | 730 | ||
| 250 | 1270 | 670 | 400 | 400 | 2720 | 2050 | 2500 | 220 | 273 | 600 | 8 | 910 | ||
| 300 | 1300 | 800 | 600 | 530 | 2900 | 1500 | 2600 | 300 | 325 | 675 | 9 | 1435 | ||
| 350 | 1595 | 980 | 680 | 610 | 3200 | 1788 | 2900 | 300 | 377 | 740 | 8 | 1771 | ||
| 400 | 1590 | 991 | 780 | 660 | 3843 | 2500 | 3523 | 320 | 426 | 820 | 10 | 2400 | ||
| 500 | 1744 | 1140 | 600 | 700 | 2987 | 1365 | 2500 | 487 | 530 | 1030 | 8 | 3682 | ||
| 700 | 2000 | 1400 | 1120 | 910 | 3528 | 1860 | 3058 | 470 | 720 | 1090 | 10 | 4264 | ||
Габаритные и присоединительные размеры электроприводов уточнять при заказе задвижек.
Габаритные и присоединительные размеры ручных приводов (редукторов) уточнять при заказе задвижек.
Строительная длина по требованию заказчика может быть изменена.
* Размеры присоединяемого трубопровода указаны по ГОСТ 33259, по требованию заказчика могут быть изменены.
Габаритные и присоединительные размеры ручных приводов (редукторов) уточнять при заказе задвижек.
Строительная длина по требованию заказчика может быть изменена.
* Размеры присоединяемого трубопровода указаны по ГОСТ 33259, по требованию заказчика могут быть изменены.
