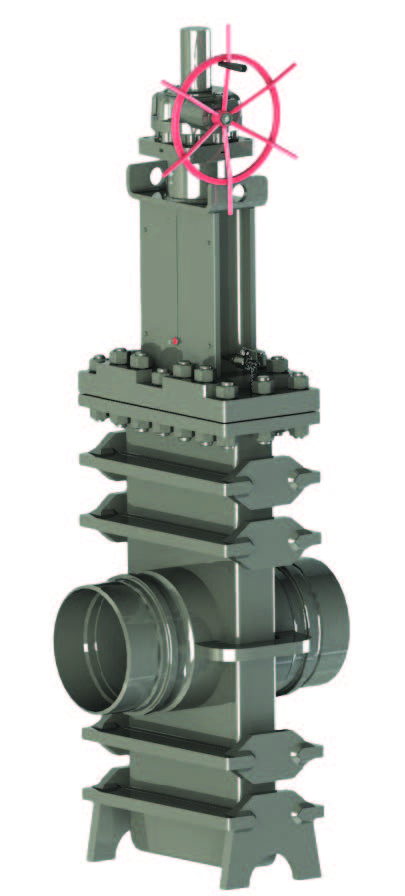

Задвижки шиберные листовые DN 100...400 PN 1,6...6,3 МПа
Изготовление и поставка
ТУ 3741-038-62603588-2016
ТУ 3741-038-62603588-2016
#PROP_TITLE#
—
#PROP_VALUE#
Производство
Характеристики
| Назначение | Предназначены для герметичного перекрытия потока рабочей среды в трубопроводах на объектах магистральных нефтепроводов и нефтепродуктопроводов. Рабочей среды на технологических линиях нетегазодобывающей и нефтегазоперерабатывающей промышленности, энергетики и коммунального хозяйства. |
| Харктеристики групп | |
| DN | 100, 150, 200, 250, 300, 350, 400 |
| PN | 1,6, 2,4, 4,0, 6,3 МПа |
| Рабочая среда | Вода, пар, нефть, жидкие и газообразные нефтепродукты, природный газ, растворы пенообразователей и другие жидкие газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой. |
| Температура рабочей среды | до 100°С |
| Строительная длина | по ОТТ-23.060.30-КТН-101-14 |
| Исполнение по сейсмостойкости | С0 — не сейсмостойкое исполнение до 6 баллов включительно по шкале MSK-64. С — сейсмостойкое исполнение свыше 6 до 9 баллов включительно по шкале MSK-64. ПС — исполнение повышенной сейсмостойкости |
| Климатическое исполнение | У1, ХЛ1, УХЛ1 по ГОСТ 15150 |
| Направление подачи рабочей среды | Вода, пар, нефть, жидкие и газообразные нефтепродукты, природный газ, растворы пенообразователей и другие жидкие газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой. |
| Класс герметичности | А по ГОСТ 9544. |
| Присоединение к трубопроводу | Фланцевое, исполнение F по ГОСТ 33259. Сварное, с катушкамии под приварку |
| Установочное положение | до DN 300 включительно — любое, DN 300–DN400 — горизонтальное или вертикальное, с отклонением от вертикальной оси до 4 градусов в вертикальной плоскости, проходящей через ось трубопровода, а также с отклонением от вертикальной оси до 4 градусов в вертикальной плоскости, перпендикулярной оси трубопровода. |
| Спроектированы и изготавливаются | в соответствии с ОТТ-23.060.30-КТН-101 |
