Задвижка шиберно-ножевая со сквозным ножом

Предназначены для установки на трубопроводе в качестве запорных устройств для загрязненных сред. Изготовление и поставка по ТУ 3741-017-55377430-10

Подробности

Только под заказ

Производство

Характеристики

Харктеристики групп
Рабочая среда	Канализационные стоки, целлюлозно-бумажные массы, сыпучие продукты
Температура рабочей среды	От -30 до +320 (в зависимости от материалов конструкции)
Температура окружающей среды	От -60 до +60 (в зависимости от материалов конструкции)
Герметичность по направлению подачи среды	Двухсторонняя
Давление номинальное, PN, кгс/см2	10-16 кгс/см2
Рабочее давление, кгс/см2	- DN50-200 – 10 кгс/см2 - DN250-350 – 8 кгс/см2 - DN400-600 – 6 кгс/см2
Герметичность затвора	По классу «А» «В» «С» ГОСТ9544-15
Виды управления	Маховик, редуктор, электропривод, пневмопривод
Нож	Коррозионностойкая сталь (08Х18Н10), коррозионностойкая сталь с содержанием молибдена (08Х17Н13М2)
Набивка сальника	Арамидное волокно, терморасширенный графит
Уплотнение	ЭПДМ, NBR, Viton и металл-металл
Климатическое исполнение	У1, ХЛ1, УХЛ1
Присоединение к трубопроводу	Стяжное между фланцами трубопровода (Размеры по ГОСТ33259-2015, исполнение В, ответные фланцы – ГОСТ 33259-2015 тип01 или 11, исполнение В)
Корпус	Углеродистая сталь (20Л), коррозионностойкая сталь (10Х18Н9Л), коррозионностойкая сталь с содержанием молибдена (08Х17Н13М2), высокопрочный чугун, специальные сплавы и стали (по спец. запросу)

Показатели надежности:

Средний срок службы, лет, не менее 15
Наработка на отказ, циклов, не менее 300
Полный средний ресурс, циклов, не менее 2400

Применяемость уплотнений

Наименование	Рабочая температура, о С	Рабочие среды
ЭПДМ (EPDM)	От -40 до +120	Вода, морская вода, слабощелочные и слабокислотные растворы
Нитрил (NBR)	От -15 до +80	Минеральные и растительные масла, вода, нефтепродукты, углеводороды, буровые растворы с содержанием нефтепродуктов и абразивных частиц
Фтористый каучук (Viton)	От -20 до +180	Минеральные и растительные масла и жиры, синтетические и гидравлические жидкости, вода, спиртовые и солевые растворы, углеводороды
Металл-металл	От -40 до +320	Для высокотемпературных, вязких, сыпучих сред (допускается протечка на жидкой среде до 1,5% от расхода рабочей среды)
Натуральный каучук (NR)	От -75 до +70	Применятся на сериях задвижек для горной промышленности, применяется для различных жидкостей, в том числе абразивных, с содержанием твердых частиц до 90%, таких как пульпы и шламовые растворы

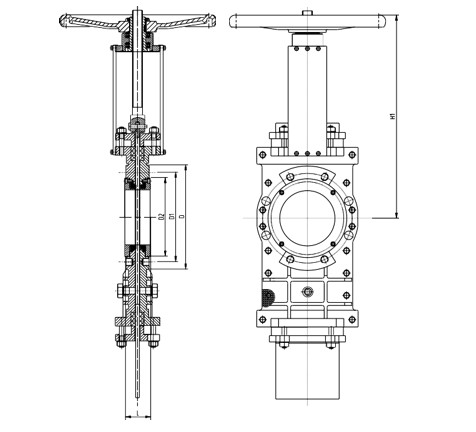

ОСНОВНЫЕ ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СО ШТУРВАЛОМ

DN	Рис.	L	D	D1	D2	H	Масса
50	1	48	165	125	99	260	14
65		48	185	145	118	292	15
80		51	200	160	132	320	17
100		51	220	180	156	358	23
125		57	250	210	184	395	31
150		57	285	240	211	450	32
200		70	340	295	266	532	37
250		70	395	350	319	670	62
300		76	445	400	370	758	97
350		76	505	460	429	857	117
400		89	565	515	480	946	293

ЗАО «Саратовский арматурный завод» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики изделий. Окончательные размеры уточняются по запросу.

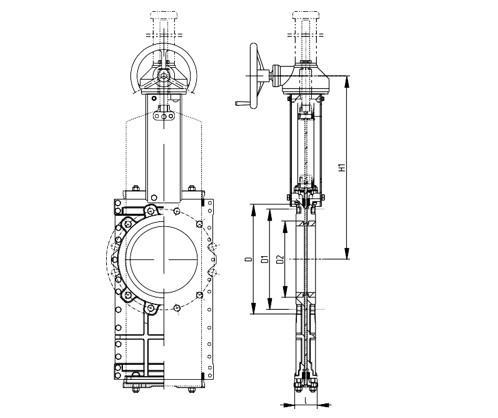

ОСНОВНЫЕ ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ С РЕДУКТОРОМ

DN	Рис.	L	D	D1	D2	H	Масса
50	2	48	165	125	99	478	23
65		48	185	145	118	514	26
80		51	200	160	132	573	27
100		51	220	180	156	620	32
125		57	250	210	184	675	48
150		57	285	240	211	752	49
200		70	340	295	266	865	76
250		70	395	350	319	1028	110
300		76	445	400	370	1141	137
350		76	505	460	429	1341	194
400		89	565	515	480	1460	312
500		114	670	620	582	1783	420
600		114	780	725	682	2047	530
700		127	895	840	794	2314	655
800		127	1015	950	901	2575	725
900		127	1115	1050	1001	2963	890
1000		149	1230	1160	1112	3203	1140

ЗАО «Саратовский арматурный завод» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики изделий.

Окончательные размеры уточняются по запросу.

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЛЯ ПОДБОРА ФЛАНЦЕВ

DN	D1	N	M	T,мм	резьбовых	сквозных	d, мм
50	125	4	М16	13	4	0	18
65	145	4	М16	13	4	0	18
80	160	8	М16	13	4	4	18
100	180	8	М16	13	4	4	18
125	210	8	М16	16	4	4	18
150	240	8	М20	16	4	4	23
200	295	8	М20	20	4	4	23
250	350	12	М20	20	8	4	23
300	400	12	М20	20	8	4	23
350	460	16	М20	20	12	4	23
400	515	16	М24	24	12	4	27
500	620	20	М24	24	16	4	27
600	725	20	М27	27	16	4	30
700	840	24	М27	27	20	4	30
800	950	24	М30	30	20	4	33
900	1050	28	М30	30	24	4	33
1000	1160	28	М33	33	24	4	36
