Задвижка шиберно-ножевая с резиновыми манжетами

Предназначены для установки на трубопроводе в качестве запорных устройств для загрязненных сред. Изготовление и поставка по ТУ 3741-017-55377430-10

Подробности

Управление: ручное с редуктором

ручное с редуктором

ручное (маховик)

Только под заказ

Производство

Характеристики

Харктеристики групп
Рабочая среда	Пульпа, жидкости с примесью твердых частиц и т.д.
Температура рабочей среды	От -30 до +100 (в зависимости от материалов конструкции)
Температура окружающей среды	От -40 до +60
Герметичность по направлению подачи среды	Двухсторонняя
Давление номинальное, PN, кгс/см2	10-16 кгс/см2
Рабочее давление, кгс/см2	- DN50-100 – 16 кгс/см2 - DN125-200 – 10 кгс/см2 - DN250-400 – 7 кгс/см2 - DN500 – 5 кгс/см2 - DN600-700 – 3 кгс/см2 - DN800 – 2 кгс/см2 - DN1000-1200 – 1 кгс/см2
Герметичность затвора	По классу «А» «В» ГОСТ9544-15
Виды управления	Маховик, редуктор, электропривод, пневмопривод
Нож	Коррозионностойкая сталь, коррозионностойкая сталь с содержанием молибдена
Набивка сальника	PTFE, терморасширенный графит
Уплотнение	Натуральный каучук (стандарт), полиуретан (спец. заказ)
Климатическое исполнение	У1
Присоединение к трубопроводу	Стяжное между фланцами трубопровода (Размеры по ГОСТ33259-2015, исполнение В, ответные фланцы – ГОСТ 33259-2015 тип01 или 11, исполнение В)
Корпус	Высокопрочный чугун

Показатели надежности:

Средний срок службы, лет, не менее 15
Наработка на отказ, циклов, не менее 300
Полный средний ресурс, циклов, не менее 2400

Применяемость уплотнений

Наименование	Рабочая температура, о С	Рабочие среды
Полиуретан (PU)	От -30 до +100	Эластомер обладает очень высокой стойкостью к абразивному износу, что позволяет использовать задвижки на протяжении длительного срока в самых тяжелых условиях эксплуатации.
Натуральный каучук (NR)	От -75 до +70	Применятся на сериях задвижек для горной промышленности, применяется для различных жидкостей, в том числе абразивных, с содержанием твердых частиц до 90%, таких как пульпы и шламовые растворы.

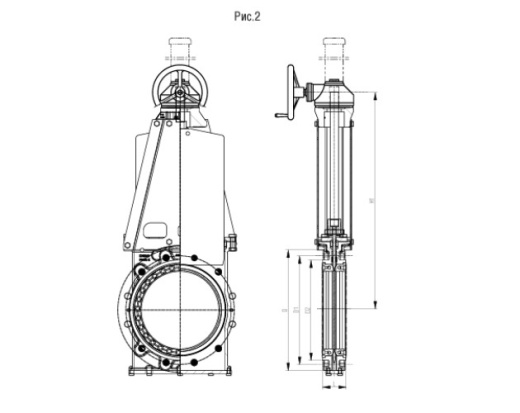

DN	Рис.	L	D	D1	D2	H	Масса
50	2	53	55	165	125	99	385
65		53	55	185	145	118	390
80		55	57	200	160	132	470
100		55	57	220	180	156	520
125		62	64	250	210	184	569
150		62	64	285	240	211	623
200		75	77	340	295	266	695
250		75	77	395	395	319	830
300		82	84	445	445	370	950
350		82	84	505	505	429	1060
400		95	99	565	515	480	1125
500		125	129	670	620	582	1350
600		125	129	780	725	682	1580
700		138	143	895	840	794	1715
800		138	143	1015	950	901	1925
900		138	143	1115	1050	1001	2145
1000		159	165	1230	1160	1112	2385
1200		166	172	1455	1380	1328	-

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЛЯ ПОДБОРА ФЛАНЦЕВ

th DN th	D1 th	th N th	M th	T,мм th	резьбовых th	сквозных th	d, мм th
th 50 th	125 th	th 4 th	М16 th	13 th	2 th	2 th	18 th
th 65 th	145 th	th 4 th	М16 th	13 th	2 th	2 th	18 th
th 80 th	160 th	th 8 th	М16 th	13 th	2 th	6 th	18 th
th 100 th	180 th	th 8 th	М16 th	13 th	2 th	6 th	18 th
th 125 th	210 th	th 8 th	М16 th	16 th	2 th	6 th	18 th
th 150 th	240 th	th 8 th	М16 th	16 th	2 th	6 th	18 th
th 200 th	295 th	th 8 th	М20 th	20 th	2 th	6 th	23 th
th 250 th	395 th	th 12 th	М20 th	20 th	4 th	8 th	23 th
th 300 th	445 th	th 12 th	М20 th	20 th	4 th	8 th	23 th
th 350 th	505 th	th 16 th	М20 th	20 th	8 th	8 th	23 th
th 400 th	515 th	th 16 th	М24 th	24 th	8 th	8 th	27 th
th 500 th	620 th	th 20 th	М24 th	24 th	16 th	4 th	27 th
th 600 th	725 th	th 20 th	М27 th	27 th	16 th	4 th	30 th
th 700 th	840 th	th 24 th	М27 th	27 th	20 th	4 th	30 th
th 800 th	950 th	th 24 th	М30 th	30 th	20 th	4 th	33 th
th 900 th	1050 th	th 28 th	М30 th	30 th	24 th	4 th	33 th
th 1000 th	1160 th	th 28 th	М33 th	33 th	24 th	4 th	36 th
th 1200 th	1380 th	th 32 th	М36 th	36 th	28 th	4 th	39 th
