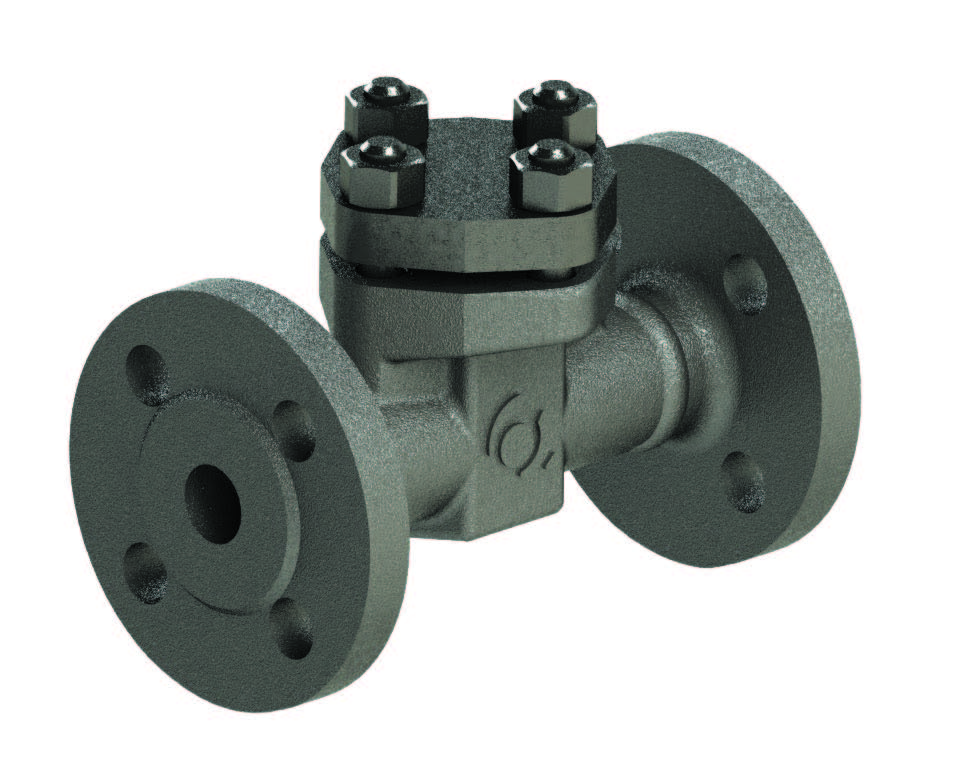

Клапаны обратные подъемные DN 15…32 PN 1,6…25,0 МПа

Изготовление и поставка
ТУ 3741-002-62603588-2010

Подробности

Диаметр (DN, мм): 15

Условный проход: полнопроходные

полнопроходные

Только под заказ

Производство

Характеристики

Назначение	Применяется для предотвращения обратного потока рабочей среды на трубопроводах рабочей среды на технологических линиях нетегазодобывающей и нефтегазоперерабатывающей промышленности, энергетики и коммунального хозяйства.

Харктеристики групп
DN	15, 20, 25, 32
PN	1,6, 2,5, 4,0, 6,3, 10,0, 16,0, 20,0, 25,0 МПа
Рабочая среда	Вода, пар, нефть, жидкие и газообразные нефтепродукты, природный газ, растворы пенообразователей и другие жидкие газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой.
Температура рабочей среды	до 350…560°С в зависимости от материального исполнения.
Строительная длина	по ГОСТ 3326
Исполнение по сейсмостойкости	С0 — не сейсмостойкое исполнение до 6 баллов включительно по шкале MSK-64. С — сейсмостойкое исполнение свыше 6 до 9 баллов включительно по шкале MSK-64
Обозначение по таблице фигур	16с(лс, нж)48нж
Климатическое исполнение	У1, ХЛ1, УХЛ1, ТС, М по ГОСТ 15150.
Направление подачи рабочей среды	Согласно стрелке на корпусе.
Класс герметичности	А по ГОСТ 9544.
Присоединение к трубопроводу	Фланцевое, исполнения В, E, F, C, D по ГОСТ 33259. Сварное, с патрубками под приварку. Фланцевое с комплектом ответных фланцев. Муфтовое
Установочное положение	Любое

DN, мм	PN, МПа	Рис.	Полнопроходность	Размеры									Масса, кг	Исп. Фланцев на корпусе по ГОСТ 33259
DN, мм	PN, МПа	Рис.	Полнопроходность	L	H	D	D₁	Dₙ	d₁	n	d	R	Масса, кг	Исп. Фланцев на корпусе по ГОСТ 33259

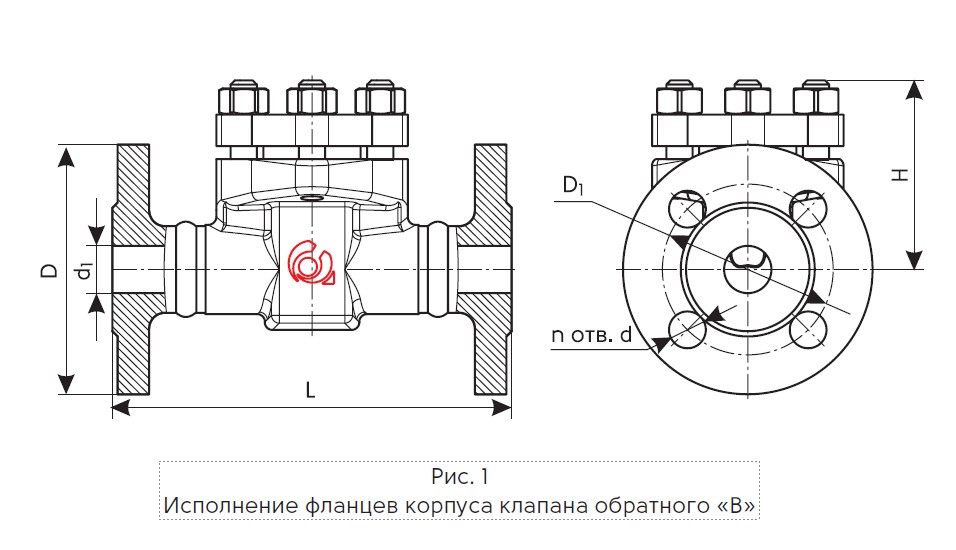

15	1.6	1	Да	152	72	95	65	—	18	4	14	—	3.0	Исп. В

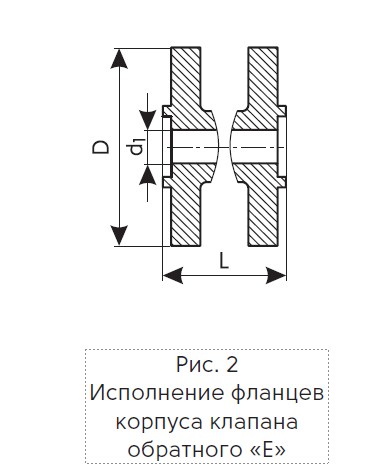

		1, 2		160	72	95	65	—	18	4	14	—	3.1	Исп. E

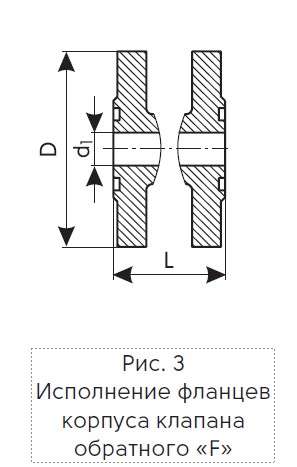

		1, 3		152	72	95	65	—	18	4	14	—	3.0	Исп. F

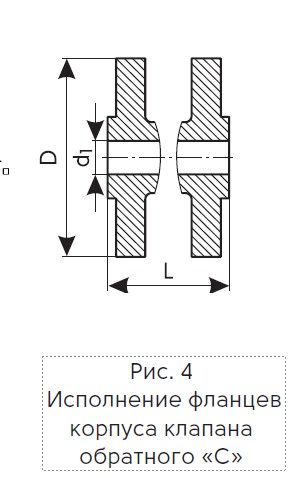

		1, 4		160	72	95	65	—	18	4	14	—	3.1	Исп. C

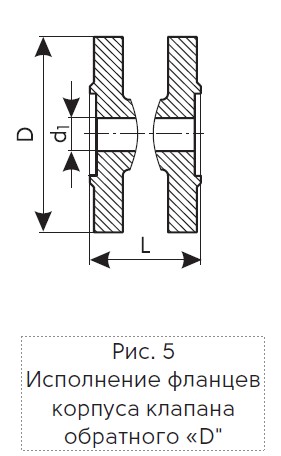

		1, 5		152	72	95	65	—	18	4	14	—	3.0	Исп. D

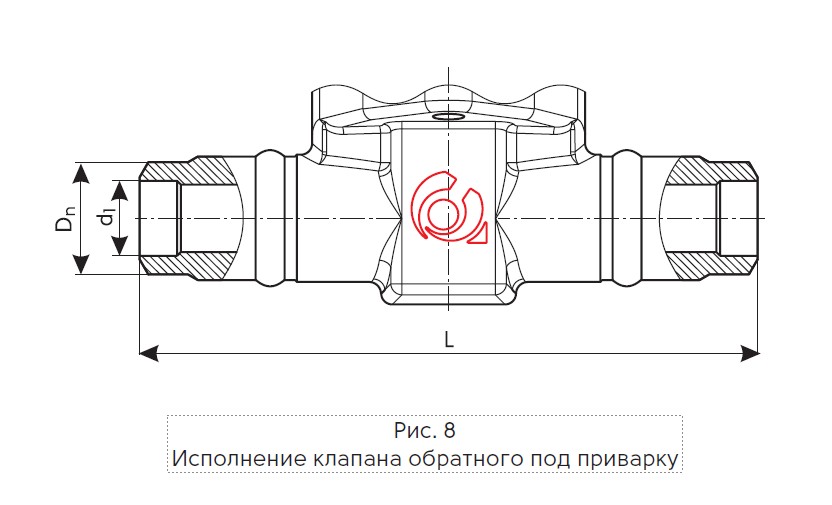

		1, 8		152	72	—	—	22*	—	—	—	—	1.8	—

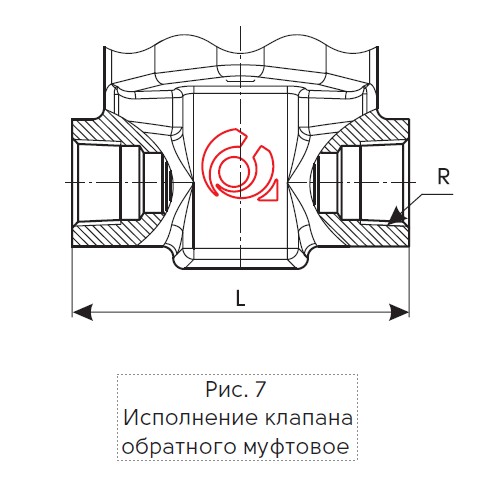

		1, 7		90	72	—	—	—	—	—	—	1/2"	1.5	—
	2.5	1		152	72	95	65	—	18	4	14	—	3.2	Исп. В
		1, 2		160	72	95	65	—	18	4	14	—	3.3	Исп. E
		1, 3		152	72	95	65	—	18	4	14	—	3.2	Исп. F
		1, 4		160	72	95	65	—	18	4	14	—	3.3	Исп. C
		1, 5		152	72	95	65	—	18	4	14	—	3.2	Исп. D
		1, 8		152	72	—	—	22*	—	—	—	—	1.8	—
		1, 7		90	72	—	—	—	—	—	—	1/2"	1.5	—
	4.0	1		152	72	95	65	—	18	4	14	—	3.2	Исп. В
		1, 2		160	72	95	65	—	18	4	14	—	3.3	Исп. E
		1, 3		152	72	95	65	—	18	4	14	—	3.2	Исп. F
		1, 4		160	72	95	65	—	18	4	14	—	3.3	Исп. C
		1, 5		152	72	95	65	—	18	4	14	—	3.2	Исп. D
		1, 8		152	72	—	—	22*	—	—	—	—	1.8	—
		1, 7		90	72	—	—	—	—	—	—	1/2"	1.5	—
	6.3	1, 2		173	72	105	75	—	18	4	14	—	3.9	Исп. E
		1, 3		165	72	105	75	—	18	4	14	—	3.8	Исп. F
		1, 4		173	72	105	75	—	18	4	14	—	3.9	Исп. C
		1, 5		165	72	105	75	—	18	4	14	—	3.8	Исп. D

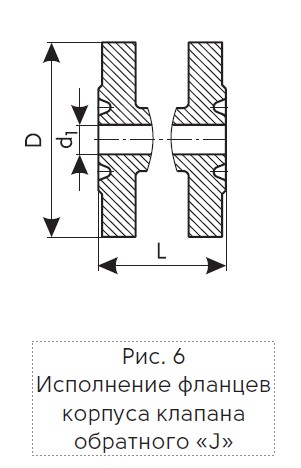

		1, 6		165	72	105	75	—	18	4	14	—	3.8	Исп. J
		1, 8		165	72	—	—	22*	—	—	—	—	1.9	—
		1, 7		90	72	—	—	—	—	—	—	1/2"	1.5	—
	10.0	1, 2		173	72	105	75	—	18	4	14	—	4.1	Исп. E
		1, 3		165	72	105	75	—	18	4	14	—	4.0	Исп. F
		1, 4		173	72	105	75	—	18	4	14	—	4.1	Исп. C
		1, 5		165	72	105	75	—	18	4	14	—	4.0	Исп. D
		1, 6		165	72	105	75	—	18	4	14	—	4.0	Исп. J
		1, 8		165	72	—	—	22*	—	—	—	—	1.9	—
		1, 7		90	72	—	—	—	—	—	—	1/2"	1.5	—
	16.0	1, 2		173	72	105	75	—	18	4	14	—	4.1	Исп. E
		1, 3		165	72	105	75	—	18	4	14	—	4.0	Исп. F
		1, 4		173	72	105	75	—	18	4	14	—	4.1	Исп. C
		1, 5		165	72	105	75	—	18	4	14	—	4.0	Исп. D
		1, 6		165	72	105	75	—	18	4	14	—	4.0	Исп. J
		1, 8		165	72	—	—	22*	—	—	—	—	1.9	—
		1, 7		90	72	—	—	—	—	—	—	1/2"	1.5	—
	20.0	1, 2		186	72	120	82	—	18	4	22	—	5.8	Исп. E
		1, 3		178	72	120	82	—	18	4	22	—	5.7	Исп. F
		1, 4		186	72	120	82	—	18	4	22	—	5.8	Исп. C
		1, 5		178	72	120	82	—	18	4	22	—	5.7	Исп. D
		1, 6		178	72	120	82	—	18	4	22	—	5.7	Исп. J
		1, 8		178	72	120	82	22*	—	—	—	—	2.0	—
		1, 7		90	72	120	82	—	—	—	—	1/2"	1.5	—
	25.0	1, 2		186	72	120	82	—	18	4	22	—	5.8	Исп. E
		1, 3		178	72	120	82	—	18	4	22	—	5.7	Исп. F
		1, 4		186	72	120	82	—	18	4	22	—	5.8	Исп. C
		1, 5		178	72	120	82	—	18	4	22	—	5.7	Исп. D
		1, 6		178	72	120	82	—	18	4	22	—	5.7	Исп. J
		1, 8		178	72	120	82	22*	—	—	—	—	2.0	—
		1, 7		90	72	120	82	—	—	—	—	1/2"	1.5	—

Габаритные и присоединительные размеры электроприводов уточнять при заказе задвижек.
Габаритные и присоединительные размеры ручных приводов (редукторов) уточнять при заказе задвижек.
Строительная длина по требованию заказчика может быть изменена.
* Размеры присоединяемого трубопровода указаны по ГОСТ 33259, по требованию заказчика могут быть изменены.
