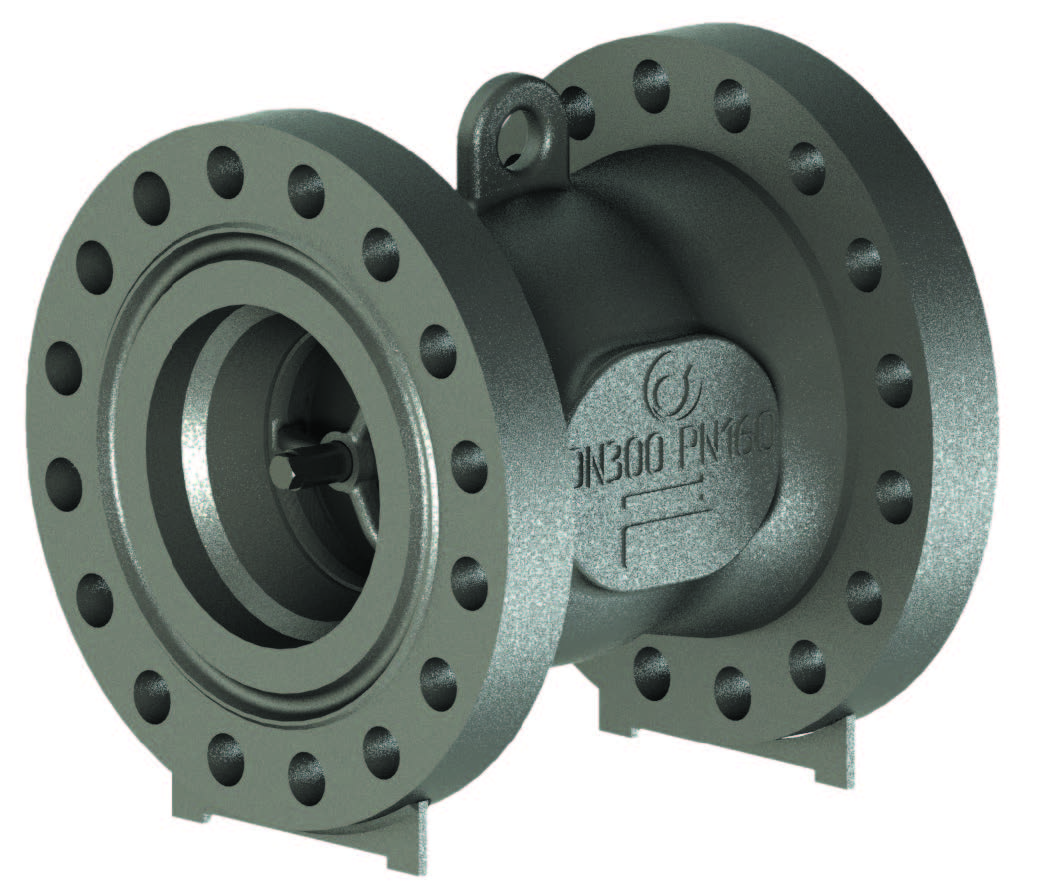

Клапаны обратные осевые DN 80…1200 PN 1,6…25,0 МПа
Изготовление и поставка
ТУ 3741-002-62603588-2010
Подробности
ТУ 3741-002-62603588-2010
Диаметр (DN, мм): 100
80
100
150
200
250
300
350
400
500
600
700
800
1000
1200
#PROP_TITLE#
—
#PROP_VALUE#
Производство
Характеристики
| Назначение | Назначение — применяется для предотвращения обратного потока рабочей среды на трубопроводах рабочей среды на технологических линиях нетегазодобывающей и нефтегазоперерабатывающей промышленности, энергетики и коммунального хозяйства. |
| Харктеристики групп | |
| DN | 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 |
| PN | 1,6, 2,5, 4,0, 6,3, 10,0, 16,0, 20,0, 25,0 МПа |
| Рабочая среда | Вода, пар, нефть, жидкие и газообразные нефтепродукты, природный газ, растворы пенообразователей и другие жидкие газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой. |
| Температура рабочей среды | до 350…560°С в зависимости от материального исполнения |
| Строительная длина | по ГОСТ 3326 |
| Исполнение по сейсмостойкости | С0 — не сейсмостойкое исполнение до 6 баллов включительно по шкале MSK-64. С — сейсмостойкое исполнение свыше 6 до 9 баллов включительно по шкале MSK-64 |
| Обозначение по таблице фигур | 16с (лс, нж) 48нж |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, ТС, М по ГОСТ 15150 |
| Направление подачи рабочей среды | Согласно стрелке на корпусе |
| Класс герметичности | А по ГОСТ 9544 |
| Присоединение к трубопроводу | Фланцевое, исполнения В, E, F, C, D по ГОСТ 33259 . Сварное, с патрубками под приварку. Фланцевое с комплектом ответных фланцев. |
| Установочное положение | Вертикальное |
| DN, мм | PN, МПа | Рис. | Размеры | Исп. Фланцев на корпусе по ГОСТ 33259 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | D | D₁ | Dₙ | d₁ | n | d | ||||

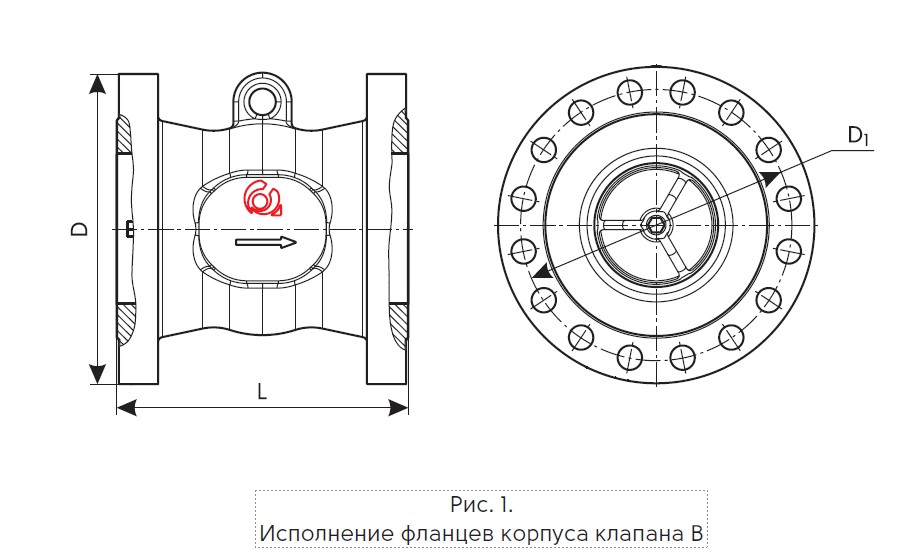

| 100 | 1.6 | 1 | 250 | 215 | 180 | — | — | 8 | 18 | Исп. В |

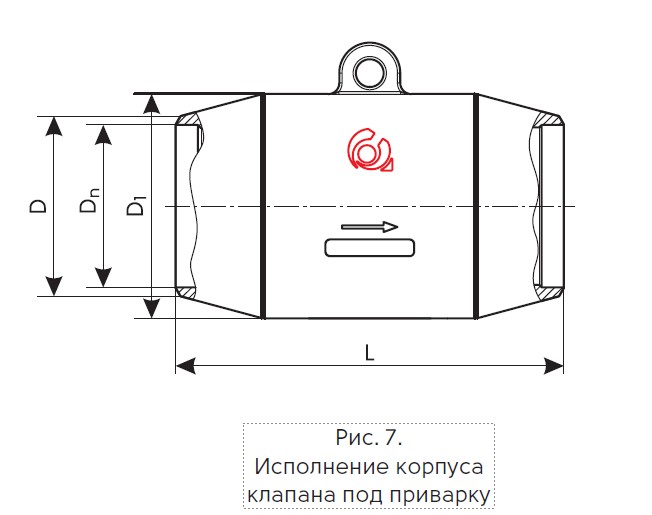

| 7 | 270 | 142 | — | 110* | 96 | — | — | — | ||
| 2.5 | 1 | 250 | 230 | 190 | — | — | 8 | 22 | Исп. В | |

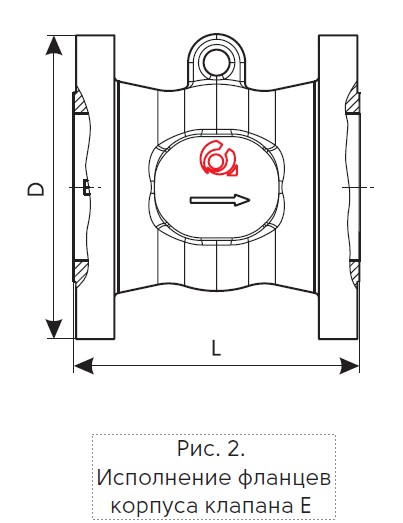

| 2 | 250 | 230 | 190 | — | — | 8 | 22 | Исп. E | ||

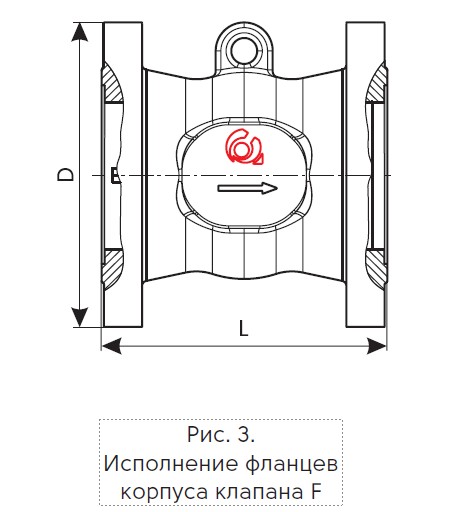

| 3 | 250 | 230 | 190 | — | — | 8 | 22 | Исп. F | ||

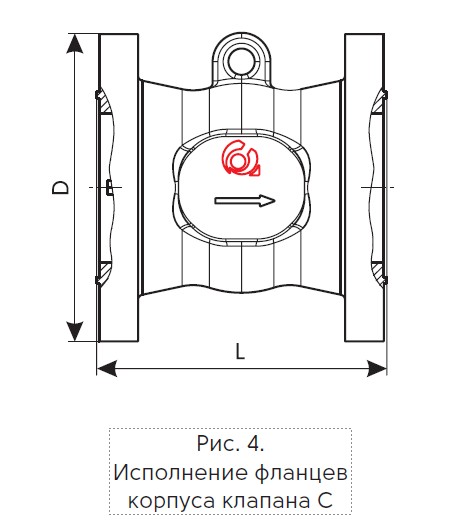

| 4 | 250 | 230 | 190 | — | — | 8 | 22 | Исп. C | ||

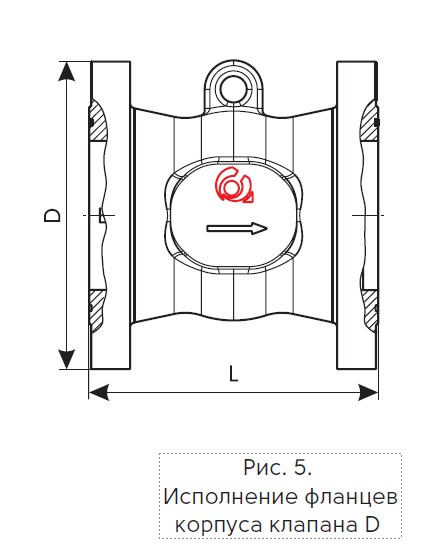

| 5 | 250 | 230 | 190 | — | — | 8 | 22 | Исп. D | ||
| 7 | 270 | 142 | — | 110* | 96 | — | — | — | ||
| 4.0 | 1 | 250 | 230 | 190 | — | — | 8 | 22 | Исп. В | |
| 2 | 250 | 230 | 190 | — | — | 8 | 22 | Исп. E | ||
| 3 | 250 | 230 | 190 | — | — | 8 | 22 | Исп. F | ||
| 4 | 250 | 230 | 190 | — | — | 8 | 22 | Исп. C | ||
| 5 | 250 | 230 | 190 | — | — | 8 | 22 | Исп. D | ||
| 7 | 270 | 142 | — | 110* | 96 | — | — | <— | ||
| 6.3 | 1 | 250 | 250 | 200 | — | — | 8 | 26 | Исп. В | |
| 2 | 250 | 250 | 200 | — | — | 8 | 26 | Исп. E | ||
| 3 | 250 | 250 | 200 | — | — | 8 | 26 | Исп. F | ||
| 4 | 250 | 250 | 200 | — | — | 8 | 26 | Исп. C | ||
| 5 | 250 | 250 | 200 | — | — | 8 | 26 | Исп. D | ||

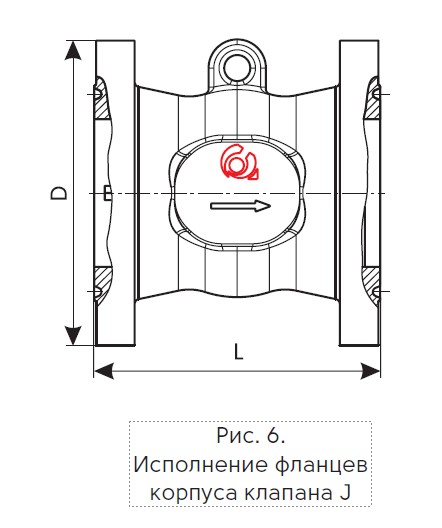

| 6 | 250 | 250 | 200 | — | — | 8 | 26 | Исп. J | ||
| 7 | 270 | 142 | — | 110* | 94 | — | — | — | ||
| 10.0 | 6 | 250 | 265 | 210 | — | — | 8 | 30 | Исп. J | |
| 7 | 270 | 142 | — | 110* | 92 | — | — | — | ||
| 16.0 | 6 | 250 | 265 | 210 | — | — | 8 | 30 | Исп. J | |
| 7 | 270 | 142 | — | 110* | 92 | — | — | — | ||
| 20.0 | 6 | 250 | 360 | 292 | — | — | 8 | 39 | Исп. J | |
| 7 | 270 | 142 | — | 135* | 102 | — | — | — | ||
| 25.0 | 6 | 250 | 310 | 241.3 | — | — | 8 | 36 | Исп. J | |
| 7 | 270 | 170 | — | 114* | 90 | — | — | — | ||
Строительная длина по требованию заказчика может быть изменена.
* Размеры присоединяемого трубопровода указаны по ГОСТ 33259, по требованию заказчика могут быть изменены.
* Размеры присоединяемого трубопровода указаны по ГОСТ 33259, по требованию заказчика могут быть изменены.
