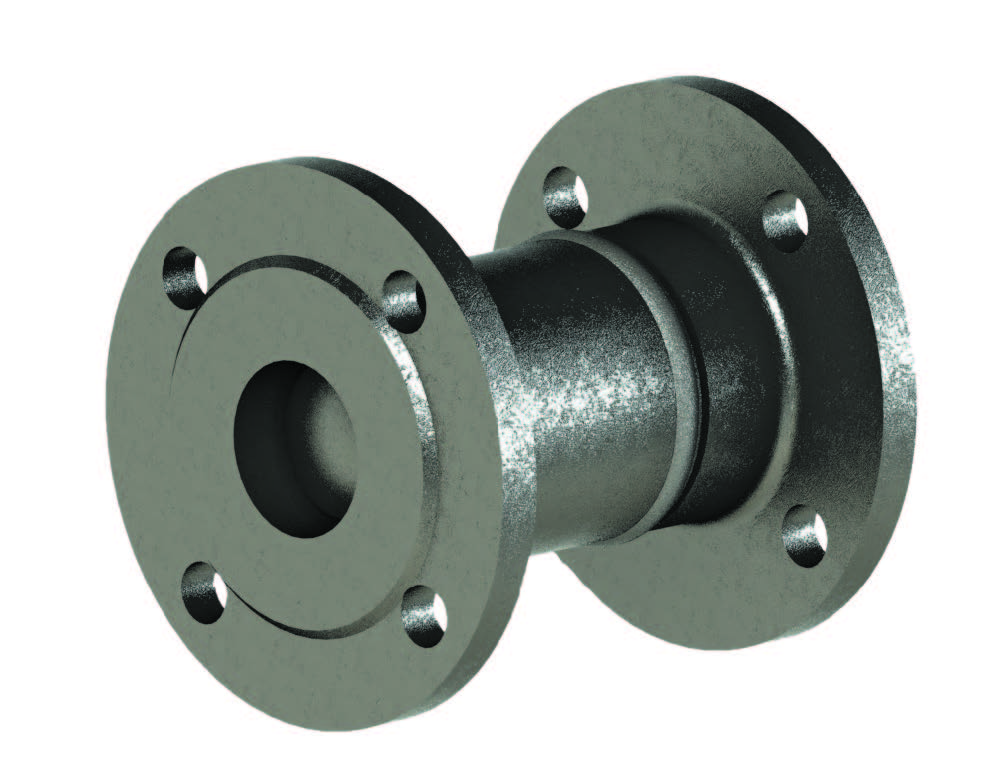

Клапаны обратные осевые DN 15…50 PN 1,6…25,0 МПа

Изготовление и поставка
ТУ 3741-002-62603588-2010

Подробности

Диаметр (DN, мм): 15

Только под заказ

Производство

Характеристики

Назначение	Применяется для предотвращения обратного потока рабочей среды на трубопроводах рабочей среды на технологических линиях нетегазодобывающей и нефтегазоперерабатывающей промышленности, энергетики и коммунального хозяйства

Харктеристики групп
DN	15, 20, 25, 32, 40, 50
PN	1,6, 2,5, 4,0, 6,3, 10,0, 16,0, 20,0, 25,0 МПа
Рабочая среда	Вода, пар, нефть, жидкие и газообразные нефтепродукты, природный газ, растворы пенообразователей и другие жидкие газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой.
Температура рабочей среды	до 350…560°С в зависимости от материального исполнения.
Строительная длина	по ГОСТ 3326.
Исполнение по сейсмостойкости	С0 — не сейсмостойкое исполнение до 6 баллов включительно по шкале MSK-64. С — сейсмостойкое исполнение свыше 6 до 9 баллов включительно по шкале MSK-64.

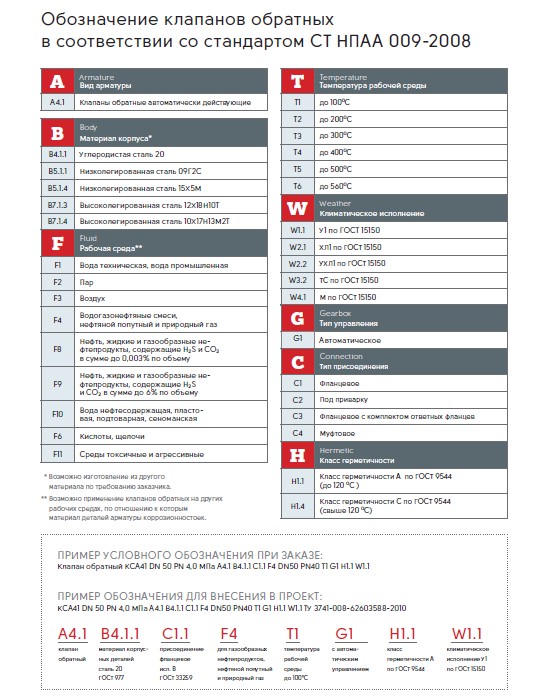

Обозначение по таблице фигур	16с (лс, нж) 48нж
Климатическое исполнение	У1, ХЛ1, УХЛ1, ТС, М по ГОСТ 15150
Направление подачи рабочей среды	Согласно стрелке на корпусе.
Класс герметичности	А по ГОСТ 9544 — на рабочие среды с максимальной рабочей температурой до +120 °С; С по ГОСТ 9544 — на остальные рабочие среды
Присоединение к трубопроводу	Фланцевое, исполнения В, E, F, C, D, J по ГОСТ 33259 . Сварное, с патрубками под приварку. Фланцевое с комплектом ответных фланцев. Муфтовое
Установочное положение	Любое.

DN, мм	PN, МПа	Рис.	Размеры								Исп. Фланцев на корпусе по ГОСТ 33259
DN, мм	PN, МПа	Рис.	L	D	D₁	Dₙ*	d₁*	n	d	R	Исп. Фланцев на корпусе по ГОСТ 33259

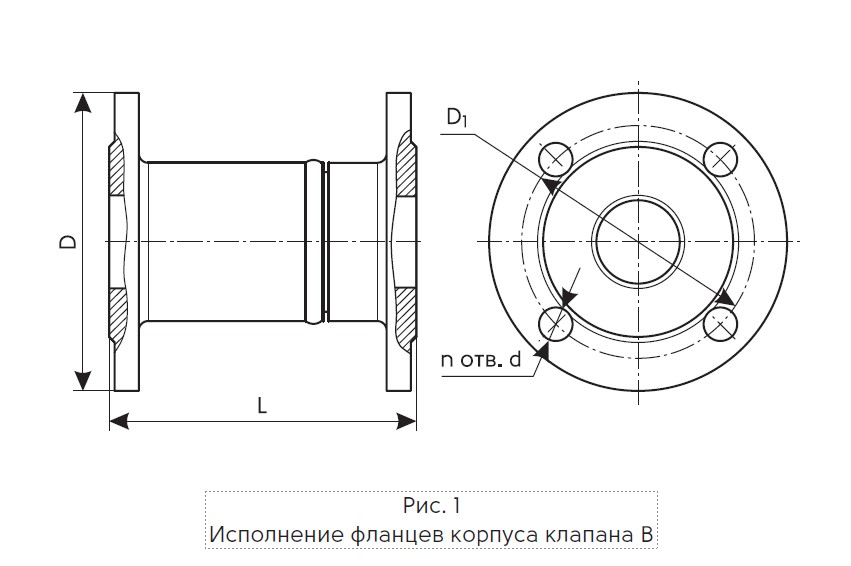

15	1.6	1	90	95	65	—	—	4	14	—	Исп. В

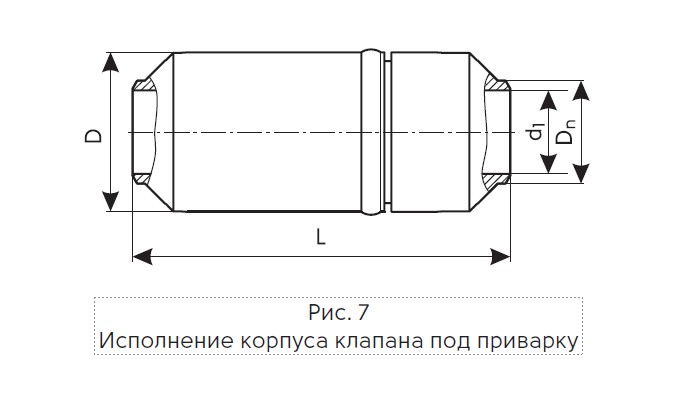

		7	140	47	—	19	12	—	—	—	—

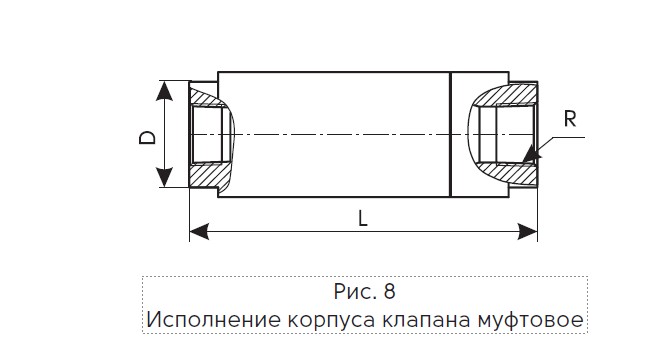

		8	140	47	—	—	—	—	—	1/2"	—
	2.5	1	90	95	65	—	—	4	14	—	Исп. В

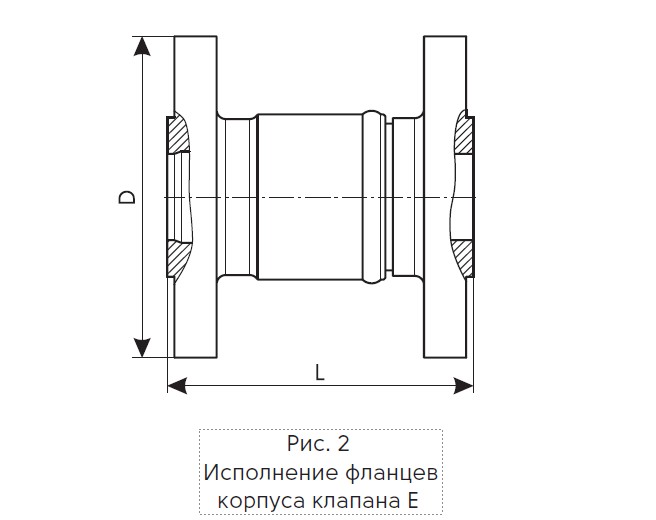

		2	90	95	65	—	—	4	14	—	Исп. E

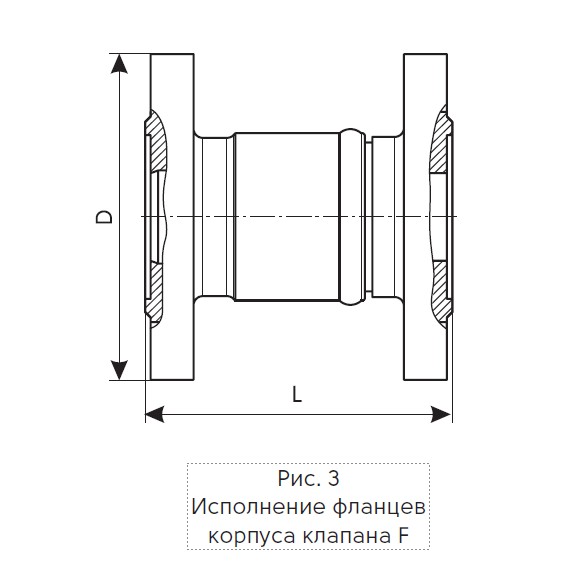

		3	90	95	65	—	—	4	14	—	Исп. F

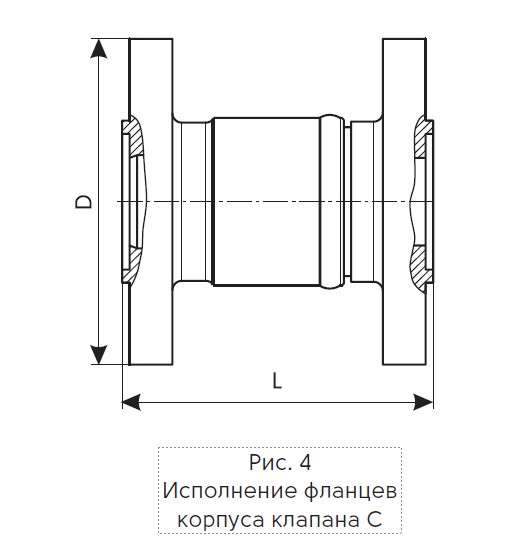

		4	90	95	65	—	—	4	14	—	Исп. C

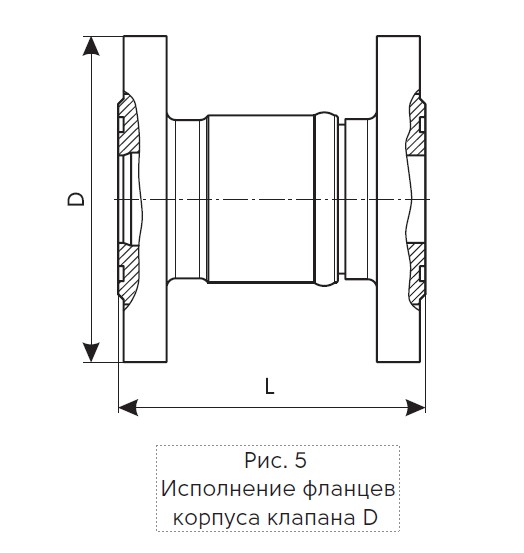

		5	90	95	65	—	—	4	14	—	Исп. D
		7	140	—	—	19	12	—	—	—	—
		8	140	7	—	—	—	—	—	1/2"	—
	4.0	1	90	95	65	—	—	4	14	—	Исп. В
		2	90	95	65	—	—	4	14	—	Исп. E
		3	90	95	65	—	—	4	14	—	Исп. F
		4	90	95	65	—	—	4	14	—	Исп. C
		5	90	95	65	—	—	4	14	—	Исп. D
		7	140	—	—	19	12	—	—	—	—
		8	140	47	—	—	—	—	—	1/2"	—
	6.3	1	90	105	75	—	—	4	14	—	Исп. В
		2	90	105	75	—	—	4	14	—	Исп. E
		3	90	105	75	—	—	4	14	—	Исп. F
		4	90	105	75	—	—	4	14	—	Исп. C
		5	90	105	75	—	—	4	14	—	Исп. D

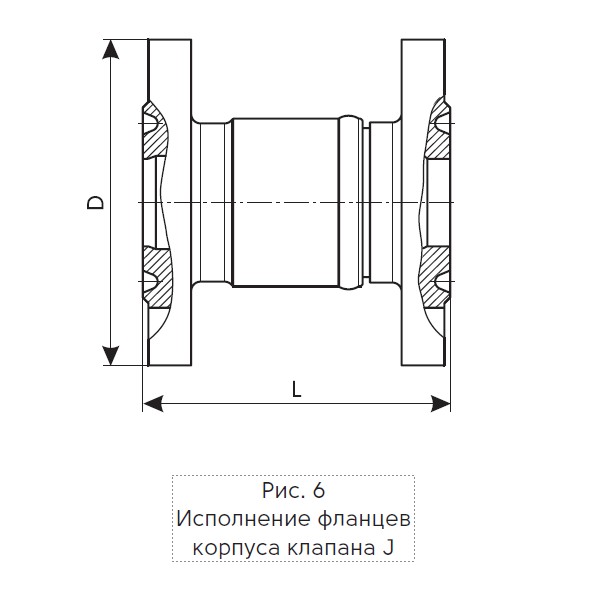

		6	90	105	75	—	—	4	14	—	Исп. J
		7	140	—	—	19	12	—	—	—	—
		8	140	47	—	—	—	—	—	1/2"	—
	10.0	6	90	105	75	—	—	4	14	—	Исп. J
		7	140	—	—	19	12	—	—	—	—
		8	140	—	—	—	—	—	—	1/2"	—
	16.0	6	90	105	75	—	—	4	14	—	Исп. J
		7	140	—	—	19	12	—	—	—	—
		8	140	47	—	—	—	—	—	1/2"	—
	20.0	6	90	120	82	—	—	4	22	—	Исп. J
		7	140	—	—	23	14	—	—	—	—
		8	140	47	—	—	—	—	—	1/2"	—
	25.0	6	155	120	82	—	—	4	22	—	Исп. J
		7	140	—	—	23	12	—	—	—	—
		8	140	47	—	—	—	—	—	1/2"	—

Габаритные и присоединительные размеры электроприводов уточнять при заказе задвижек.
Габаритные и присоединительные размеры ручных приводов (редукторов) уточнять при заказе задвижек.
Строительная длина по требованию заказчика может быть изменена.
* Размеры присоединяемого трубопровода указаны по ГОСТ 33259, по требованию заказчика могут быть изменены.
