Клапан (затвор) обратный PN 6,3 МПа
Предназначен для установки на труболроводах с целью лредотвращения обратного лотока рабочей среды.
Изготовление и лоставка по ТУ 3742-006-55377430-08
Подробности
Изготовление и лоставка по ТУ 3742-006-55377430-08
Диаметр (DN, мм): 100-600
50-1200
50-250
50-400
100-600
Тип присоединения: межфланцевое
межфланцевое
#PROP_TITLE#
—
#PROP_VALUE#
Производство
Характеристики
| Харктеристики групп | |
| Рабочая среда | вода, пар, природный газ, нефть, нефтепродукты, жидкие и газообразные неагрессивные, агрессивные и особо агрессивные среды |
| Температура рабочей среды | до +425 (неагрессивные среды); до +350 (агрессивные среды); до +200 (особо агрессивные среды) |
| Давление номинальное, PN, кгс/см2 | 1 6· 2 5· 4 о· 6 3· 8 о· 1 о о· 16 о |
| Герметичность затвора | по гост 9544-2015 |
| Диск | стали 20, 25Л, 09Г2С, 20ГЛ, 08Х18Н10Т, 12Х18Н12М3ТЛ, 10Х17Н13М2 |
| Ось | стали 20Х13 14Х17Н2 12Х18Н12М3ТЛ |
| Уплотнительные поверхности | коррозионностойкая наплавка |
| Климатическое исполнение | У1, ХЛ1, УХЛ1 |
| Направление подачи рабочей среды | по стрелке на корпусе (под захлопкv) |
| Присоединение к трубопроводу | фланцевое, фланцевое с ответными фланцами, под приварку, межфланцевое с фланцами для приварки к трубопроводу |
| Корпус | тали 20, 25Л, 09Г2С, 20ГЛ, 08Х18Н1 ОТ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ 10Х17Н13М2Т |
| Установочное положение | на горизонтальном трубопроводе - серьгами, крышкой вверх; на вертикальном - входным патрубком вниз |

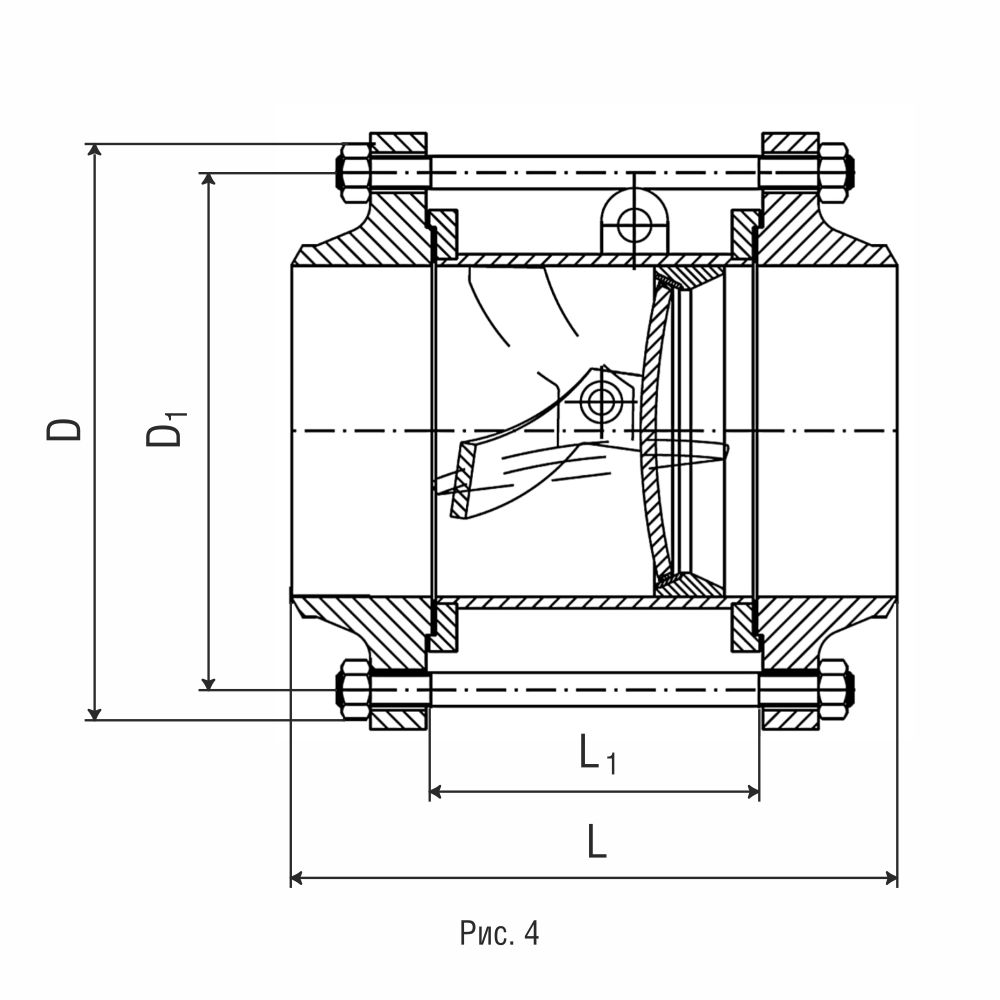

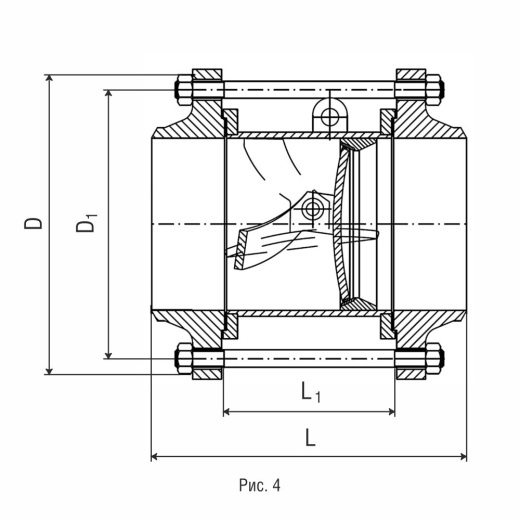

| Условное обозначение | Рис. | D | D₁ | L | L₁ | Масса, не более | |
|---|---|---|---|---|---|---|---|
| 100 | КО 100.63.0311 | 4 | 250 | 200 | 288 | 130 | 38 |
| 125 | КО 125.63.0311 | 295 | 240 | 350 | 160 | 56 | |
| 150 | КО 150.63.0311 | 340 | 280 | 370 | 160 | 83 | |
| 200 | КО 200.63.0311 | 405 | 345 | 424 | 200 | 128 | |
| 250 | KO 250.63.0311 | 470 | 400 | 516 | 280 | 212 | |
| 300 | КО 300.63.0311 | 530 | 460 | 526 | 280 | 266 | |
| 350 | КО 350.63.0311 | 595 | 525 | 636 | 350 | 388 | |
| 400 | КО 400.63.0311 | 670 | 585 | 664 | 350 | 536 | |
| 500 | КО 500.63.0311 | 810 | 715 | 776 | 450 | 880 | |
| 600 | КО 600.63.0311 | 970 | 865 | 846 | 480 | 1270 |
