Клапан (затвор) обратный PN 4,0 МПа

Предназначен для установки на труболроводах с целью лредотвращения обратного лотока рабочей среды.
Изготовление и лоставка по ТУ 3742-006-55377430-08

Подробности

Диаметр (DN, мм): 100-600

50-1200

50-1000

50-250

100-600

Тип присоединения: межфланцевое

под приварку

фланцевое

межфланцевое

литой фланцевый

Только под заказ

Производство

Характеристики

Харктеристики групп
Рабочая среда	вода, пар, природный газ, нефть, нефтепродукты, жидкие и газообразные неагрессивные, агрессивные и особо агрессивные среды
Температура рабочей среды	до +425 (неагрессивные среды); до +350 (агрессивные среды); до +200 (особо агрессивные среды)
Давление номинальное, PN, кгс/см2	1 6· 2 5· 4 о· 6 3· 8 о· 1 о о· 16 о
Герметичность затвора	по гост 9544-2015
Диск	стали 20, 25Л, 09Г2С, 20ГЛ, 08Х18Н10Т, 12Х18Н12М3ТЛ, 10Х17Н13М2
Ось	стали 20Х13 14Х17Н2 12Х18Н12М3ТЛ
Уплотнительные поверхности	коррозионностойкая наплавка
Климатическое исполнение	У1, ХЛ1, УХЛ1
Направление подачи рабочей среды	по стрелке на корпусе (под захлопкv)
Присоединение к трубопроводу	фланцевое, фланцевое с ответными фланцами, под приварку, межфланцевое с фланцами для приварки к трубопроводу
Корпус	тали 20, 25Л, 09Г2С, 20ГЛ, 08Х18Н1 ОТ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ 10Х17Н13М2Т
Установочное положение	на горизонтальном трубопроводе - серьгами, крышкой вверх; на вертикальном - входным патрубком вниз

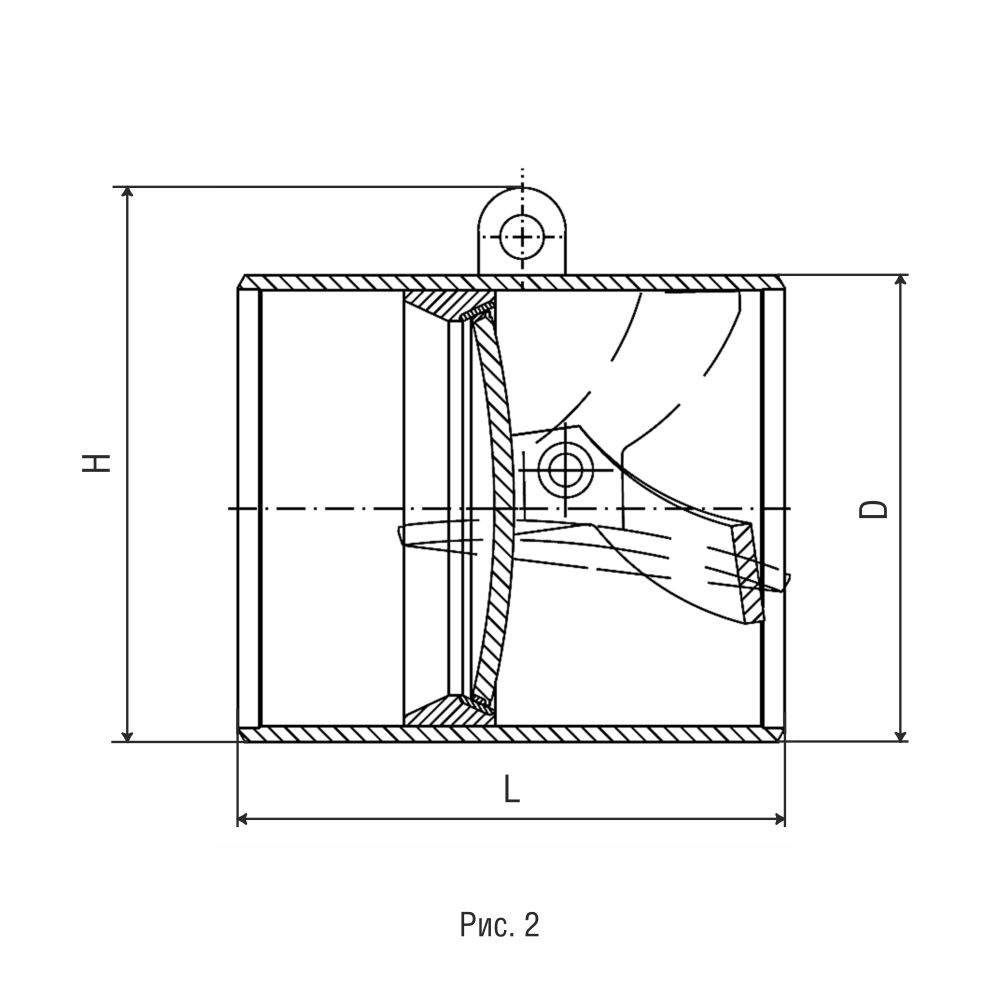

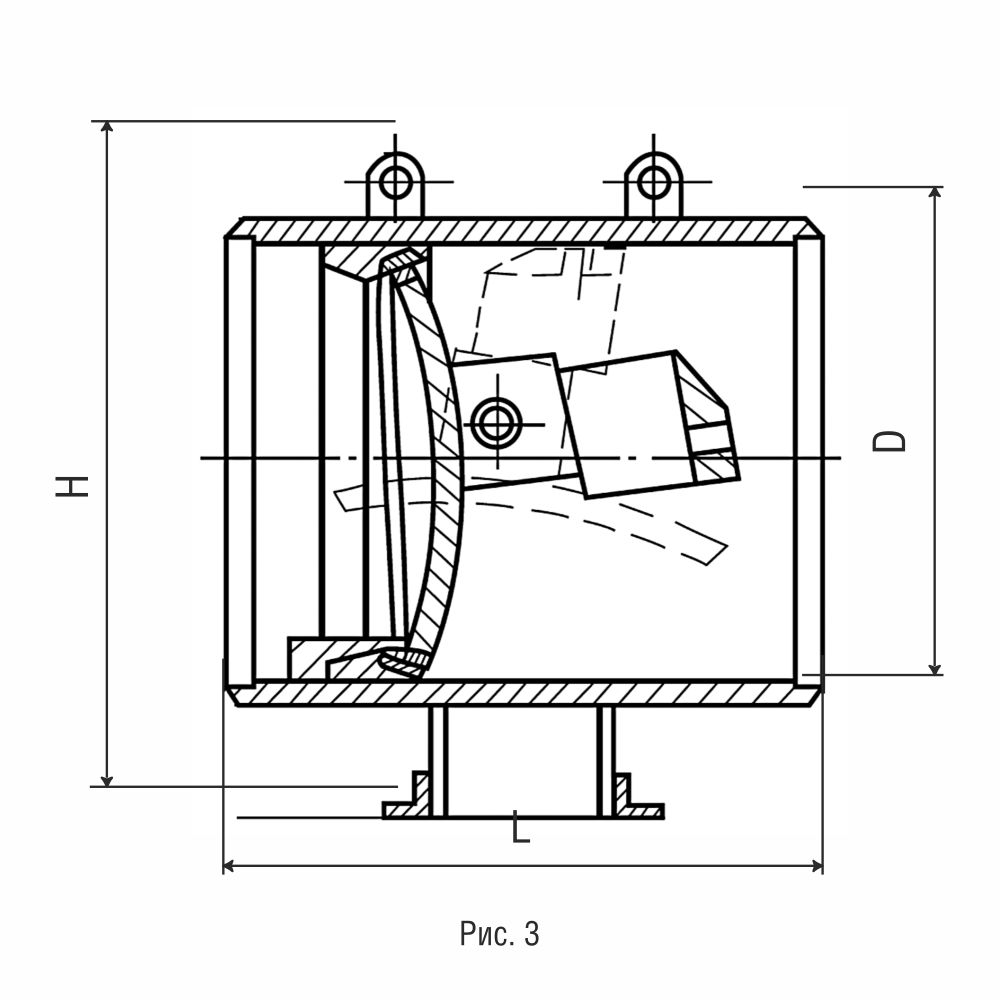

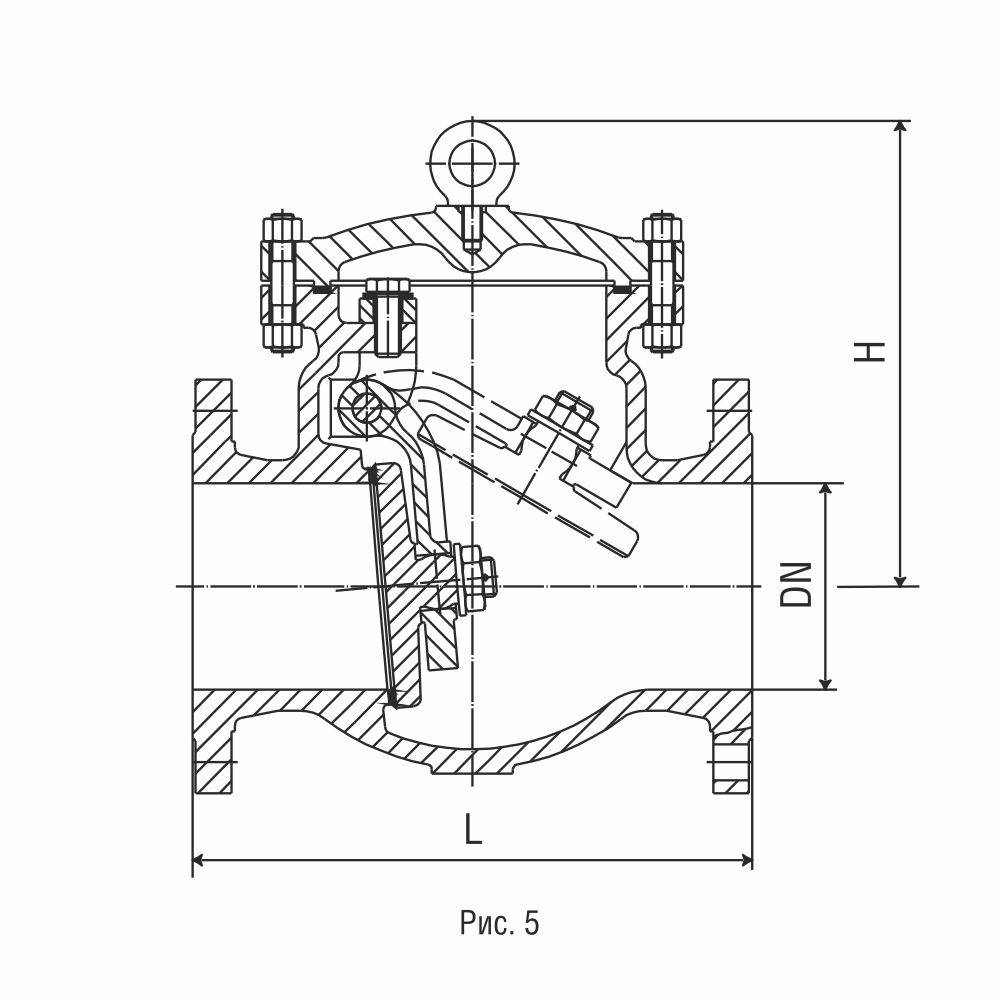

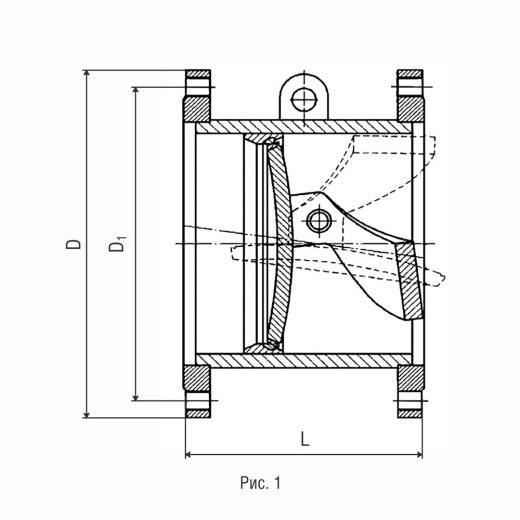

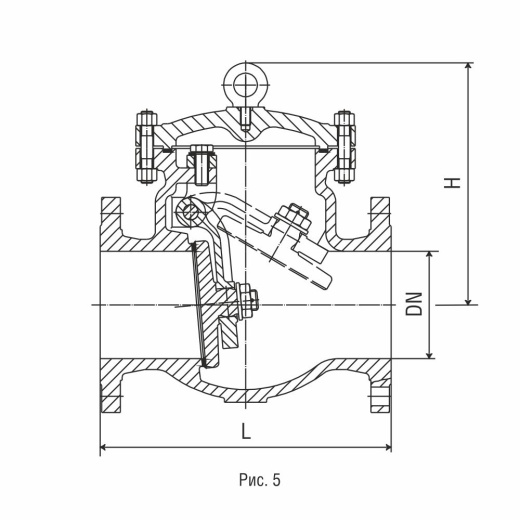

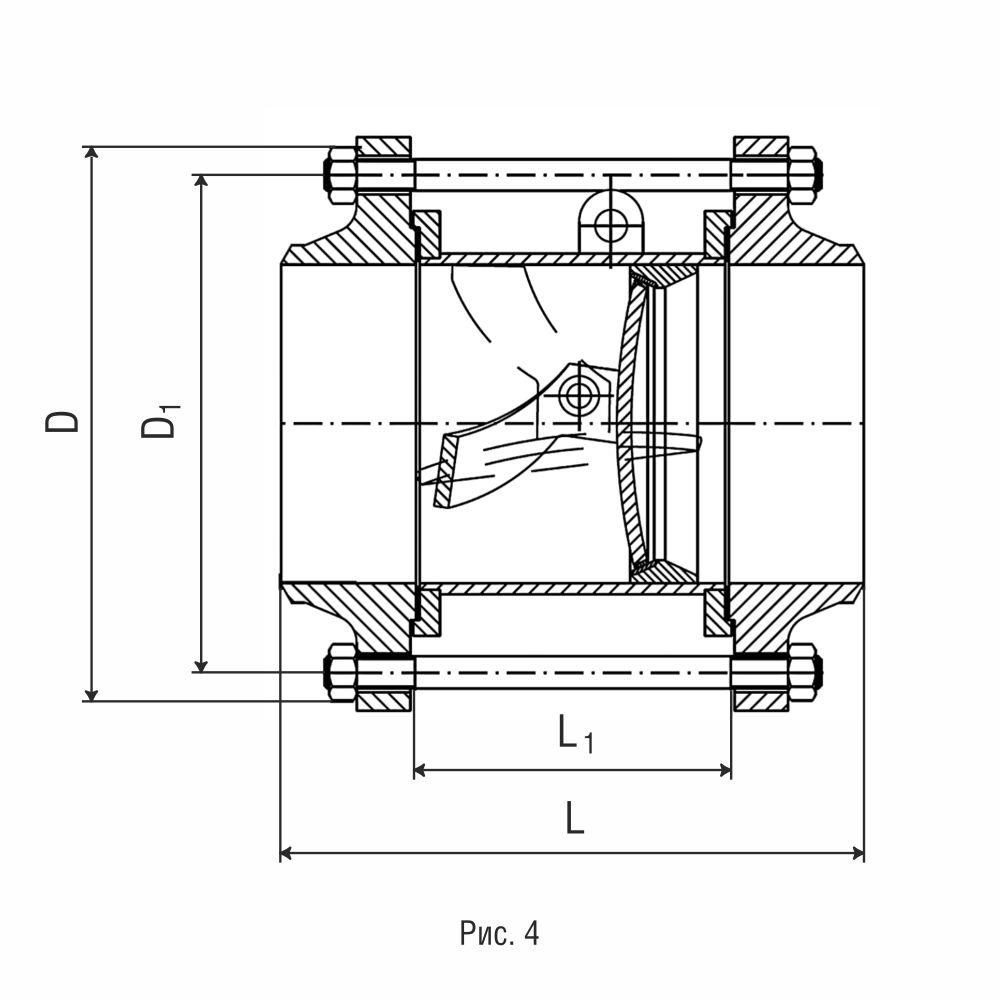

	Условное обозначение	Рис.	D	D₁	L	L₁	Масса, не более
100	КО 100.40.0311	4	230	190	264	130	28
125	КО 125.40.0311		270	220	290	160	40
150	КО 150.40.0311		300	250	300	160	53
200	КО 200.40.0311		375	320	374	200	97
250	KO 250. 40.0311		445	385	482	280	165
300	КО 300.40.0311		510	450	510	280	223
350	КО 350.40.0311		570	510	588	350	307
400	КО 400.40.0311		655	585	624	350	433
500	КО 500.40.0311		765	690	736	450	660
600	КО 600.40.0311		916	820	766	480	950
