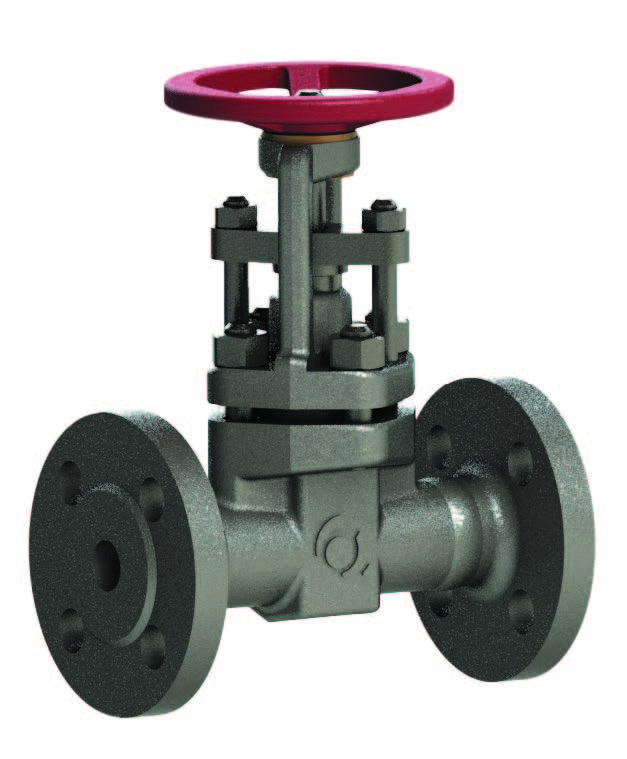

Клапаны запорные DN 15…32 PN 1,6…25,0 МПа

Изготовление и поставка
ТУ 3742-003-62603588-2010

Подробности

Диаметр (DN, мм): 15

Условный проход: полнопроходные

полнопроходные

Только под заказ

Производство

Характеристики

Назначение	Применяется в качестве запорных устройств на трубопроводах для перекрытия потока рабочей среды на технологических линиях нетегазодобывающей и нефтегазоперерабатывающей промышленности, энергетики и коммунального хозяйства

Харктеристики групп
DN	15, 20, 25, 32
PN	1,6, 2,5, 4,0, 6,3, 10,0, 16,0, 20,0, 25,0 МПа
Рабочая среда	Вода, пар, нефть, жидкие и газообразные нефтепродукты, природный газ, растворы пенообразователей и другие жидкие газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой.
Температура рабочей среды	до 350…560°С в зависимости от материального исполнения
Строительная длина	по ГОСТ 3706
Исполнение по сейсмостойкости	С0 — не сейсмостойкое исполнение до 6 баллов включительно по шкале MSK-64. С — сейсмостойкое исполнение свыше 6 до 9 баллов включительно по шкале MSK-64.
Обозначение по таблице фигур	13с(лс, нж)65нж; 13с(лс, нж)77нж; 13с(лс, нж)99нж; 15с(лс, нж)16нж; 15с(лс, нж)52нж; 15с(лс, нж)65нж
Климатическое исполнение	У1, ХЛ1, УХЛ1, ТС, М по ГОСТ 15150
Направление подачи рабочей среды	Согласно стрелке на корпусе
Класс герметичности	А по ГОСТ 9544.

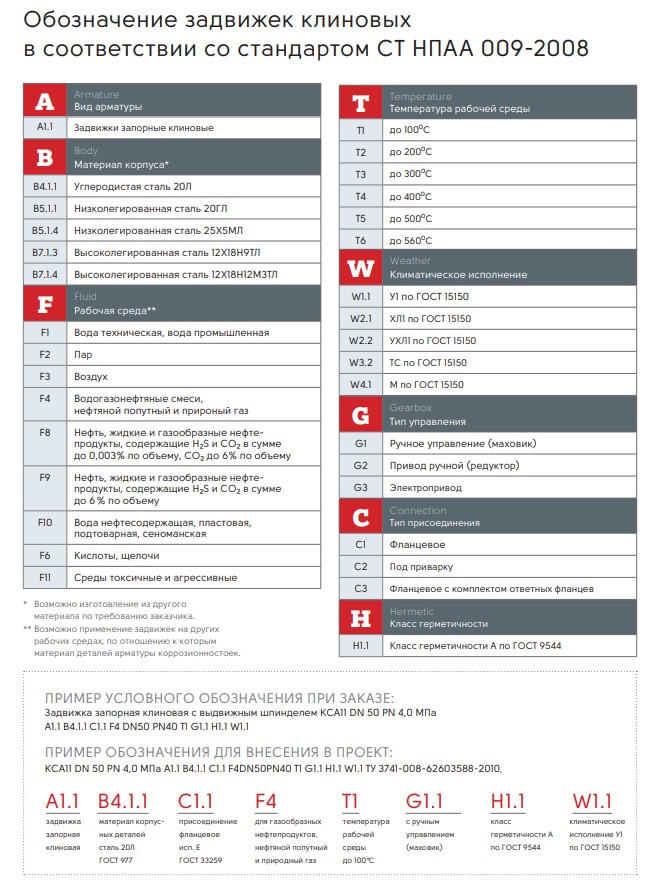

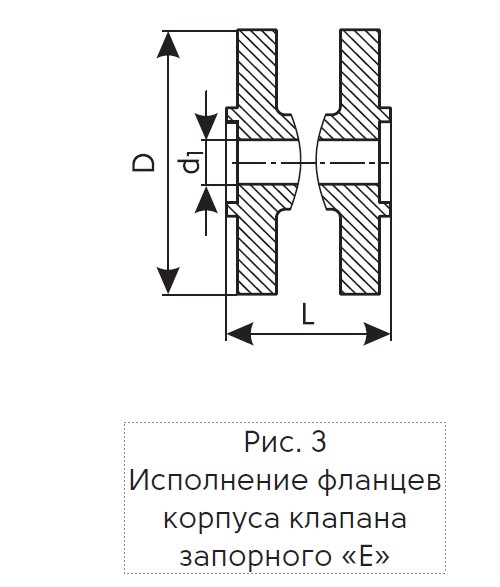

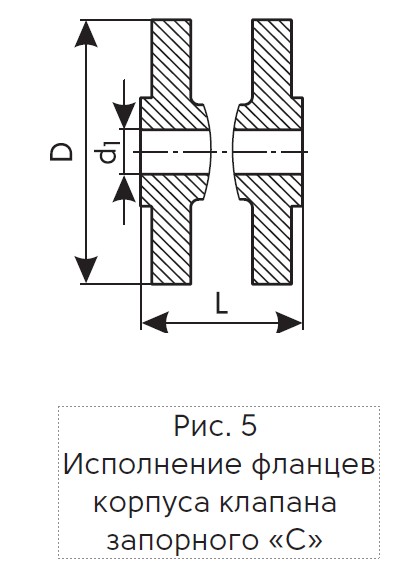

Присоединение к трубопроводу	Фланцевое, исполнения В, E, F, C, D по ГОСТ 33259. Сварное, с патрубками под приварку. Фланцевое с комплектом ответных фланцев. Муфтовое
Установочное положение	Любое

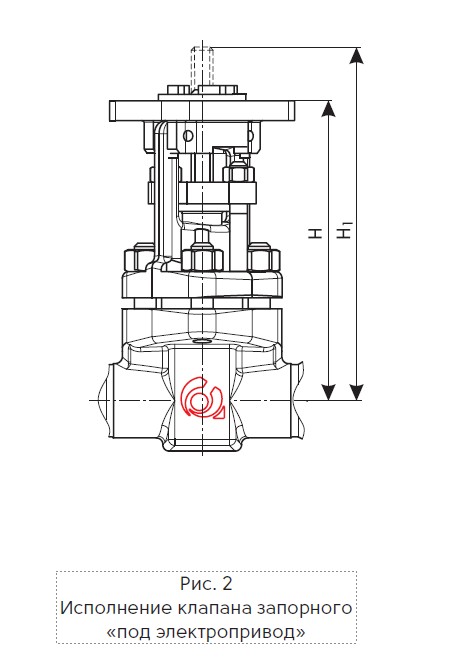

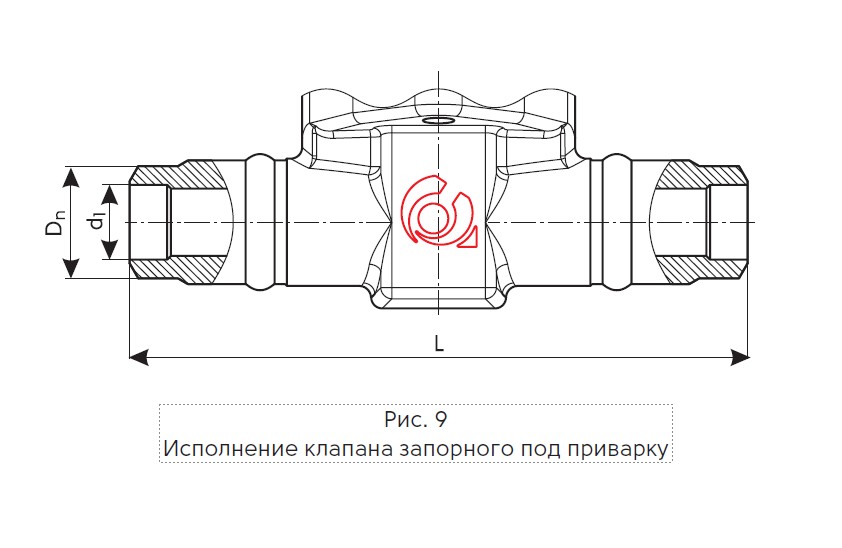

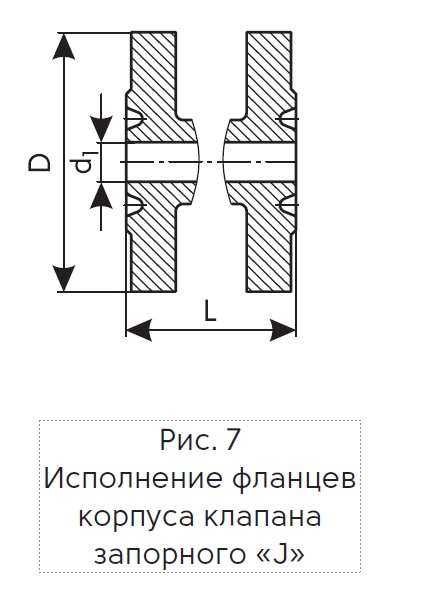

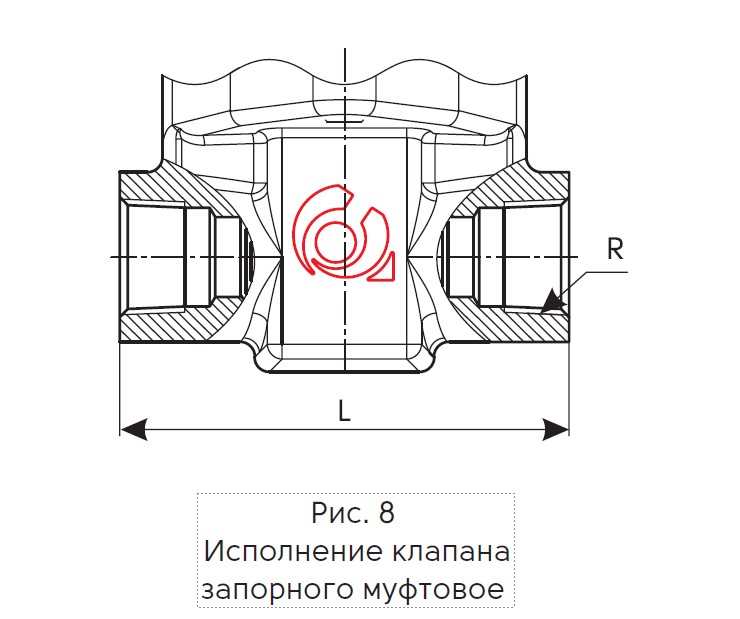

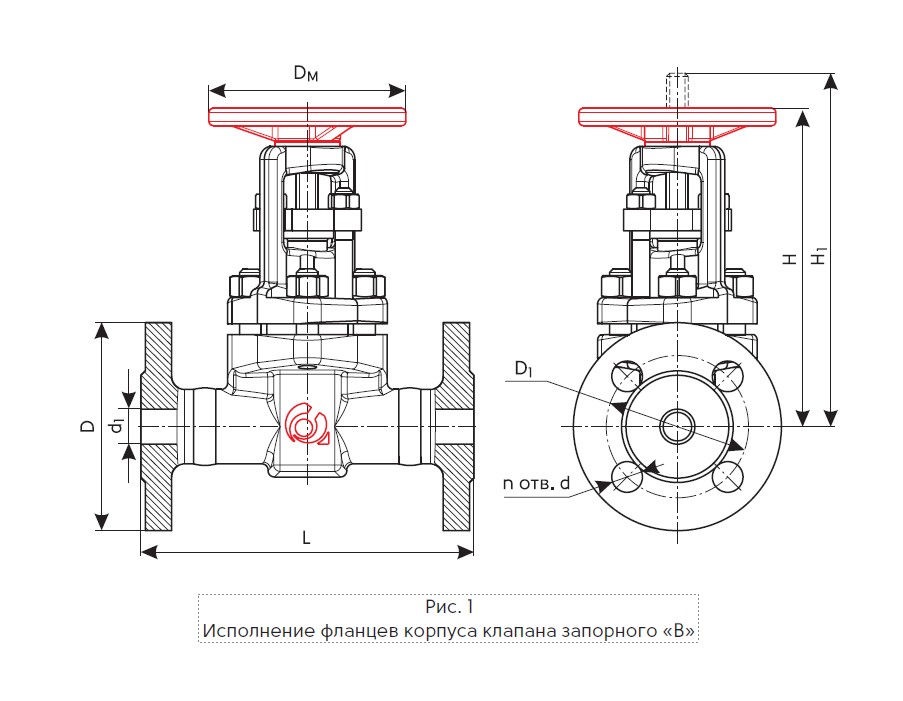

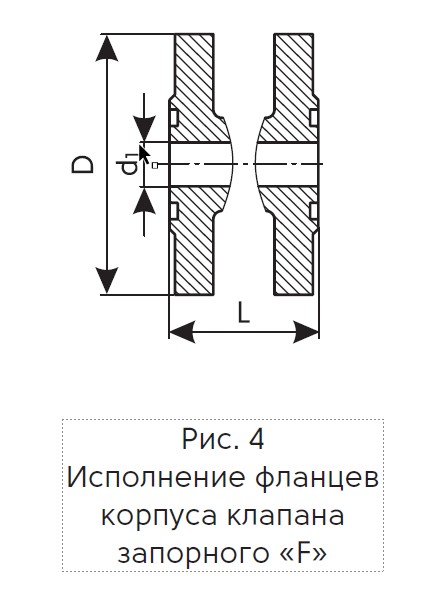

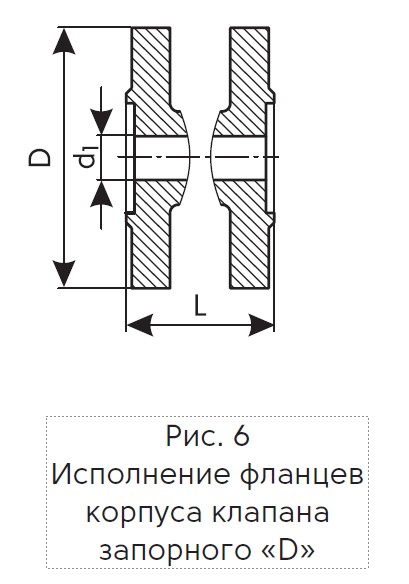

DN, мм	PN, МПа	Рис.	Полнопроходность	Размеры											Масса, кг	Исп. Фланцев на корпусе по ГОСТ 33259
DN, мм	PN, МПа	Рис.	Полнопроходность	L	H	H₁	D	D₁	D_M	Dₙ	d₁	n	d	R	Масса, кг	Исп. Фланцев на корпусе по ГОСТ 33259
15	1.6	1	Да	152	146	166	95	65	90	—	18	4	14	—	3.7	Исп. В
		1, 2		152	146	166	95	65	—	—	18	4	14	—	3.8	Исп. В
		1, 3		160	146	166	95	65	90	—	18	4	14	—	3.8	Исп. E
		1, 2, 3		160	146	166	95	65	—	—	18	4	14	—	3.9	Исп. E
		1, 4		152	146	166	95	65	90	—	18	4	14	—	3.7	Исп. F
		1, 2, 4		152	146	166	95	65	—	—	18	4	14	—	3.8	Исп. F
		1, 5		160	146	166	95	65	90	—	18	4	14	—	3.8	Исп. C
		1, 2, 5		160	146	166	95	65	—	—	18	4	14	—	3.9	Исп. C
		1.6		152	146	166	95	65	90	—	18	4	14	—	3.7	Исп. D
		1, 2, 6		152	146	166	95	65	—	—	18	4	14	—	3.8	Исп. D
		1, 9		152	146	166	—	—	90	22*	—	—	—	—	2.6	—
		1, 2, 9		152	146	166	—	—	—	22*	—	—	—	—	2.7	—
		1.8		90	146	166	—	—	90	—	—	—	—	1/2"	2.3	—
		1, 2, 8		90	146	166	—	—	—	—	—	—	—	1/2"	2.4	—
	2.5	1		152	146	166	95	65	90	—	18	4	14	—	3.9	Исп. В
		1, 2		152	146	166	95	65	—	—	18	4	14	—	4.0	Исп. В
		1, 3		160	146	166	95	65	90	—	18	4	14	—	4.0	Исп. E
		1, 2, 3		160	146	166	95	65	—	—	18	4	14	—	4.1	Исп. E
		1, 4		152	146	166	95	65	90	—	18	4	14	—	3.9	Исп. F
		1, 2, 4		152	146	166	95	65	—	—	18	4	14	—	4.0	Исп. F
		1, 5		160	146	166	95	65	90	—	18	4	14	—	4.0	Исп. C
		1, 2, 5		160	146	166	95	65	—	—	18	4	14	—	4.1	Исп. C
		1, 6		152	146	166	95	65	90	—	18	4	14	—	3.9	Исп. D
		1, 2, 6		152	146	166	95	65	—	—	18	4	14	—	4.0	Исп. D
		1, 9		152	146	166	—	—	90	22*	—	—	—	—	2.6	—
		1, 2, 9		152	146	166	—	—	—	22*	—	—	—	—	2.7	—
		1, 8		90	146	166	—	—	90	—	—	—	—	1/2"	2.3	—
		1, 2, 8		90	146	166	—	—	—	—	—	—	—	1/2"	2.4	—
	4.0	1		152	146	166	95	65	90	—	18	4	14	—	3.9	Исп. В
		1, 2		152	146	166	95	65	—	—	18	4	14	—	4.0	Исп. В
		1, 3		160	146	166	95	65	90	—	18	4	14	—	4.0	Исп. E
		1, 2, 3		160	146	166	95	65	—	—	18	4	14	—	4.1	Исп. E
		1, 4		152	146	166	95	65	90	—	18	4	14	—	3.9	Исп. F
		1, 2, 4		152	146	166	95	65	—	—	18	4	14	—	4.0	Исп. F
		1, 5		160	146	166	95	65	90	—	18	4	14	—	4.0	Исп. C
		1, 2, 5		160	146	166	95	65	—	—	18	4	14	—	4.1	Исп. C
		1, 6		152	146	166	95	65	90	—	18	4	14	—	3.9	Исп. D
		1, 2, 6		152	146	166	95	65	—	—	18	4	14	—	4.0	Исп. D
		1, 9		152	146	166	—	—	90	22*	—	—	—	—	2.6	—
		1, 2, 9		152	146	166	—	—	—	22*	—	—	—	—	2.7	—
		1, 8		90	146	166	—	—	90	—	—	—	—	1/2"	2.3	—
		1, 2, 8		90	146	166	—	—	—	—	—	—	—	1/2"	2.4	—
	6.3	1, 3		173	146	166	105	75	140	—	18	4	14	—	4.6	Исп. Е
		1, 2, 3		173	146	166	105	75	—	—	18	4	14	—	4.7	Исп. Е
		1, 4		165	146	166	105	75	140	—	18	4	14	—	4.5	Исп. F
		1, 2, 4		165	146	166	105	75	—	—	18	4	14	—	4.6	Исп. F
		1, 5		173	146	166	105	75	140	—	18	4	14	—	4.6	Исп. C
		1, 2, 5		173	146	166	105	75	—	—	18	4	14	—	4.7	Исп. C
		1, 6		165	146	166	105	75	140	—	18	4	14	—	4.5	Исп. D
		1, 2, 6		165	146	166	105	75	—	—	18	4	14	—	4.6	Исп. D
		1, 7		165	146	166	105	75	140	—	18	4	14	—	4.5	Исп. J
		1, 2, 7		165	146	166	105	75	—	—	18	4	14	—	4.6	Исп. J
		1, 9		165	146	166	—	—	140	22*	—	—	—	—	2.8	—
		1, 2, 9		165	146	166	—	—	—	22*	—	—	—	—	2.9	—
		1, 8		90	146	166	—	—	140	—	—	—	—	1/2"	2.3	—
		1, 2, 8		90	146	166	—	—	—	—	—	—	—	1/2"	2.4	—
	10.0	1, 3		173	146	166	105	75	140	—	18	4	14	—	4.8	Исп. Е
		1, 2, 3		173	146	166	105	75	—	—	18	4	14	—	4.9	Исп. Е
		1, 4		165	146	166	105	75	140	—	18	4	14	—	4.7	Исп. F
		1, 2, 4		165	146	166	105	75	—	—	18	4	14	—	4.8	Исп. F
		1, 5		173	146	166	105	75	140	—	18	4	14	—	4.8	Исп. C
		1, 2, 5		173	146	166	105	75	—	—	18	4	14	—	4.9	Исп. C
		1, 6		165	146	166	105	75	140	—	18	4	14	—	4.7	Исп. D
		1, 2, 6		165	146	166	105	75	—	—	18	4	14	—	4.8	Исп. D
1, 7		165	146	166	105	75	140	—	18	4	14	—	4.7	Исп. J
1, 2, 7		165	146	166	105	75	—	—	18	4	14	—	4.8	Исп. J
1, 9		165	146	166	—	—	140	22*	—	—	—	—	2.8	—
1, 2, 9		165	146	166	—	—	—	22*	—	—	—	—	2.9	—
1, 8		90	146	166	—	—	140	—	—	—	—	1/2"	2.3	—
1, 2, 8		90	146	166	—	—	—	—	—	—	—	1/2"	2.4	—
16.0	1, 3	173	146	166	105	75	140	—	18	4	14	—	4.8	Исп. Е
	1, 2, 3	173	146	166	105	75	—	—	18	4	14	—	4.9	Исп. Е
	1, 4	165	146	166	105	75	140	—	18	4	14	—	4.7	Исп. F
	1, 2, 4	165	146	166	105	75	—	—	18	4	14	—	4.8	Исп. F
	1, 5	173	146	166	105	75	140	—	18	4	14	—	4.8	Исп. C
	1, 2, 5	173	146	166	105	75	—	—	18	4	14	—	4.9	Исп. C
	1, 6	165	146	166	105	75	140	—	18	4	14	—	4.7	Исп. D
	1, 2, 6	165	146	166	105	75	—	—	18	4	14	—	4.8	Исп. D
	1, 7	165	146	166	105	75	140	—	18	4	14	—	4.7	Исп. J
	1, 2, 7	165	146	166	105	75	—	—	18	4	14	—	4.8	Исп. J
	1, 9	165	146	166	—	—	140	22*	—	—	—	—	2.8	—
	1, 2, 9	165	146	166	—	—	—	22*	—	—	—	—	2.9	—
	1, 8	90	146	166	—	—	140	—	—	—	—	1/2"	2.3	—
	1, 2, 8	90	146	166	—	—	—	—	—	—	—	1/2"	2.4	—
20.0	1, 3	186	146	166	120	82	140	—	18	4	22	—	6.5	Исп. Е
	1, 2, 3	186	146	166	120	82	—	—	18	4	22	—	6.6	Исп. Е
	1, 4	178	146	166	120	82	140	—	18	4	22	—	6.4	Исп. F
	1, 2, 4	178	146	166	120	82	—	—	18	4	22	—	6.5	Исп. F
	1, 5	186	146	166	120	82	140	—	18	4	22	—	6.5	Исп. C
	1, 2, 5	186	146	166	120	82	—	—	18	4	22	—	6.6	Исп. C
	1, 6	178	146	166	120	82	140	—	18	4	22	—	6.4	Исп. D
	1, 2, 6	178	146	166	120	82	—	—	18	4	22	—	6.5	Исп. D
	1, 7	178	146	166	120	82	140	—	18	4	22	—	6.4	Исп. J
	1, 2, 7	178	146	166	120	82	—	—	18	4	22	—	6.5	Исп. J
	1, 9	178	146	166	120	82	140	22*	—	—	—	—	2.9	—
	1, 2, 9	178	146	166	120	82	—	22*	—	—	—	—	3.0	—
	1, 8	90	146	166	120	82	140	—	—	—	—	1/2"	2.3	—
	1, 2, 8	90	146	166	120	82	—	—	—	—	—	1/2"	2.4	—
25.0	1, 3	186	146	166	120	82	140	—	18	4	22	—	6.5	Исп. Е
	1, 2, 3	186	146	166	120	82	—	—	18	4	22	—	6.6	Исп. Е
	1, 4	178	146	166	120	82	140	—	18	4	22	—	6.4	Исп. F
	1, 2, 4	178	146	166	120	82	—	—	18	4	22	—	6.5	Исп. F
	1, 5	186	146	166	120	82	140	—	18	4	22	—	6.5	Исп. C
	1, 2, 5	186	146	166	120	82	—	—	18	4	22	—	6.6	Исп. C
	1, 6	178	146	166	120	82	140	—	18	4	22	—	6.4	Исп. D
	1, 2, 6	178	146	166	120	82	—	—	18	4	22	—	6.5	Исп. D
	1, 7	178	146	166	120	82	140	—	18	4	22	—	6.4	Исп. J
	1, 2, 7	178	146	166	120	82	—	—	18	4	22	—	6.5	Исп. J
	1, 9	178	146	166	120	82	140	22*	—	—	—	—	2.9	—
	1, 2, 9	178	146	166	120	82	—	22*	—	—	—	—	3.0	—
	1, 8	90	146	166	120	82	140	—	—	—	—	1/2"	2.3	—
	1, 2, 8	90	146	166	120	82	—	—	—	—	—	1/2"	2.4	—

Габаритные и присоединительные размеры электроприводов уточнять при заказе задвижек.
Габаритные и присоединительные размеры ручных приводов (редукторов) уточнять при заказе задвижек.
Строительная длина по требованию заказчика может быть изменена.
* Размеры присоединяемого трубопровода указаны по ГОСТ 33259, по требованию заказчика могут быть изменены.
