Клапан (вентиль) запорный муфтовый
Предназначен для установки на трубопроводах в качестве запорного устройства. Изготовление и поставка по ТУ 28.14.13-031-55377 430-08
Подробности
Давление (PN): 1,6 МПа
1,6 МПа
2,5 МПа
4,0 МПа
6,3 МПа
16 МПа
#PROP_TITLE#
—
#PROP_VALUE#
Производство
Характеристики
| Харктеристики групп | |
| Рабочая среда | вода, пар, природный газ, нефть, нефтепродукты, жидкие и газообразные неагрессивные, агрессивные и особо агрессивные среды |
| Температура рабочей среды | коррозион настой кая сталь, жаропрочная наплавка до +425 (+550*) (не агрессивные среды); äî +350 (агрессивные среды); до +200 (особо агрессивные среды); фторопласт до +200 |
| Давление номинальное, PN, кгс/см2 | 1.6-16.0 |
| Герметичность затвора | по классу «А», «В», «C», ГОСТ 54808 - 2011 |
| Уплотнительные поверхности | коррозионностойкая сталь, жаропрочная наплавка, фторопласт |
| Климатическое исполнение | У1, ХЛ1, УХП1 |
| Присоединение к трубопроводу | фланцевое, фланцевое с ответными фланцами, под приварку, муфтовое |
| Тип привода | ручной, электрический (по требованию) |
| Корпус | углеродистая сталь, хладостойкая сталь, коррозионностойкая сталь, коррозионностойкая сталь с содержанием молибдена, легированная жаропрочная сталь |
| Установочное положение | любое |

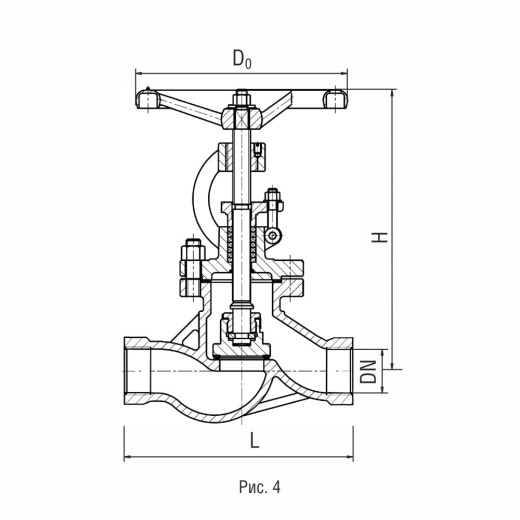

| DN | Условное обозначение | Рис. | L | H | D₀ | Масса, не более |
| 15 | КЗ 15.16.1310 | 4 | 90 | 218 | 120 | 3.5 |
| 20 | КЗ 20.16.1310 | 110 | 258 | 140 | 5 | |
| 25 | КЗ 25.16.1310 | 130 | 275 | 160 | 6 | |
| 32 | КЗ 32.16.1310 | 160 | 280 | 180 | 8 | |
| 40 | КЗ 40.16.1310 | 180 | 330 | 200 | 11 | |
| 50 | КЗ 50.16.1310 | 200 | 350 | 240 | 13 |
