Клапан (вентиль) запорный фланцевый
Предназначен для установки на трубопроводах в качестве запорного устройства. Изготовление и поставка по ТУ 28.14.13-031-55377 430-08
Подробности
Давление (PN): 1,6 МПа
1,6 МПа
2,5 МПа
4,0 МПа
6,3 МПа
16 МПа
#PROP_TITLE#
—
#PROP_VALUE#
Производство
Характеристики
| Харктеристики групп | |
| Рабочая среда | вода, пар, природный газ, нефть, нефтепродукты, жидкие и газообразные неагрессивные, агрессивные и особо агрессивные среды |
| Температура рабочей среды | коррозион настой кая сталь, жаропрочная наплавка до +425 (+550*) (не агрессивные среды); äî +350 (агрессивные среды); до +200 (особо агрессивные среды); фторопласт до +200 |
| Давление номинальное, PN, кгс/см2 | 1.6-16.0 |
| Герметичность затвора | по классу «А», «В», «C», ГОСТ 54808 - 2011 |
| Уплотнительные поверхности | коррозионностойкая сталь, жаропрочная наплавка, фторопласт |
| Климатическое исполнение | У1, ХЛ1, УХП1 |
| Присоединение к трубопроводу | фланцевое, фланцевое с ответными фланцами, под приварку, муфтовое |
| Тип привода | ручной, электрический (по требованию) |
| Корпус | углеродистая сталь, хладостойкая сталь, коррозионностойкая сталь, коррозионностойкая сталь с содержанием молибдена, легированная жаропрочная сталь |
| Установочное положение | любое |

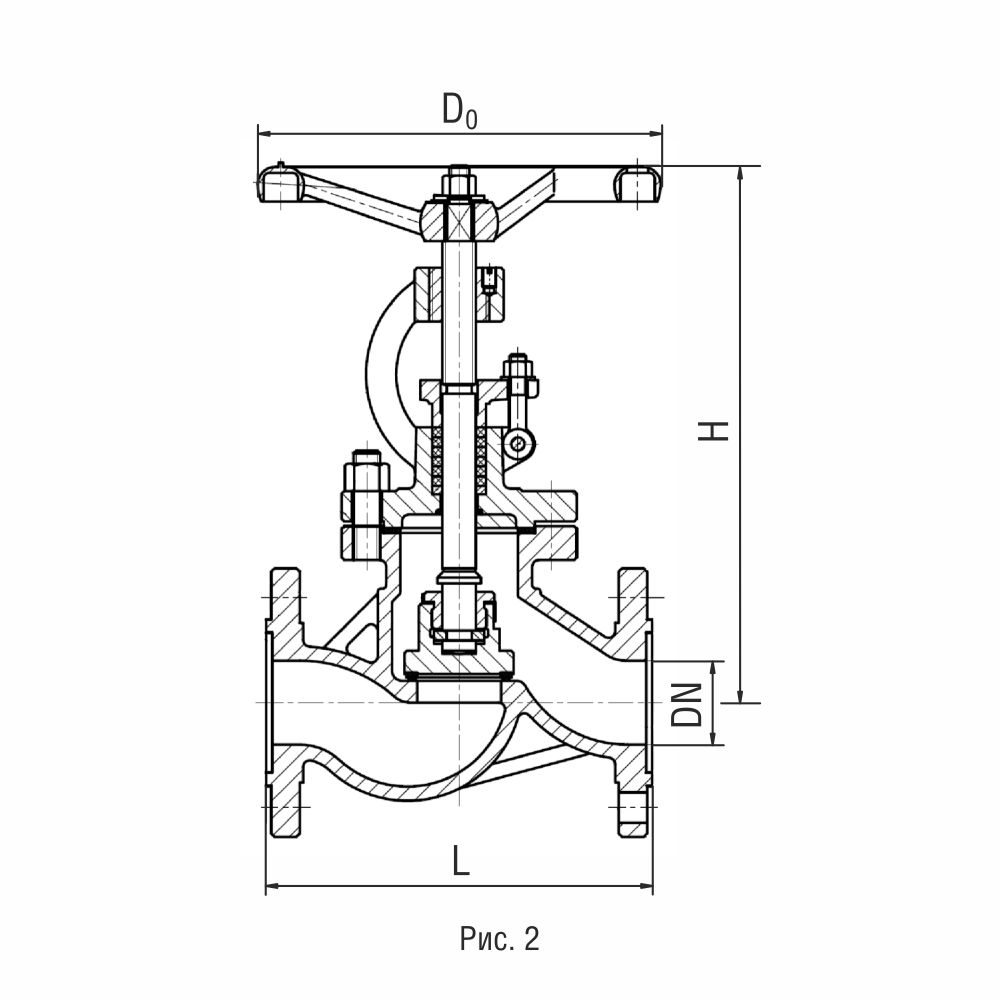

| DN | Условное обозначение | Рис. | L | H | D₀ | Масса, не более |
|---|---|---|---|---|---|---|
| 15 | КЗ 15.16.3310 | 1 | 130 | 218 | 120 | 5.2 |
| 20 | КЗ 20.16.3310 | 150 | 258 | 140 | 7.1 | |
| 25 | КЗ 25.16.3310 | 160 | 275 | 160 | 7.4 | |
| 32 | КЗ 32.16.3310 | 180 | 280 | 180 | 9 | |
| 40 | КЗ 40.16.3310 | 200 | 330 | 200 | 13 | |
| 50 | КЗ 50.16.3310 | 230 | 320 | 220 | 18 | |
| 65 | КЗ 65.16.3310 | 290 | 352 | 280 | 28 | |
| 80 | КЗ 80.16.3310 | 310 | 390 | 280 | 35 | |
| 100 | КЗ 100.16.3310 | 350 | 427 | 320 | 43 | |
| 125 | КЗ 125.16.3310 | 400 | 473 | 380 | 65 | |
| 150 | КЗ 150.16.3310 | 480 | 570 | 450 | 84 | |
| 200 | КЗ 200.16.3310 | 600 | 653 | 550 | 145 | |
| 250 | КЗ 250.16.3310 | 730 | 750 | 600 | 232 |
