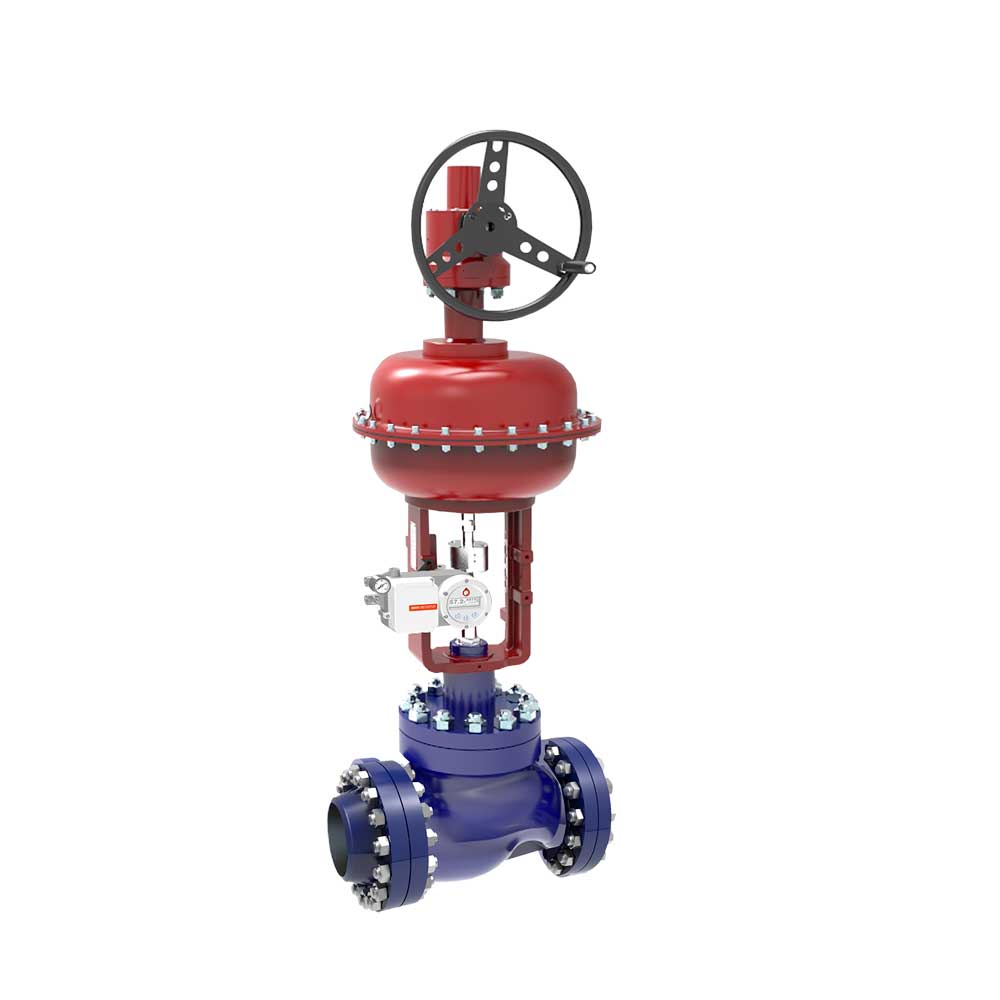

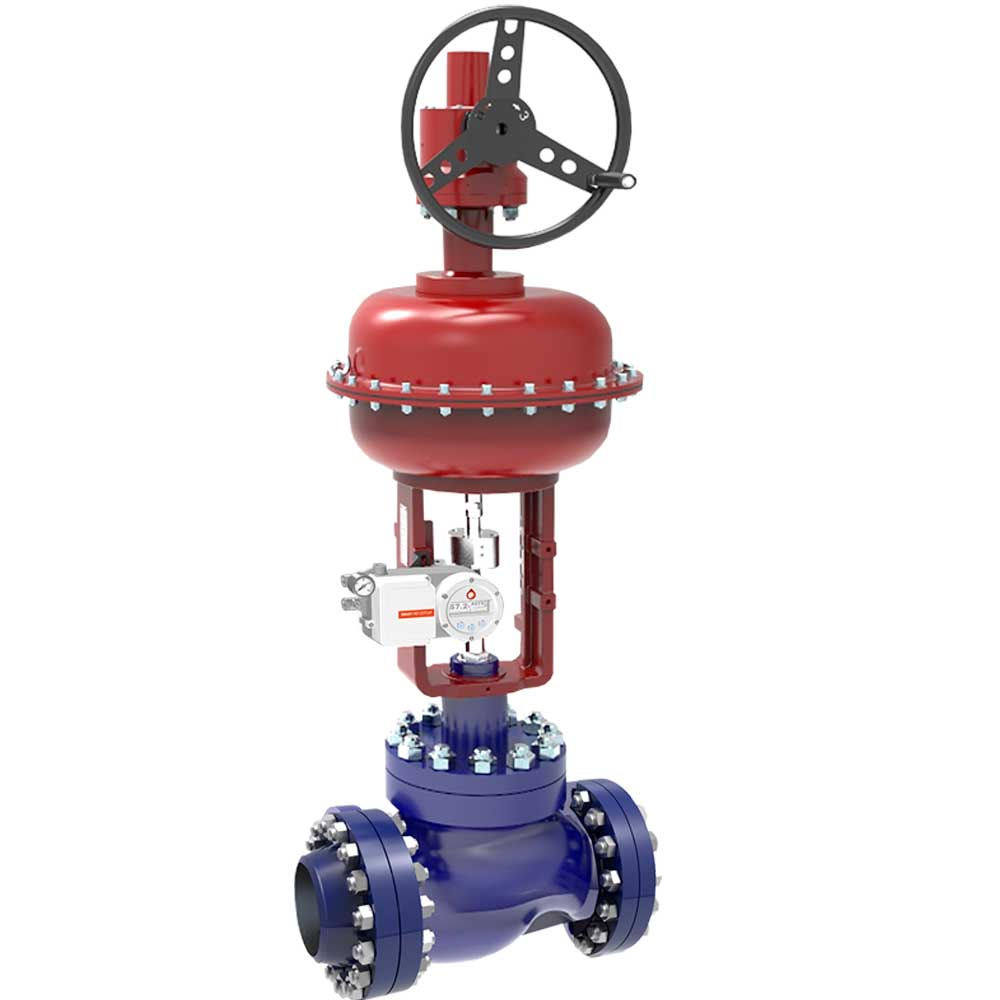

Клапаны регулирующие с плунжерным затвором
Изготавливаются по ТУ 3742-008-38877941-2012Б,
по ТУ 3742-010-38877941-2013 согласованым ПАО «Газпром».
Соответствуют СТО «Газпром» 2-4.1-212-2008.
Подробности
по ТУ 3742-010-38877941-2013 согласованым ПАО «Газпром».
Соответствуют СТО «Газпром» 2-4.1-212-2008.
#PROP_TITLE#
—
#PROP_VALUE#
Производство
Характеристики
| Назначение | регулирование расхода, давления и/ или перекрытие потока рабочей среды в магистральных и технологических трубопроводах |
| Харктеристики групп | |
| Тип клапана | запорно-регулирующий, запорный, регулирующий |
| Тип корпуса | прямоточный S-образный |
| DN | 10 … 400 мм |
| PN | 16 … 320 кгс/см2 |
| Рабочая среда | пар, жидкости и газы, в т.ч. содержащие абразив |
| Температура рабочей среды | −60 … +550 °С |
| Температура окружающей среды | −60 … +50 °С |
| Климатическое исполнение | У, УХЛ, ХЛ |
| Тип крышки | стандартная, для высоких температур, сильфонная, с индикатором протечки |
| Пропускная характеристика | равнопроцентная, линейная, быстрого открытия, специальная |
| Направление подачи рабочей среды | одностороннее, двусторонее |
| Уплотнение затвора | металл по металлу, металл по неметаллу |
| Класс герметичности | III, IV, V, VI, А, B, С |
| Присоединение к трубопроводу | фланцевое, под приварку, штуцерное, муфтовое, ниппельное |
| Тип привода | пневматический мембранный, пневматический поршневой, электрический, ручной |
| Сейсмостойкость | С0 (до 6 баллов), С (до 9 баллов) |
| Корпус | стали 25Л, 20ГЛ, 20ГМЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ |

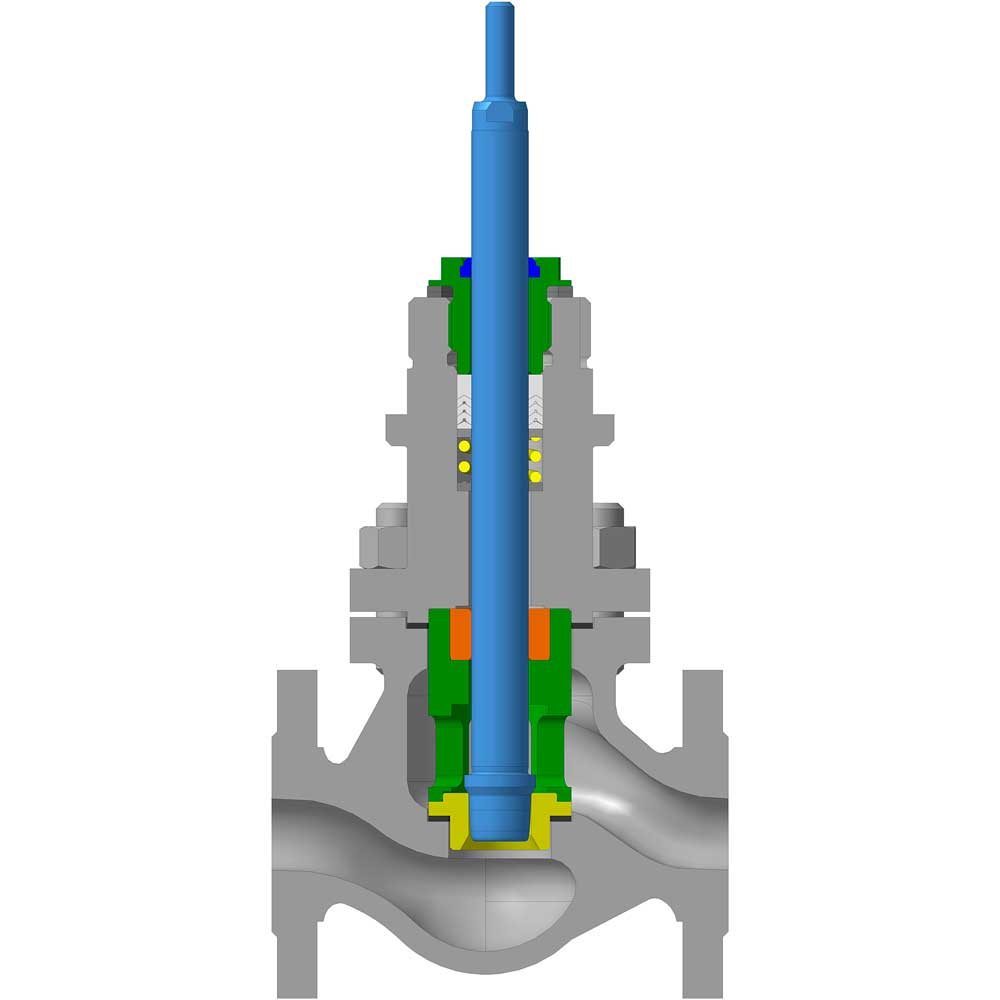

Седло, удерживаемое осевым усилием, создаваемым крышкой и прижимной втулкой с отверстиями, во время установки обеспечивает хорошую концентричность запорного пояска золотника и седла, что обеспечивает превосходную герметичность затвора без дополнительной притирки. Такая конструкция обеспечивает простоту обслуживания и низкую стоимость ремонта клапана.
Жёстко соединённые плунжер и шток обеспечивают высокую точность регулирования.
Плунжерные клапаны неразгруженного типа имеют ограничения по допустимому перепаду давления.
Плунжерные клапаны с седлом, имеющими сплошную упрочняющую наплавку, являются наиболее подходящим типом для использования со средами, содержащими абразив или коррозионно активными средами.
Наибольшая эффективность данного затвора проявляется при необходимости точного регулирования в диапазоне до 20% открытия, с возможностью значительного увеличения расхода
в диапазоне от 20 до 100%. Рекомендуемый тип характеристики для регулирующих клапанов – линейная, для запорных – быстрого открытия.
Жёстко соединённые плунжер и шток обеспечивают высокую точность регулирования.
Плунжерные клапаны неразгруженного типа имеют ограничения по допустимому перепаду давления.
Плунжерные клапаны с седлом, имеющими сплошную упрочняющую наплавку, являются наиболее подходящим типом для использования со средами, содержащими абразив или коррозионно активными средами.
Наибольшая эффективность данного затвора проявляется при необходимости точного регулирования в диапазоне до 20% открытия, с возможностью значительного увеличения расхода
в диапазоне от 20 до 100%. Рекомендуемый тип характеристики для регулирующих клапанов – линейная, для запорных – быстрого открытия.
