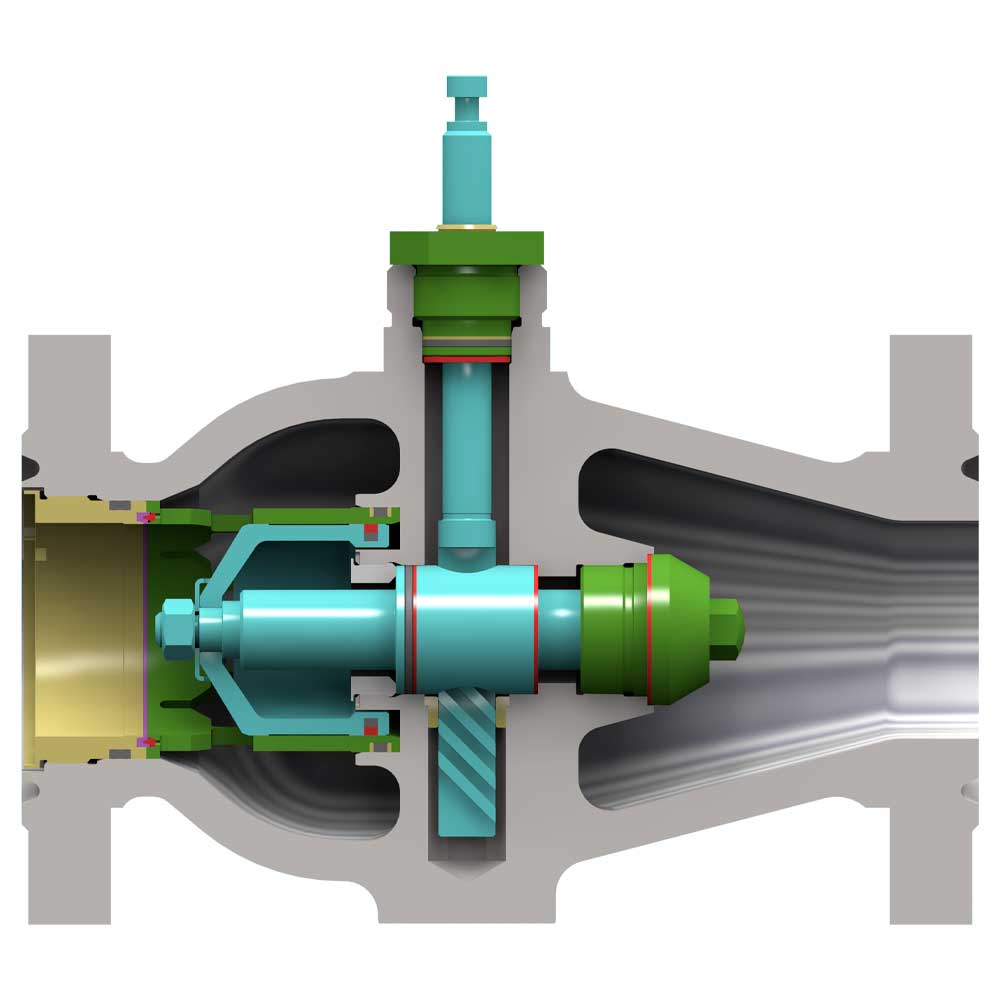

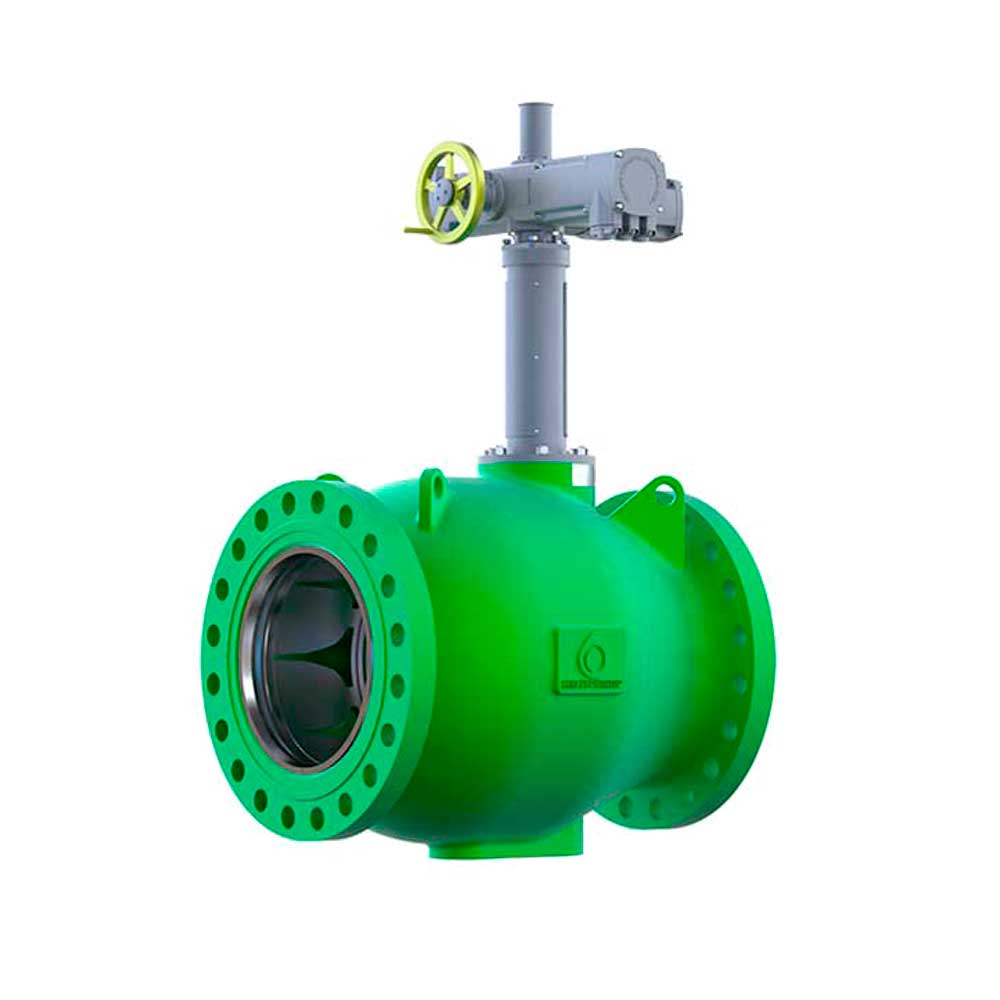

Клапаны регулирующие осесимметричные
Изготавливаются по ТУ 3742-008-38877941-2012Б,
по ТУ 3742-010-38877941-2013, согласованным ПАО «Газпром».
Соответствуют СТО «Газпром» 2-4.1-212-2008, СТО «Газпром» 2-4.1-1114-2017
по ТУ 3742-010-38877941-2013, согласованным ПАО «Газпром».
Соответствуют СТО «Газпром» 2-4.1-212-2008, СТО «Газпром» 2-4.1-1114-2017
#PROP_TITLE#
—
#PROP_VALUE#
Производство
Характеристики
| Назначение | регулирование расхода, давления и перекрытие потока рабочей среды в магистральных и технологических трубопроводах |
| Харктеристики групп | |
| Тип клапана | запорно-регулирующий, запорный, регулирующий |
| Тип корпуса | прямоточный осесимметричный |
| DN | 50 … 700 мм |
| PN | 40 … 200 кгс/см2 |
| Рабочая среда | жидкости и газы |
| Температура рабочей среды | −10 … +200°С |
| Температура окружающей среды | −60 … +50°С |
| Климатическое исполнение | У, УХЛ, ХЛ |
| Пропускная характеристика | равнопроцентная, линейная, быстрого открытия, специальная |
| Направление подачи рабочей среды | двустороннее |
| Уплотнение затвора | металл по неметаллу |
| Класс герметичности | IV, V, VI, А, B |
| Присоединение к трубопроводу | фланцевое |
| Тип привода | пневматический мембранный, пневматический поршневой, электрический, ручной |
| Сейсмостойкость | С0 (до 6 баллов), С (до 9 баллов) |
| Корпус | стали 25Л, 20ГЛ, 20ГМЛ, 09Г2С, 12Х18Н9ТЛ |
