Клапаны герметические вентиляционные жаропрочные
Предназначены для установки в качестве запорных устройств в трубопроводах выхлопных
газов дизелей
Изготовление и поставка по ТУ 3742-012-55377430-08
Подробности
газов дизелей
Изготовление и поставка по ТУ 3742-012-55377430-08
#PROP_TITLE#
—
#PROP_VALUE#
Производство
Характеристики
| Харктеристики групп | |
| DN | 200-1800 |
| Рабочая среда | дымовые газы |
| Температура рабочей среды | от -30 до +450 |
| Температура окружающей среды | от -40 до +40 |
| Давление номинальное, PN, кгс/см2 | 0,07 |
| Герметичность затвора | гост 9544-2015 |
| Набивка сальника | терморасширенный графит |
| Коэффициент гидравлического сопротивления | DN200, DN300 - 0,42; DN400, DN500-0,4; DN 600 - 0,36; DN 800 - 0,34; DN 1 ООО - 0,3; DN 1200 - 0,28 DN 1600-0,28; DN 1800-0,26 |
| Кратковременное аварийное давление, Рав., МПа | не более 0,2 |
| Корпус, тарель, фланец | сталь 20(по заказу - сталь 12Х18Н1 ОТ) |
| Гайка, шпилька, вал | стали 20, 35, 20Х13 |
| Уплотнение в затворе | резина |
| Ответные фланцы | сталь 20 |
| Наплавка на кольце в корпусе, наплавка на тарели | сталь 20Х13 |
| Направление подачи рабочей среды | любое; рекомендуемое направление потока - «на тарель» (со стороны вала) |
| Присоединение к трубопроводу | фланцевое |
| Тип привода | ручной (через редуктор), электрический |
| Установочное положение | любое, кроме электроприводом вниз; при установке на вертикальном трубопроводе тарель клапана должна находиться выше седла |
Показатели надежности:
Средний срок службы, лет, не менее 20
Наработка на отказ, циклов, не менее 12000
Полный средний ресурс, циклов, не менее 750
Основные габаритные и присоединительные размеры (мм), масса (кг)
Таблица комплектации электроприводами
Средний срок службы, лет, не менее 20
Наработка на отказ, циклов, не менее 12000
Полный средний ресурс, циклов, не менее 750
Основные габаритные и присоединительные размеры (мм), масса (кг)

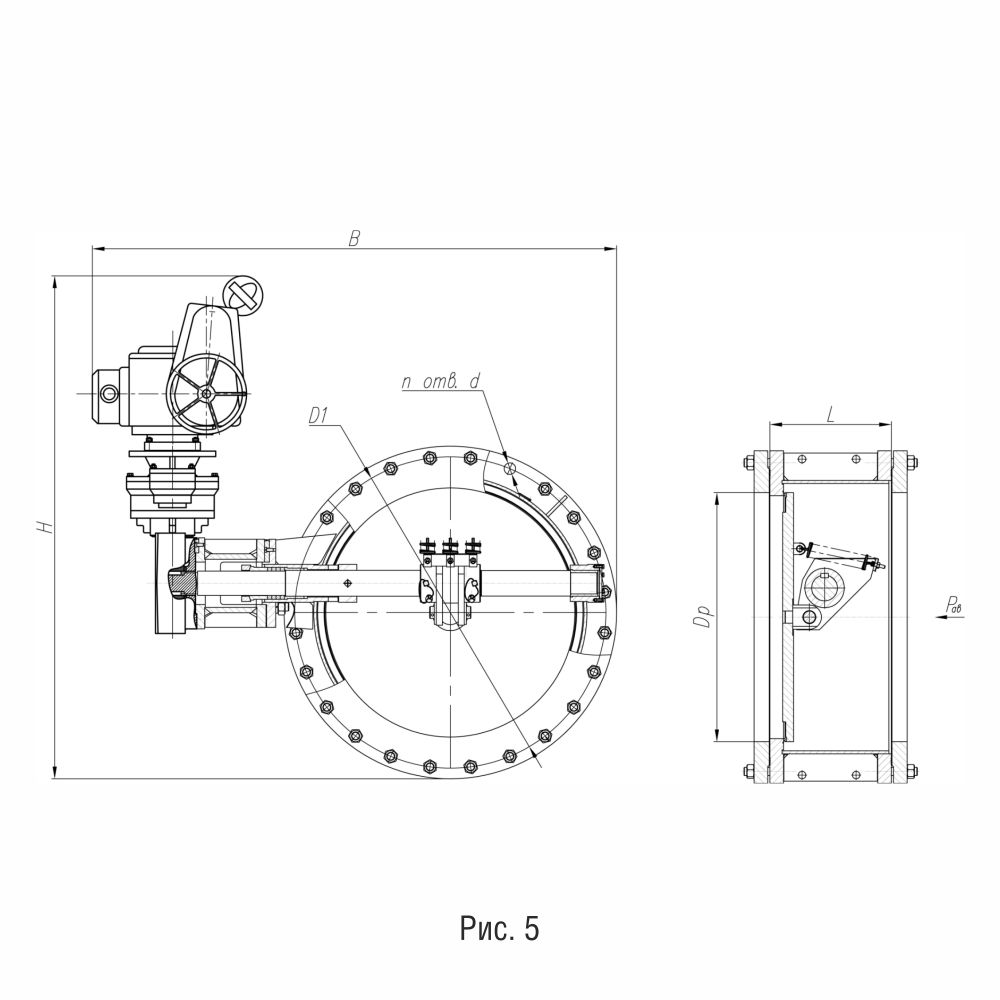

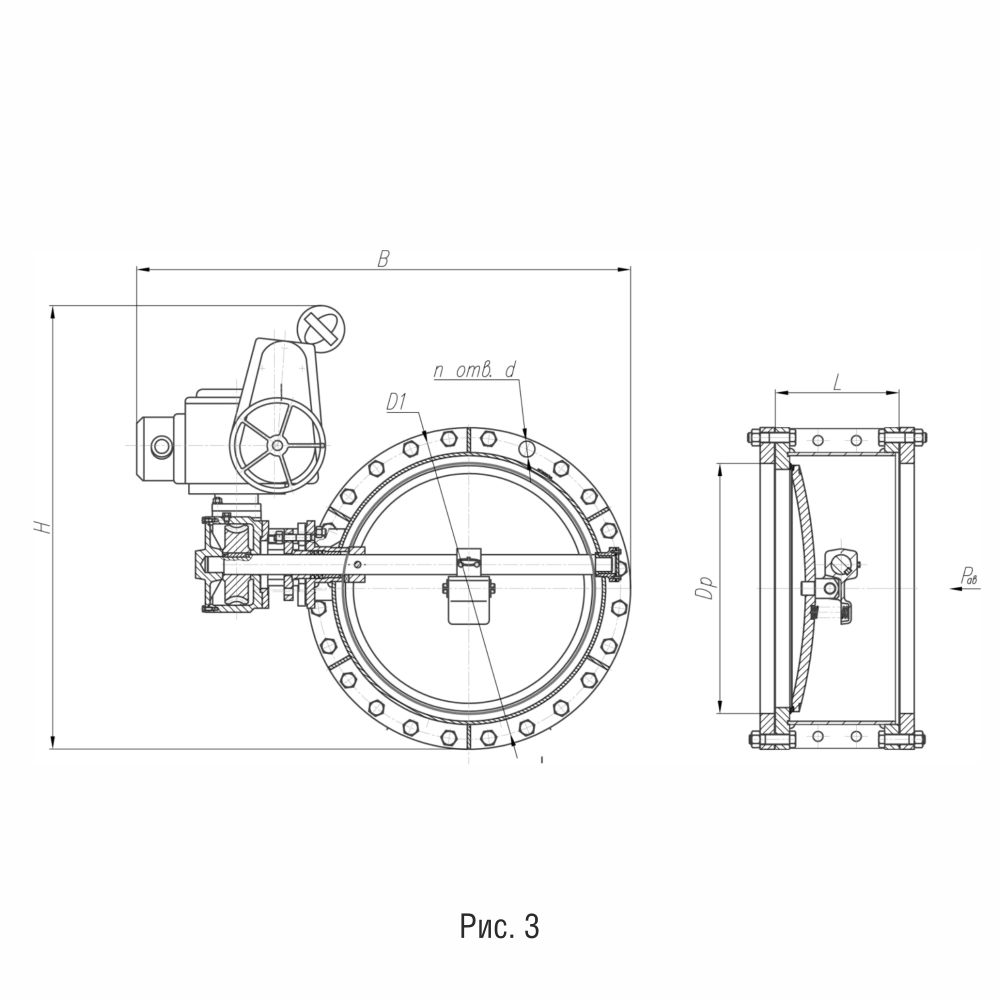

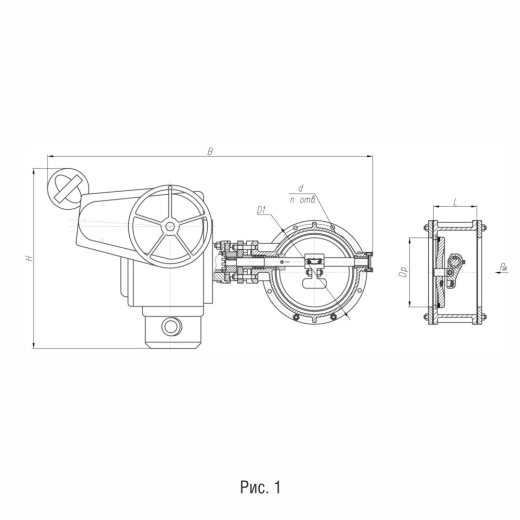

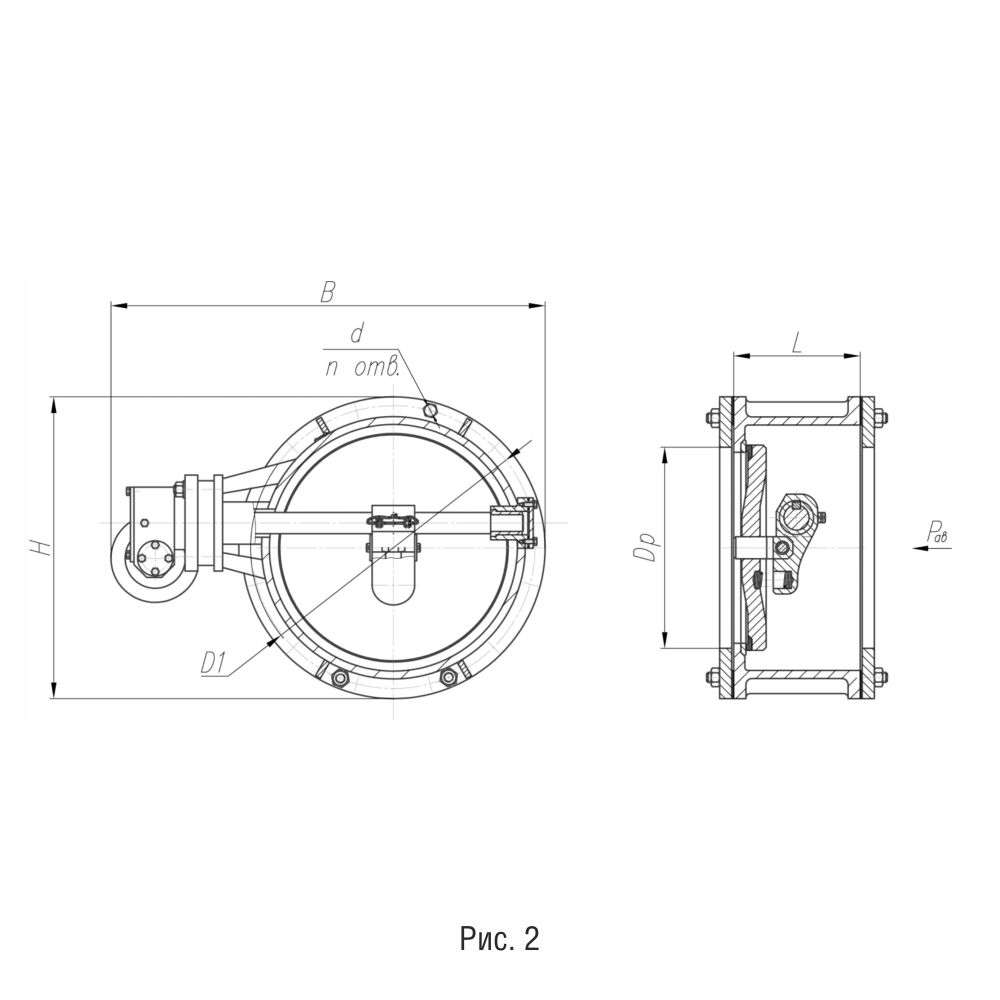

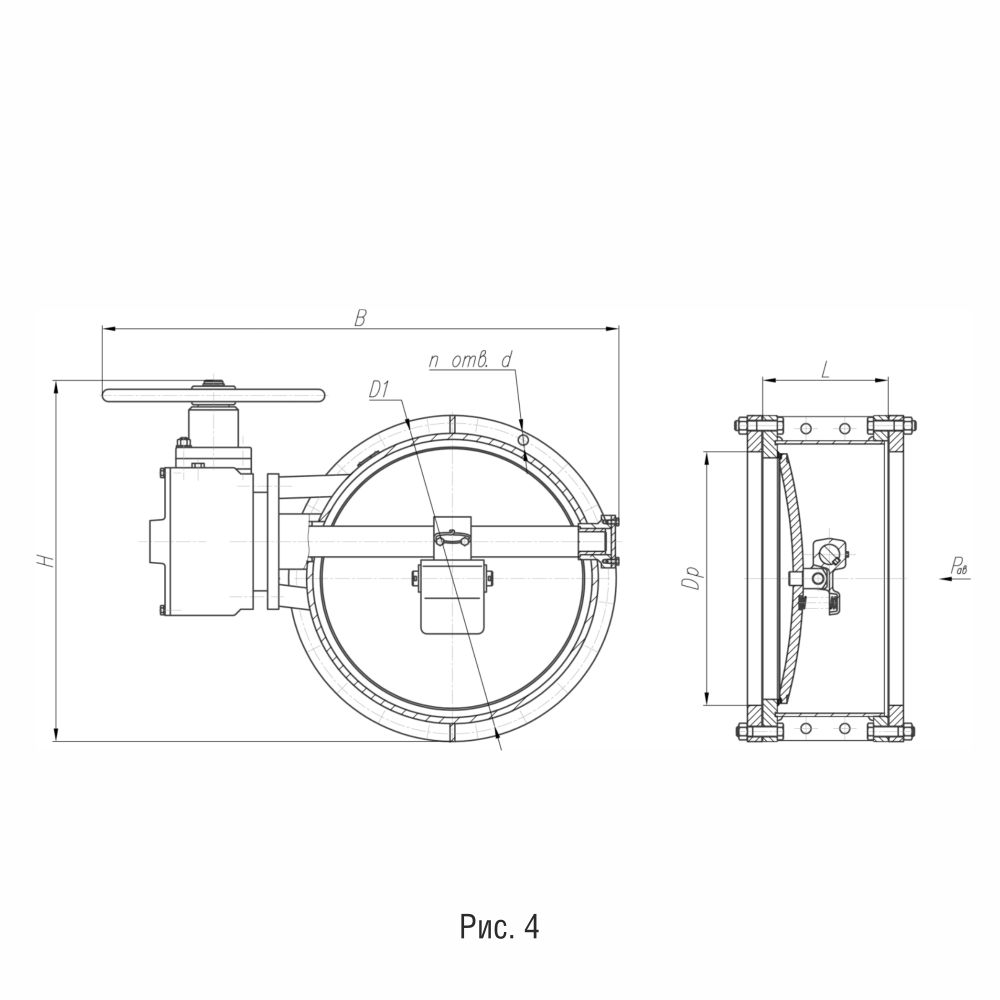

| DN | Условное обозначение | Рис. | Dp | D1 | B | H | L | d | n, шт. | Масса |
|---|---|---|---|---|---|---|---|---|---|---|
| 200 | КГ 200.4.3211.4 КГ 200.4.3221.4 | 1 | 200 | 280 | 935 | 450 | 125 | 11 | 8 | 145 |
| КГ 200.4.3213.4 КГ 200.4.3223.4 | 2 | 540 | 458 | 120 | ||||||
| 300 | КГ 300.4.3211.4 КГ 300.4.3221.4 | 1 | 326 | 422 | 1064 | 534 | 200 | 22 | 16 | 160 |
| КГ 300.4.3213.4 КГ 300.4.3223.4 | 2 | 685 | 458 | 125 | ||||||
| 400 | КГ 400.4.3211.4 КГ 400.4.3221.4 | 3 | 426 | 550 | 1056 | 1012 | 290 | 20 | 360 | |
| КГ 400.4.3213.4 КГ 400.4.3223.4 | 4 | 907 | 585 | 325 | ||||||
| 450 | КГ 450.4.3211.4 КГ 450.4.3221.4 | 3 | 480 | 680 | 1150 | 1110 | 350 | 24 | 527 | |
| КГ 450.4.3213.4 КГ 450.4.3223.4 | 4 | 1050 | 660 | 474 | ||||||
| 600 | КГ 600.4.3211.4 КГ 600.4.3221.4 | 3 | 630 | 760 | 1237 | 1118 | 310 | 26 | 24 | 446 |
| КГ 600.4.3213.4 КГ 600.4.3223.4 | 4 | 1167 | 726 | 410 | ||||||
| 800 | КГ 800.4.3211.4 КГ 800.4.3221.4 | 5 | 820 | 1025 | 1726 | 1655 | 400 | 40 | 1350 | |
| 1000 | КГ 1000.4.3211.4 КГ 1000.4.3221.4 | 1020 | 1240 | 1934 | 1763 | 500 | 30 | 36 | 1580 | |
| 1200 | КГ 1200.4.3211.4 КГ 1200.4.3221.4 | 1222 | 1450 | 2154 | 1873 | 33 | 2250 | |||
| 2293 |
| DN | Рекомендуемый типа (условное обозначение) эл. привода | Испытание по взрывозащите | Мощность, кВт | Масса, кг | Производитель |
|---|---|---|---|---|---|
| 200 | Н-Б1-28 (Н-Б1-27) | общепромышленное | 0.6 | 53 | Тулаэлектропривод, АО |
| 300 | |||||
| 400 | Н-Б1-11 (Н-Б1-05) | 1.7 | 53 | ||
| 450 | |||||
| 600 | |||||
| 800 | Н-В-02 | 3.2 | 94 | ||
| 1000 | |||||
| 1200 | Н-В-45 (Н-В-15) |
