Клапаны герметические вентиляционные взрывозащищённые
Предназначены для установки в качестве запорных устройств в трубопроводах вентиляционных систем с относительной влажностью до 98%.
Изготовление и поставка по ТУ 3742-012-55377430-08
Подробности
Изготовление и поставка по ТУ 3742-012-55377430-08
#PROP_TITLE#
—
#PROP_VALUE#
Производство
Характеристики
| Харктеристики групп | |
| DN | 200-1800 |
| Рабочая среда | воздух вентиляционных систем |
| Температура рабочей среды | от -30 до +40 |
| Температура окружающей среды | от -40 до +40 |
| Давление номинальное, PN, кгс/см2 | 0,01 |
| Герметичность затвора | по классу «А» ГОСТ 9544-2015 |
| Коэффициент гидравлического сопротивления | DN200, DN300 - 0,42; DN400, DN500-0,4; DN 600 - 0,36; DN 800 - 0,34; DN 1 ООО - 0,3; DN 1200 - 0,28 DN 1600-0,28; DN 1800-0,26 |
| Кратковременное аварийное давление, Рав., МПа | 0,2 |
| Корпус, тарель, фланец | сталь 20 (по заказу - сталь 12Х18Н1 ОТ) |
| Гайка, шпилька, вал | стали 20, 35, 40Х |
| Уплотнение в затворе | резина |
| Направление подачи рабочей среды | любое; рекомендуемое направление потока - «на тарель» (со стороны вала) |
| Присоединение к трубопроводу | фланцевое |
| Тип привода | ручной (через редуктор), электрический |
| Установочное положение | любое, кроме электроприводом вниз; при установке на вертикальном трубопроводе тарель клапана должна находиться выше седла |
Показатели надежности:
Средний срок службы, лет, не менее 20
Наработка на отказ, циклов, не менее 6000
Полный средний ресурс, циклов, не менее 750
Основные габаритные и присоединительные размеры (мм), масса (кг)
Таблица комплектации электроприводами
Средний срок службы, лет, не менее 20
Наработка на отказ, циклов, не менее 6000
Полный средний ресурс, циклов, не менее 750
Основные габаритные и присоединительные размеры (мм), масса (кг)

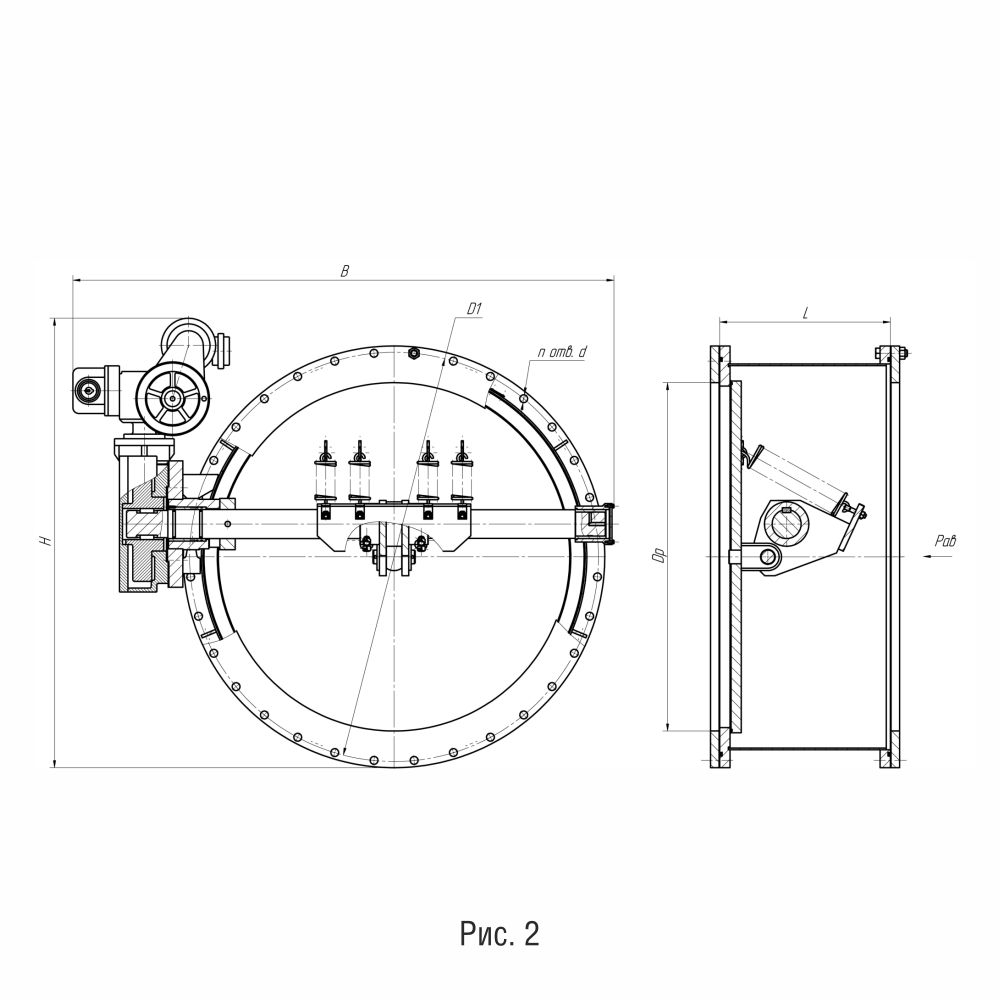

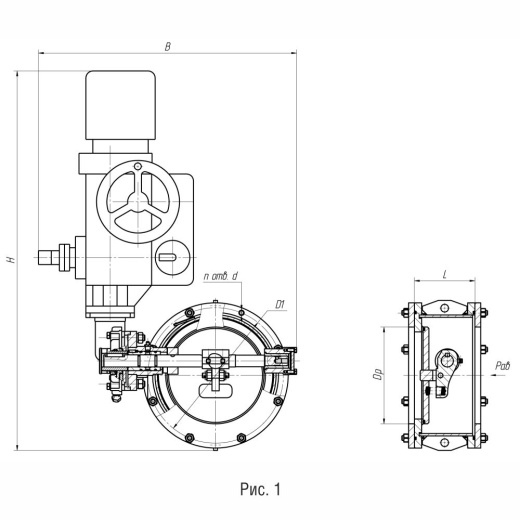

| DN | Условное обозначение | Рис. | Dp | D1 | B | H | L | d | n, шт | Масса |
|---|---|---|---|---|---|---|---|---|---|---|
| 200 | КГ 200.1.3111.4 КГ 200.1.3121.4 | 1 | 200 | 280 | 673 | 958 | 125 | 11 | 8 | 100 |
| 300 | КГ 300.1.3111.4 КГ 300.1.3121.4 | 326 | 403 | 808 | 1179 | 200 | 14 | 12 | 150 | |
| 400 | КГ 400.1.3111.4 КГ 400.1.3121.4 | 406 | 505 | 930 | 1055 | 290 | 20 | 163 | ||
| 500 | КГ 500.1.3111.4 КГ 500.1.3121.4 | 500 | 635 | 1069 | 1122 | 24 | 215 | |||
| 600 | КГ 600.1.3111.4 КГ 600.1.3121.4 | 606 | 700 | 1117 | 1442 | 263 | ||||
| 800 | КГ 800.1.3111.4 КГ 800.1.3121.4 | 2 | 806 | 950 | 1421 | 1291 | 400 | 18 | 454 | |
| 1000 | КГ 1000.1.3111.4 КГ 1000.1.3121.4 | 1020 | 1198 | 1636 | 1336 | 500 | 23 | 32 | 829 | |
| 1200 | КГ 1200.1.3111.4 КГ 1200.1.3121.4 | 1206 | 1405 | 1821 | 1441 | 1054 | ||||
| 1600 | КГ 1600.1.3111.4 КГ 1600.1.3121.4 | 1600 | 1805 | 2490 | 1751 | 22 | 30 | 1583 | ||
| 1800 | КГ 1800.1.3111.4 КГ 1800.1.3121.4 | 1800 | 2010 | 2652 | 2060 | 26 | 2499 | |||
| DN | Условное обозначение эл. привода | Испытание по взрывозащите | Мощность, кВт | Масса, кг | Производитель |
|---|---|---|---|---|---|
| 200 | В-А2-12; В-Б1-15 | взрывозащищенное | 0,25; 0,55 | 45; 67 | Тулаэлектропривод, АО |
| 300 | |||||
| 400 | В-А2-08 | 0.37 | 40 | ||
| 500 | |||||
| 600 | |||||
| 800 | В-Б1-11 (В-Б1-05) | 1.5 | 67 | ||
| 1000 | |||||
| 1200 | |||||
| 1600 | В-Б1-05 | ||||
| 1800 | В-Б1-06 |
