Клапаны герметические вентиляционные быстродействующие
Предназначены для установки в качестве запорных устройств в трубопроводах вентиляционных систем с относительной влажностью до 98%.
Изготовление и поставка по ТУ 3742-012-55377430-08
Подробности
Изготовление и поставка по ТУ 3742-012-55377430-08
#PROP_TITLE#
—
#PROP_VALUE#
Производство
Характеристики
| Харктеристики групп | |
| DN | 200-1800 |
| Рабочая среда | воздух вентиляционных систем |
| Температура рабочей среды | от -40 до +50 |
| Температура окружающей среды | от -40 до +50 |
| Давление номинальное, PN, кгс/см2 | 0,001 |
| Герметичность затвора | по классу «А» ГОСТ 9544-2015 |
| Коэффициент гидравлического сопротивления | DN 300 - 0,42; DN 600 - 0,36; DN 800 - 0,34; DN 1 ООО - 0,3; DN 1200 - 0,28 |
| Кратковременное аварийное давление, Рав., МПа | 0,05 |
| Корпус, тарель, фланец | сталь 08Х18Н1 ОТ (по заказу -углеродистая сталь) |
| Гайка, шпилька, вал | сталь 20Х13 |
| Уплотнение в затворе | резина |
| Направление подачи рабочей среды | любое; рекомендуемое направление потока - «на тарель» (со стороны вала) |
| Присоединение к трубопроводу | фланцевое |
| Тип привода | электрическийэлектрический |
| Установочное положение | любое, кроме электроприводом вниз; при установке на вертикальном трубопроводе тарель клапана должна находиться выше седла |
Показатели надежности:
Средний срок службы, лет, не менее 20
Наработка на отказ, циклов, не менее 6000
Полный средний ресурс, циклов, не менее 750
Табл
Средний срок службы, лет, не менее 20
Наработка на отказ, циклов, не менее 6000
Полный средний ресурс, циклов, не менее 750

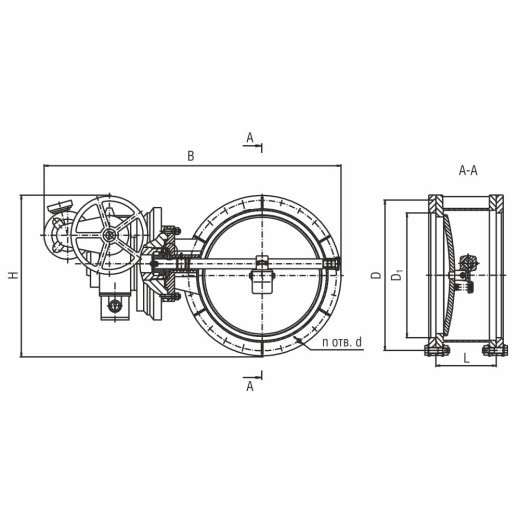

| DN | Условное обозначение | D₁ | D | H | B | L | d | n | Масса*, не более |
|---|---|---|---|---|---|---|---|---|---|
| 200 | ГКМ - 200 | 208 | 280 | 398 | 866 | 125 | 11 | 8 | 155 |
| 300 | ГКМ - 300 | 326 | 422 | 516 | 985 | 200 | 22 | 16 | 205 |
| 400 | ГКМ - 400 | 426 | 550 | 606 | 1386 | 290 | 20 | 410 | |
| 600 | ГКМ - 600 | 630 | 760 | 810 | 1590 | 310 | 30 | 24 | 545 |
| 800 | ГКМ - 800 | 208 | 1025 | 1060 | 1890 | 400 | 40 | 1162 | |
| 1000 | ГКМ - 1000 | 1020 | 1240 | 1310 | 1970 | 500 | 36 | 1850 | |
| 1200 | ГКМ - 1200 | 1222 | 1450 | 1530 | 2260 | 46 | 2355 |
| DN | Рекомендуемый типа (условное обозначение) эл. привода | Испытание по взрывозащите | Мощность, кВт | Время открытия-закрытия, сек | Масса, кг | Производитель |
|---|---|---|---|---|---|---|
| 200 | Б099.183 | общепромышленное | 1.32 | 2 | 90 | Тулаэлектропривод, АО |
| 300 | ||||||
| 400 | Б099.185 | 4.25 | 180 | |||
| 600 | ||||||
| 800 | Б099.187 | 3.5 | 260 | |||
| 1000 | ||||||
| 1200 |
