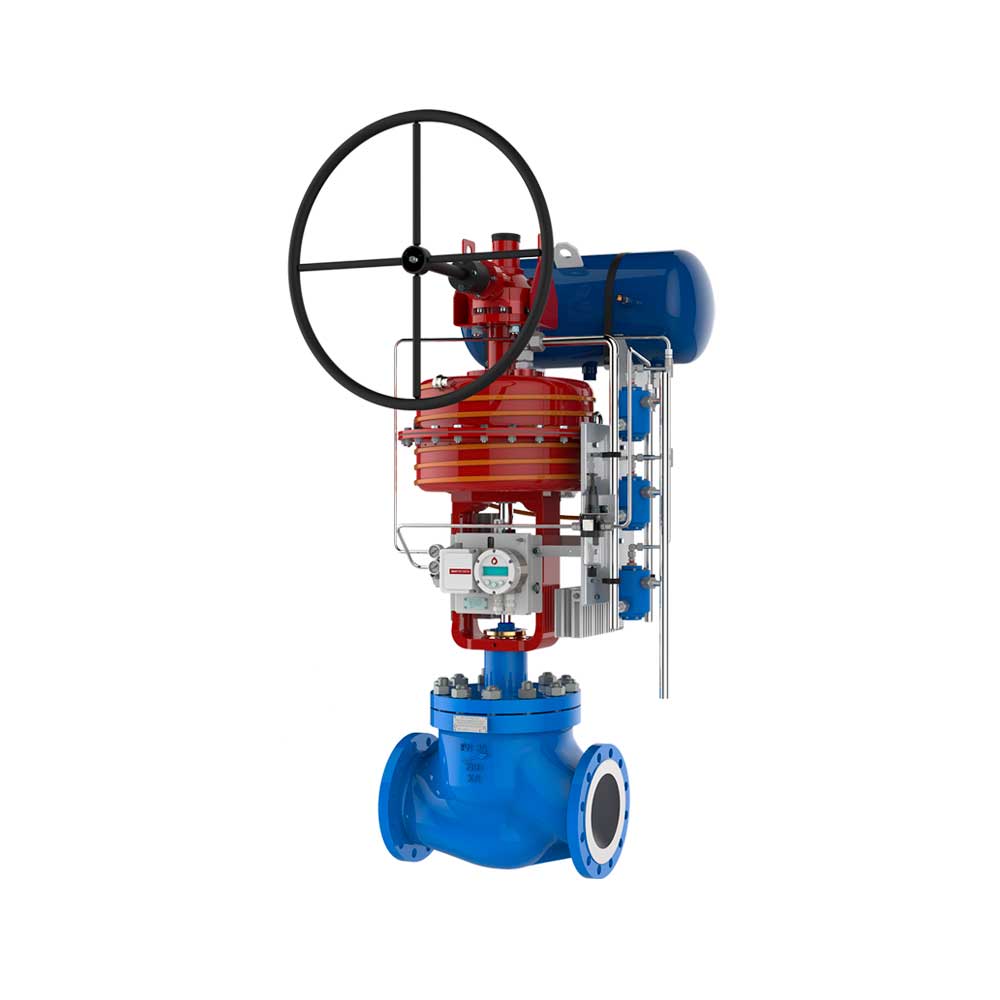

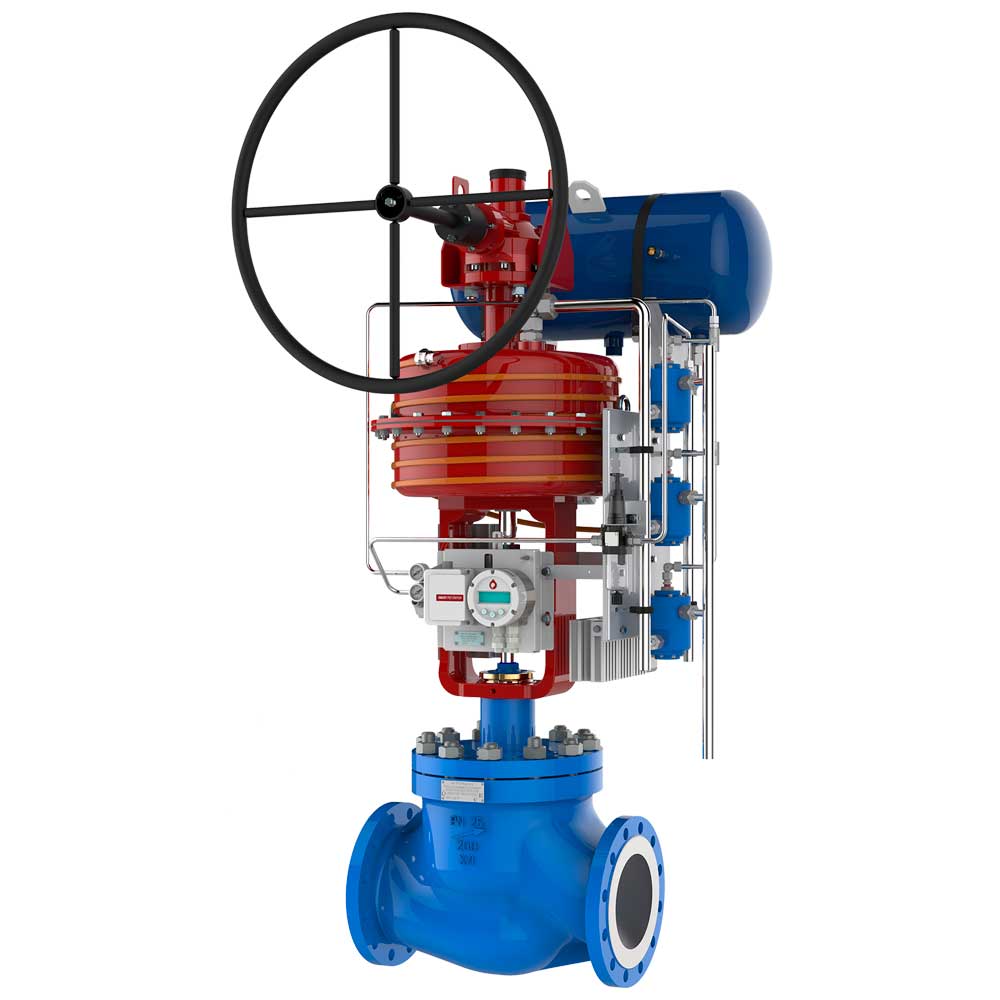

Клапаны антипомпажные
Изготавливаются по ТУ 3742-008-388877941-2012Б,
по ТУ 3742-010-38877941-2013 согласованным ПАО «Газпром»
Подробности
по ТУ 3742-010-38877941-2013 согласованным ПАО «Газпром»
#PROP_TITLE#
—
#PROP_VALUE#
Характеристики
| Назначение | антипомпажное регулирование и/или противоаварийная защита |
| Харктеристики групп | |
| Тип клапана | запорно-регулирующий, регулирующий |
| Тип корпуса | прямоточный S-образный литой |
| DN | 150 … 350 мм |
| PN | 16 … 250 кгс/см2 |
| Рабочая среда | воздух, азот, природный газ и другие среды неагрессивные к материалам деталей клапана |
| Климатическое исполнение | У, УХЛ, ХЛ |
| Пропускная характеристика | линейная, быстрого открытия |
| Уплотнение затвора | металл по металлу, металл по неметаллу |
| Класс герметичности | IV, А, B, C |
| Присоединение к трубопроводу | фланцевое, под приварку |
| Тип привода | пневматический мембранный, пневматический поршневой |
| Рабочая среда привода | воздух КИП, азот, природный газ с давлением от 6 до 160 кгс/см2 |
| Ручной дублёр | механический, механический с редуктором |
| Обогрев | теплоизолирующий кожух, электрообогреватель с термостатом, греющий кабель |
| Корпус | стали 25Л, 20ГЛ, 20ГМЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ |
| Взрывозащита | общепромышленное исполнение, взрывозащищенное исполнение |
| Время полного открытия | < 2 секунд |
| Время полного закрытия | < 3 секунд |
При эксплуатации компрессорных установок у всех типов компрессоров кинетического сжатия (осевых, центробежных) существует критический режим работы называемый помпажем. Помпаж возникает при срыве потока газа с лопаток компрессора и сопровождается потерей его динамической устойчивости – колебаниями скорости вращения ротора, колебаниями расхода и давления газа. Эти явления наступают очень быстро и могут привести к разрушению компрессора. Защита компрессоров и связанного с ним приводного оборудования от последствий помпажа выполняется перепуском газа с выхода компрессора на его вход в количестве необходимом для его прекращения.
Эту функцию выполняет специальное устройство – антипомпажный клапан (АПК). Основное отличие АПК – высокое быстродействие и большая пропускная способность. Время полного хода при открытии клапана – не более 2 секунд, при закрытии – не более 3 секунд. Пропускная способность клапана рассчитывается по специальной методике для каждого типа установки в соответствии с проектными режимами её эксплуатации.
В некоторых системах антипомпажные клапаны кроме функции аварийной защиты выполняют также функцию постоянного регулирования давления на входе в компрессор, обеспечивая тем самым его работу вблизи точки помпажа, что обеспечивает наилучший КПД установки. К антипомпажным регулирующим клапанам предъявляется дополнительное требование – малое время отклика и высокая точность регулирования. АО «НПО «Регулятор» изготавливает АПК двух типов:
АМ332 – клапаны с S-образной проточной частью в общепромышленном исполнении с мембранными и поршневыми исполнительными механизмами. Изготавливаются по ТУ 3742-008-388877941-2012Б.
АМ340 - клапаны с осесимметричной проточной частью для систем антипомпажного регулирования в общепромышленном исполнении и клапаны КАО по ТУ согласованным ПАО ГАЗПРОМ. В качестве привода используются мембранные или поршневые исполнительные механизмы. Клапаны прошли испытания в «Оргэнергогаз» и изготавливаются по ТУ 3742-010-388877941-2013, согласованным с ПАО «Газпром».
Клапаны обеих серий выпускаются как в исполнении для аварийной защиты, так и в исполнении для систем антипомпажного регулирования газоперекачивающих агрегатов и компрессорных установок общепромышленного назначения. АО «НПО «Регулятор» осуществляет полный комплекс услуг, включающий расчёт характеристик АПК, их проектирование, изготовление и шеф-монтаж.
Эту функцию выполняет специальное устройство – антипомпажный клапан (АПК). Основное отличие АПК – высокое быстродействие и большая пропускная способность. Время полного хода при открытии клапана – не более 2 секунд, при закрытии – не более 3 секунд. Пропускная способность клапана рассчитывается по специальной методике для каждого типа установки в соответствии с проектными режимами её эксплуатации.
В некоторых системах антипомпажные клапаны кроме функции аварийной защиты выполняют также функцию постоянного регулирования давления на входе в компрессор, обеспечивая тем самым его работу вблизи точки помпажа, что обеспечивает наилучший КПД установки. К антипомпажным регулирующим клапанам предъявляется дополнительное требование – малое время отклика и высокая точность регулирования. АО «НПО «Регулятор» изготавливает АПК двух типов:
АМ332 – клапаны с S-образной проточной частью в общепромышленном исполнении с мембранными и поршневыми исполнительными механизмами. Изготавливаются по ТУ 3742-008-388877941-2012Б.
АМ340 - клапаны с осесимметричной проточной частью для систем антипомпажного регулирования в общепромышленном исполнении и клапаны КАО по ТУ согласованным ПАО ГАЗПРОМ. В качестве привода используются мембранные или поршневые исполнительные механизмы. Клапаны прошли испытания в «Оргэнергогаз» и изготавливаются по ТУ 3742-010-388877941-2013, согласованным с ПАО «Газпром».
Клапаны обеих серий выпускаются как в исполнении для аварийной защиты, так и в исполнении для систем антипомпажного регулирования газоперекачивающих агрегатов и компрессорных установок общепромышленного назначения. АО «НПО «Регулятор» осуществляет полный комплекс услуг, включающий расчёт характеристик АПК, их проектирование, изготовление и шеф-монтаж.
