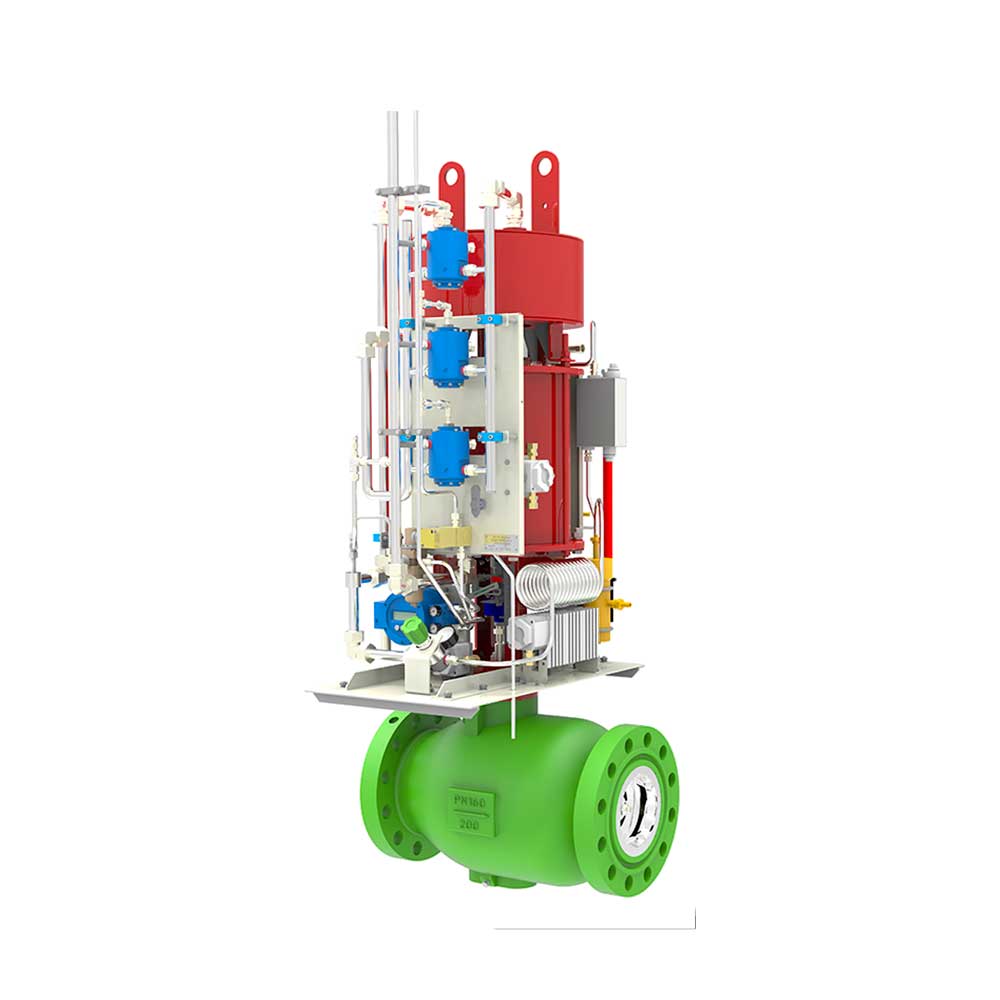

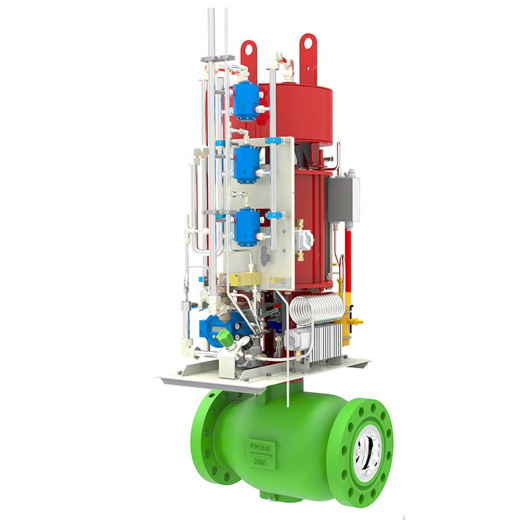

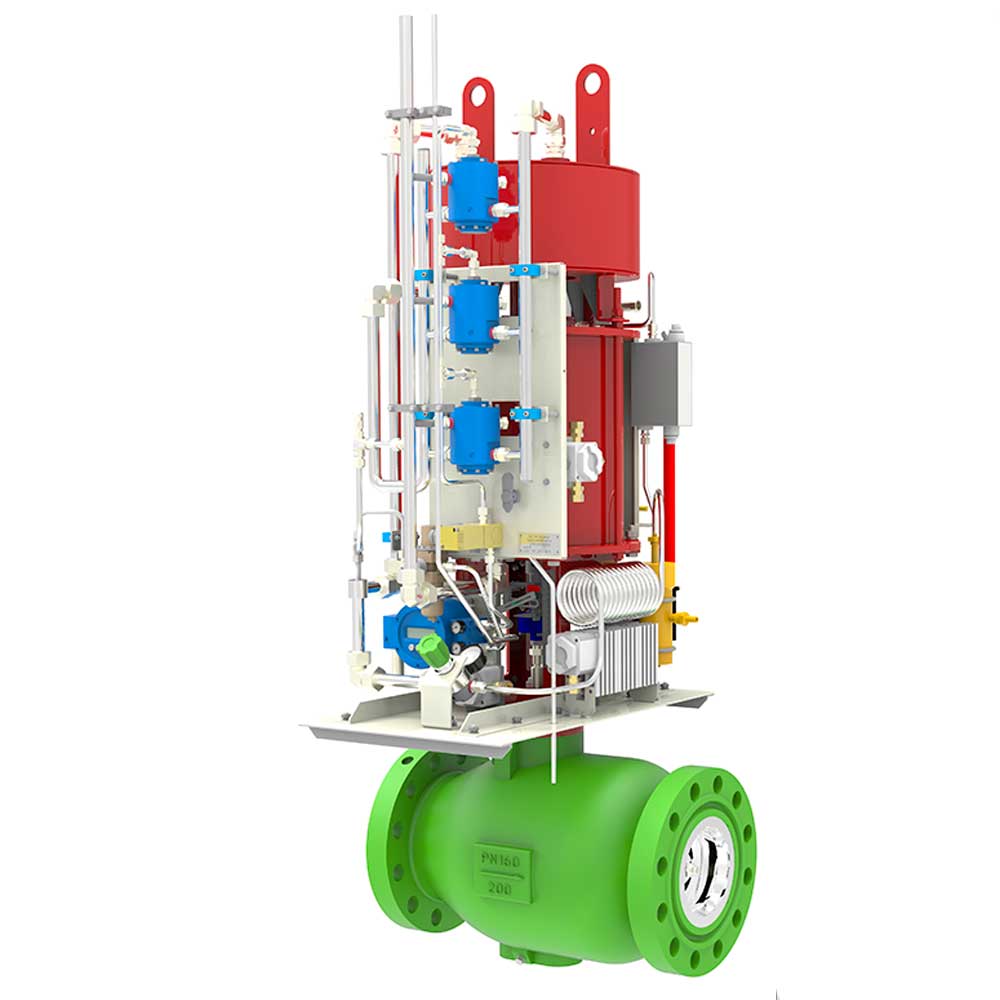

Клапаны антипомпажные по СТО «Газпром»
Изготавливаются по ТУ 3742-010-388877941-2013, согласованным ПАО «Газпром»
Подробности
#PROP_TITLE#
—
#PROP_VALUE#
Производство
Характеристики
| Назначение | антипомпажное регулирование и перекрытие потока среды в системах газоперекачивающих агрегатов и компрессорных станций |
| Харктеристики групп | |
| Тип клапана | регулирующий |
| Тип корпуса | прямоточный осесимметричный литой |
| DN | 100 … 700 мм |
| PN | 16...160 кгс/см2 |
| Рабочая среда | неагрессивный природный газ по СТО Газпром 2-4.1-212-2008 |
| Температура рабочей среды | −10 … +80°С (кратковременно до +110°С) |
| Температура окружающей среды | −60 … +50°С |
| Климатическое исполнение | У, УХЛ, ХЛ, Т по ГОСТ 1515 |
| Пропускная характеристика | линейная |
| Уплотнение затвора | металл по неметаллу |
| Класс герметичности | IV |
| Присоединение к трубопроводу | фланцевое |
| Тип привода | пневматический мембранный, пневматический поршневой |
| Рабочая среда привода | воздух КИП, азот, природный газ с давлением от 6 до 160 кгс/см2 |
| Ручной дублёр | механический с редуктором, гидравлический |
| Обогрев | без обогрева, с системой обогрева (теплоизолирующий кожух, электрообогреватель с термостатом, греющий кабель) |
| Сейсмостойкость | С0 (до 6 баллов), С (до 9 баллов) |
| Корпус | стали 25Л, 20ГЛ, 20ГМЛ, 12Х18Н9ТЛ |
| Взрывозащита | взрывозащищенное исполнение типа EXD |
| Время полного открытия | < 2 секунд |
| Время полного закрытия | < 3 секунд |
| Срок службы до списания | не менее 320 000 часов / 3 000 циклов |
| Ресурс до списания | не менее 40 лет |

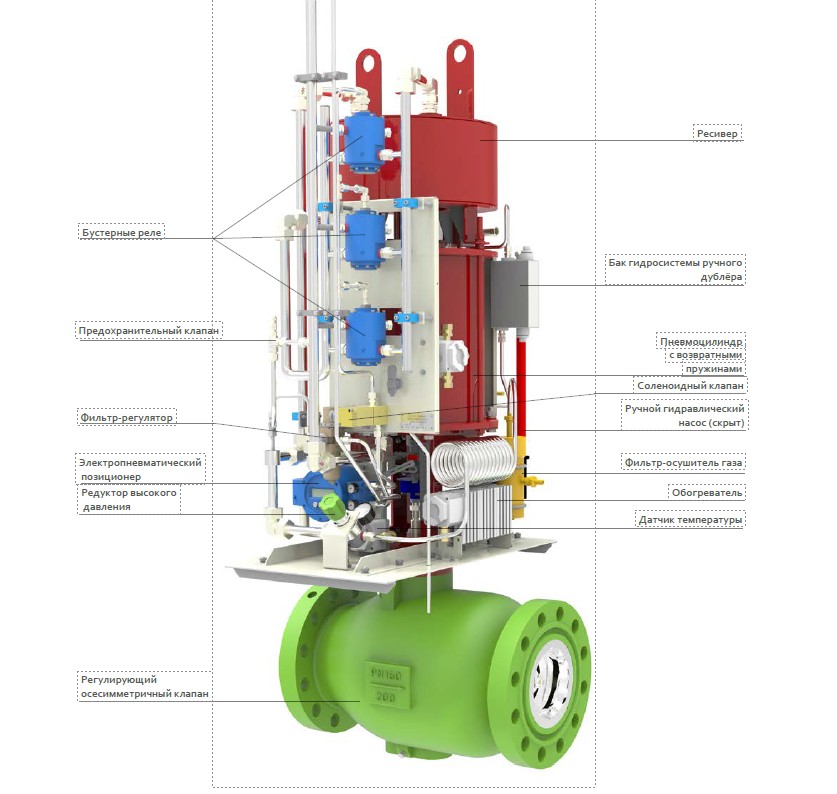

Устройство антипомпажного клапана
