Задвижки шиберные листовые
ПО ОТТ-23.060.30-КТН-101-14 ПАО «ТРАНСНЕФТЬ»
Подробности
#PROP_TITLE#
—
#PROP_VALUE#
Производство
Характеристики
| Назначение | задвижки шиберные листовые предназначены для герметичного перекрытия потока рабочей среды в трубопроводах на объектах магистральных нефтепроводов и нефтепродуктопроводов. |
| Харктеристики групп | |
| DN | DN50-800 |
| PN | 1,6-6,3 МПА |
| Исполнение по сейсмостойкости | - С0 — несейсмостойкое исполнение для районов с сейс- мичностью до 6 баллов включительно по шкале MSK–64; - С — сейсмостойкое исполнение для районов с сейсмич- ностью свыше 6 до 9 баллов включительно по шкале MSK– 64; - ПС — повышенной сейсмостойкостидля районов с сейс- мичностью свыше 9 до 10 баллов включительно по шкале MSK–64. |
| Направление подачи рабочей среды | Двухстороннее. |
| Класс герметичности | класс герметичности затвора «A»по ГОСТ 9544–2015. |

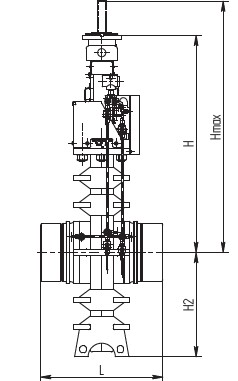

| Присоединение к трубопроводу | - сварное; - фланцевое. |
| Установочное положение | до DN 300 включительно — любое (вертикальное при- водом вверх, вертикальное приводом вниз, горизонталь- ное, наклонное); - DN 400 – горизонтальное или вертикальное, с отклоне- нием от вертикальной оси до 4°в вертикальной плоскости, проходящей через ось трубопровода, а также с отклоне- нием от вертикальной оси до 4° в вертикальной плоско- сти, перпендикулярной оси трубопровода; - свыше DN 400 — вертикальное, с отклонением от верти- кальной оси до 4° в вертикальной плоскости, проходящей через ось трубопровода, а также с отклонением от верти- кальной оси до 4° в вертикальной плоскости перпендику- лярной оси трубопровода. |
| Вид климатического исполнения: | - У1 — для эксплуатации в макроклиматическом районе с умеренным климатом и размещением на открытом воздухе; - У5 — для эксплуатации в макроклиматическом районе с умеренным климатом и размещением в неотапливаемых и невентилируемых подземных помещениях, в том числе шахтах, подвалах, в почве; - ХЛ1 — для эксплуатации в макроклиматическом районе с холодным климатом и размещением на открытом воздухе; - УХЛ1 — для эксплуатации в макроклиматическом районе с умеренным и холодным климатом с размещением на от- крытом воздухе. |

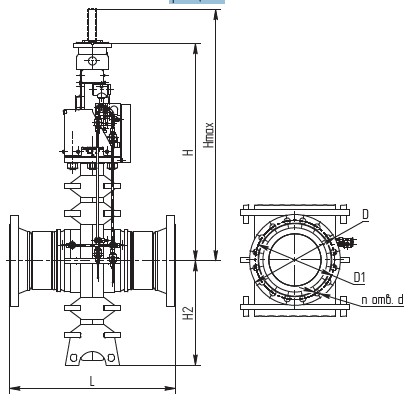

| Присоединительные размеры, тип и размеры уплотнительных поверхностей фланца задвижки | фланцевым и комбинированным соединением по ГОСТ 33259–2015 тип F (фланец с впадиной). |
| Строительная длина задвижек | по ГОСТ 3706–93. |
Комплект поставки:
В комплект поставки входит:
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией и опросным листом;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации, технического обслуживания и ремонта задвижек, в соответствии с ведомостью ЗИП, оговариваемой при оформлении договора на поставку;
- комплект сопроводительных документов.
