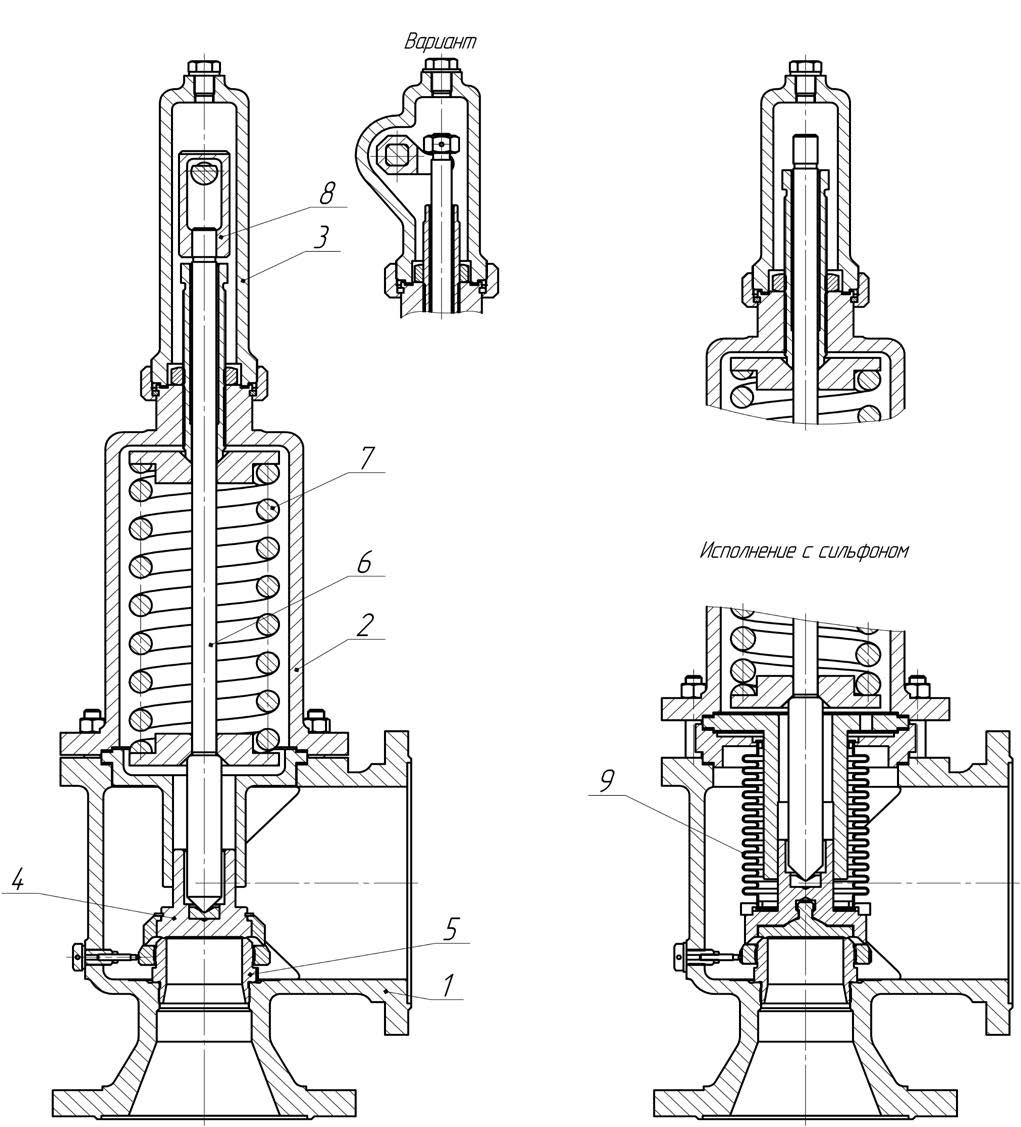

Клапаны предохранительные пружинные
ПО ОТТ-75.180.00-КТН-175-16 ПАО «ТРАНСНЕФТЬ»
Подробности
#PROP_TITLE#
—
#PROP_VALUE#
Производство
Характеристики
| Назначение | Предназначены для защиты оборудования от недопустимого повышения давления в магистральных нефтепроводах, нефтепродуктопроводах и технологических трубопроводах резервуарного парка посредством сброса среды в отводящий трубопровод. |
| Харктеристики групп | |
| Рабочая среда | Нефть с параметрами: - плотность – от 700 до 900 кг/м3; - давление насыщенных паров – не более 66,7 кПа (500 мм рт. ст.); - вязкость – от 0,05∙10-4 до 3,00∙10-4 м2/с; - массовая доля парафина – не более 7,0 %; - массовая доля серы – не более 3,5 %; - массовая доля воды – не более 1,0 %; - массовая доля воды в отдельных случаях – не более 5,0 %; - концентрация хлористых солей – не более 900 мг/дм3; - массовая доля механических примесей – не более 0,05 %; - размер механических примесей твердостью до 7 по шкале Мооса – не более 5,0 мм; Нефтепродукты: - автомобильный бензин – по ГОСТ Р 51105, ГОСТ Р 51866; - дизельное топливо – по ГОСТ 305, ГОСТ Р 52368; - топливо для реактивных двигателей – по ГОСТ 10227, ГОСТ Р 52050; - авиационный бензин – по ГОСТ 1012; - судовое топливо – по ГОСТ 305, ГОСТ 1667, ГОСТ 10433; - керосин по ГОСТ 10227; - мазут по ГОСТ 10585. |
| Исполнение по сейсмостойкости | В зависимости от сейсмостойкости района размещения по шкале MSK-64 предохранительные клапаны изготавли- ваются в следующих исполнениях: - не сейсмостойкое исполнение для районов с сейсмич- ностью до 6 баллов включительно (С0); - сейсмостойкое исполнение для районов с сейсмично- стью свыше 6 до 9 баллов включительно (С); - повышенной сейсмостойкости для районов с сейсмич- ностью свыше 9 до 10 баллов включительно (ПС). |
| Климатическое исполнение | - климатическое исполнение У, категория размещения 1 для макроклиматических районов с умеренным климатом и размещением на открытом воздухе; - климатическое исполнение ХЛ1 , категория размещения 1 для макроклиматических районов с холодным климатом и размещением на открытом воздухе. |
| Класс герметичности | В по ГОСТ 9544. |
| Присоединение к трубопроводу | Присоединительные размеры и тип уплотнительных по- верхностей фланцев по ГОСТ 33259. |
| Установочное положение | На вертикальном трубопроводе с допустимым отклоне- нием от оси 15°. |
| Коэффициент расхода для жидкости | Не менее 0,6. |
| Способ сброса рабочей среды | Закрытый, в отводящий трубопровод. |
В комплект поставки входит:
- полностью собранный клапан со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
- комплект ответных фланцев
- комплект эксплуатационных и разрешительных документов на клапан.
- полностью собранный клапан со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
- комплект ответных фланцев
- комплект эксплуатационных и разрешительных документов на клапан.
