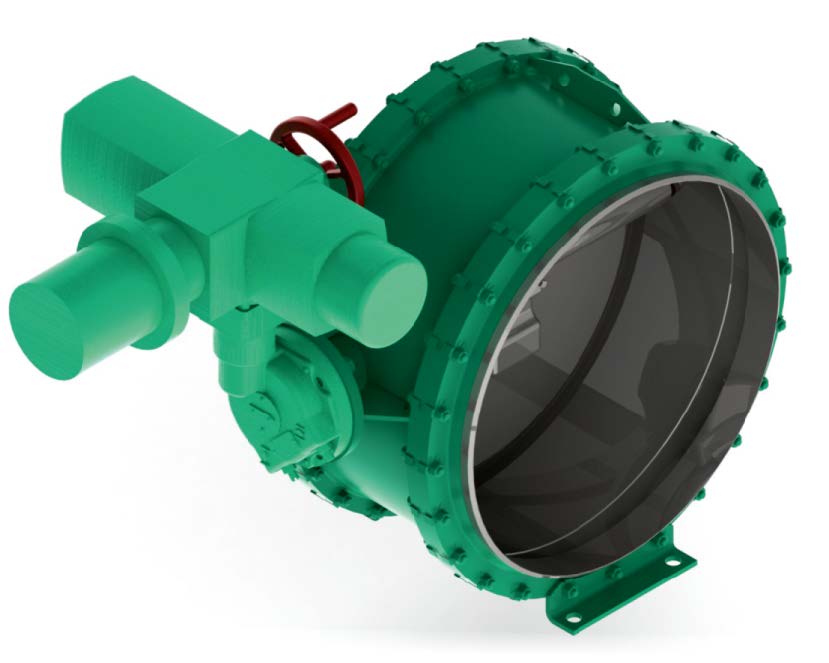

Клапаны герметические ГК
Изготовление и поставка ТУ 3742-014-55377430-09
#PROP_TITLE#
—
#PROP_VALUE#
Производство
Характеристики
| Харктеристики групп | |
| DN | 200, 300, 400, 500, 600, 700, 800, 1000, 1200, 1400, 1600 |
| Рабочая среда | Радиоактивный воздух без механических примесей объемной активностью до 7,4Х10* Бк/л, атмосферный воздух |
| Температура рабочей среды | до 60 °С |
| Рабочее давление, кгс/см2 | 0,005 МПа |
| Сейсмостойкость по НП-031-01 | I КАТЕГОРИЯ |
| Направление подачи рабочей среды | При перепаде давления на запорном органе до 0,005 МПа (0,05кгс/см?), направление подачи среды — любое. Клапаны сохраняют герметичность затвора при ‘аварийном (режим «большой течи») перепаде давления 0,5 МПа (5,0 кгс/см2), направление среды — на тарель со стороны вала |
| Класс герметичности | ПО ГОСТ 9544 - 2015 DN 200-800 —А. Допустимые протечки при испытаниях воздухом, см“/мин, не более: DN 1000 - 0,6 DN1200 - 0,72 DN 1400, 1600 - 0,84 |
| Присоединение к трубопроводу | Фланцевое с комплектом ответных фланцев |
| Корпус | сталь 20, 08X18H10T |
| Установочное положение | Установочное положение клапанов на вертикальном трубопроводе с расположением оси клапана над тарелью в закрытом положении, на горизонтальном трубопроводе так, чтобы электропривод находился в верхней полусфере относительно горизонтальной плоскости |
