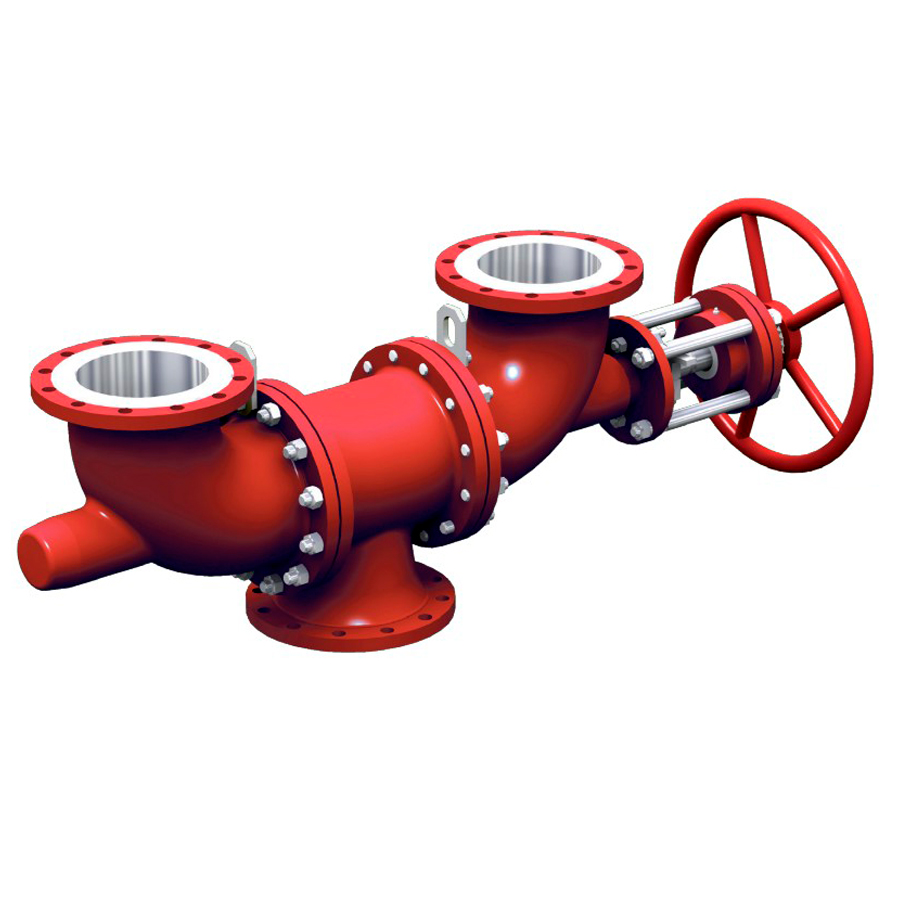

Устройства переключающие серии АМ531

Изготавливаются по ТУ 3742-002-38877941-2012 Б

Подробности

Только под заказ

Производство

Характеристики

Назначение	распределение или смешивание потоков рабочей среды в магистральных и технологических трубопроводах, а также в составе блоков предохранительных клапанов

Харктеристики групп
DN	3, 6, 10, 15, 25, 50, 80, 100, 150, 200, 300 мм
PN	6, 16, 25, 40, 63, 100, 160, 250 кгс/см2
Рабочая среда	жидкости и газы
Температура рабочей среды	–70 … +470°С
Температура окружающей среды	–70 … +60°С
Детали затвора	20Х13, 14Х17Н2, 12Х18Н9Т + наплавка, 10Х17Н13М3Т + наплавка
Климатическое исполнение	У1, УХЛ1, ХЛ1
Класс герметичности	В по ГОСТ 9544
Присоединение к трубопроводу	фланцевое
Тип привода	ручной
Корпус	25Л, 20ГЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ
Срок службы до списания	не менее 2500 циклов
Ресурс до списания	по ТУ 20 лет

Переключающие устройства серии АМ531 поставляются как отдельно, так и в составе блоков предохранительных клапанов для
обеспечения возможности технического обслуживания и ремонта клапанов без остановки рабочего процесса.
Переключающие устройства выпускаются для всей номенклатуры предохранительных клапанов.

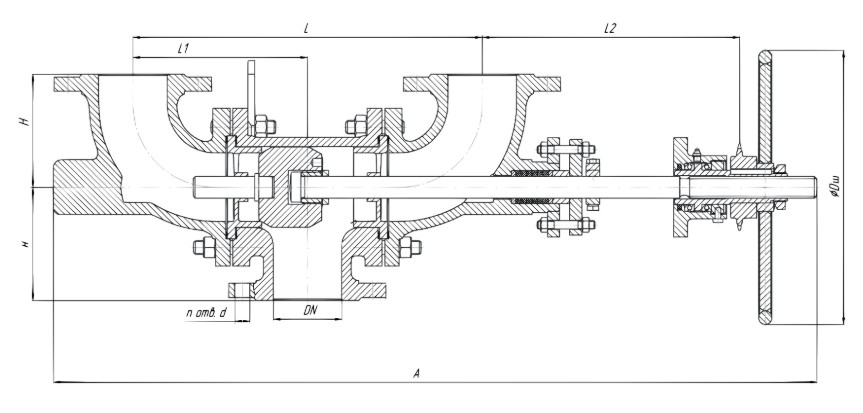

DNвх/вых, мм	PNвх/вых, кгс/см²	L, мм	L₁, мм	L₂, мм	А, мм	n отв	d, мм	H, мм	D штурвала, мм	Масса, кг	Условное обозначение
DNвх/вых, мм	PNвх/вых, кгс/см²	L, мм	L₁, мм	L₂, мм	А, мм	n отв	d, мм	H, мм	D штурвала, мм	Масса, кг	Условное обозначение
25	16	340	170	275	775	4	14	95	205	31	АМ531.25.16.хххх.х-01
	25	340	170	275	775	4	18	95	250	31	АМ531.25.25.хххх.х-01
	40	340	170	275	775	4	18	95	250	31	АМ531.25.40.хххх.х-01
	63	430	215	275	840	4	18	120	250	42	АМ531.25.63.хххх.х-01
	100	430	215	275	840	4	18	120	250	45	АМ531.25.100.хххх.х-01
	160	430	215	275	840	4	18	120	250	45	АМ531.25.160.хххх.х-01
50	6	340	170	275	775	4	18	105	250	42	АМ531.50.6.хххх.х1
	16	340	170	275	775	4	18	105	250	44	АМ531.50.16.хххх.х
	16	430	170	275	865	4	18	105	250	47	АМ531.50.16.хххх.х-01
	25	340	170	275	775	4	18	105	250	45	АМ531.50.25.хххх.х
	25	430	170	275	865	4	18	105	250	48	АМ531.50.25.хххх.х-01
	40	340	170	275	775	4	18	105	250	45	АМ531.50.40.хххх.х
	40	430	170	275	865	4	18	105	250	48	АМ531.50.40.хххх.х-01
	63	430	215	305	913	4	22	180	400	85	АМ531.50.63.хххх.х-01
	100	430	215	305	913	4	26	180	400	110	АМ531.50.100.хххх.х-01
	160	430	215	305	913	4	26	180	400	110	АМ531.50.160.хххх.х-01
80	6	430	215	275	921	4	18	150	320	66	АМ531.80.6.хххх.х1
	16	430	215	270	921	4	18	150	320	69	АМ531.80.16.хххх.х
	16	510	215	270	1000	4	18	150	320	73	АМ531.80.16.хххх.х-01
	25	430	215	270	920	8	18	150	320	69	АМ531.80.25.хххх.х
	25	510	215	270	1000	8	18	150	320	74	АМ531.80.25.хххх.х-01
	40	430	215	270	920	8	18	150	320	69	АМ531.80.40.хххх.х
	40	510	215	270	990	8	18	150	320	74	АМ531.80.40.хххх.х-01
	63	510	255	374	1081	8	22	200	400	109	АМ531.80.63.хххх.х-01
	100	510	255	374	1085	8	26	200	400	140	АМ531.80.100.хххх.х-01
	160	510	255	374	1085	8	26	200	400	140	АМ531.80.160.хххх.х-01
100	6	510	255	276	993	8	18	165	400	96	АМ531.100.6.хххх.х1
	16	510	255	276	991	4	18	165	400	97	АМ531.100.16.хххх.х
	16	705	255	376	1310	4	18	165	400	122	АМ531.100.16.хххх.х-01
	25	510	255	376	1115	4	22	165	400	108	АМ531.100.25.хххх.х
	25	705	255	376	1310	8	22	165	400	125	АМ531.100.25.хххх.х-01
	40	510	255	376	1115	8	22	165	400	108	АМ531.100.40.хххх.х
	40	705	255	376	1310	8	22	165	400	125	АМ531.100.40.хххх.х-01
	63	705	352,5	492	1409	8	26	205	400	159	АМ531.100.63.хххх.х-01
	100	705	352,6	487	1394	8	30	205	400	247	АМ531.100.100.хххх.х-01
	160	705	352,7	487	1394	8	30	205	400	247	АМ531.100.160.хххх.х-01
150	6	705	352,8	376	1334	8	28	205	400	193	АМ531.150.6.хххх.х1
	16	705	352,9	376	1334	8	22	205	400	200	АМ531.150.16.хххх.х
	16	780	352,10	459	1508	8	22	205	400	215	АМ531.150.16.хххх.х-01
	25	705	352,11	492	1434	8	26	205	400	234	АМ531.150.25.хххх.х
	25	780	352,12	492	1434	8	26	205	400	244	АМ531.150.25.хххх.х-01
	40	705	352,13	492	1434	8	26	205	400	234	АМ531.150.40.хххх.х
	40	780	352,14	492	1434	8	26	205	400	244	АМ531.150.40.хххх.х-01
200	6	780	390	459	1525	8	18	250	400	241	АМ531.200.6.хххх.х
	16	780	390	492	1535	12	22	250	480	258	АМ531.200.16.хххх.х (-01)
	25	780	390	492	1546	12	26	250	480	292	АМ531.200.25.хххх.х
300	6	780	390	492	1566	12	22	300	480	348	АМ531.300.6.хххх.х
