Затворы обратные

Изготовление и поставка ТУ 3741-002-62603588-2010

Подробности

Только под заказ

Производство

Характеристики

Назначение	Затворы обратные применяются в системах трубопроводов в качестве неуправляемых, автоматически действующих защитных устройств, служащих для предотвращения обратного потока рабочей среды при аварийных ситуациях.
Давление рабочей среды	До 37,3 МПа.

Харктеристики групп
Рабочая среда	Вода, пар.
Температура рабочей среды	До 560 С.
Герметичность затвора	По классу D ГОСТ-9544.
Климатическое исполнение	По требованию заказчика, в соответствии с ГОСТ-15150.
Присоединение к трубопроводу	Под приварку.

В рабочем состоянии затвор открыт под воздействием потока рабочей среды. При отсутствии движения рабочей среды или при обратном потоке затвор закрывается. Затворы устанавливаются как на горизонтальных, так и на вертикальных участках трубопроводов в местах, удобных для обслуживания. Положение затвора на горизонтальном трубопроводе – крышкой вверх, на вертикальном – с направлением потока рабочей среды снизу, под тарелку, согласно направлению стрелки на корпусе затвора.

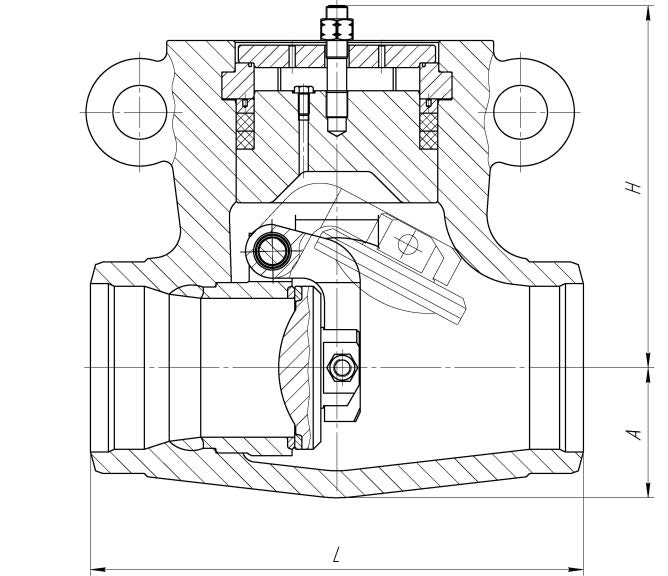

Условное обозначение изделия согласно ТУ	Рис.	DN	PN, МПа	Рр, МПа	Тр (Тмакс), °С	Материал корпуса	Рабочая среда	L, мм	Н, мм	А, мм	Масса, кг	Обозначение изделия согласно классификатору
КСА45-070-100-98-020	1	100	25	9,8	540	15Х1М1ФЛ	пар	400	325	125	130	935-100-0АМ
КСА45-070-100-235-030	1	100	32	23,5	250	20ГСЛ	вода	400	325	125	130	935-100-0А
КСА45-070-100-373-030	1	100	63	37,3	280	20ГСЛ	вода	400	325	125	130	912-100-0А
КСА45-070-150-98-020	1	150	25	9,8	540	15Х1М1ФЛ	пар	470	348	122	182	935-150-0М
КСА45-070-150-181-030	1	150	25	18,1	215	20ГСЛ	вода	470	348	122	182	935-150-0
КСА45-070-150-373-030	1	150	63	37,3	280	20ГСЛ	вода	470	348	122	182	912-150-0
КСА45-070-175-181-030	1	175	25	18,1	215	20ГСЛ	вода	550	390	160	266	935-175-0
КСА45-070-200-373-030	1	200	63	37,3	280	20ГСЛ	вода	840	560	230	830	912-200-0б
КСА45-070-225-235-030	1	225	32	23,5	250	20ГСЛ	вода	840	560	215	822	935-225-0б
КСА45-070-250-304-020	1	250	63	30,4	510	15Х1М1ФЛ	пар	840	560	230	1015	912-250-0бМ
КСА45-070-250-235-030	1	250	32	23,5	250	20ГСЛ	вода	840	560	220	1015	935-250-0б
КСА45-070-250-373-030	1	250	63	37,3	280	20ГСЛ	вода	840	560	230	1015	912-250-0б
КСА45-070-300-373-030	1	300	63	37,3	280	20ГСЛ	вода	1350	560	230	1335	912-300-0б
КСА45-070-325-304-020	1	325	63	30,4	510	15Х1М1ФЛ	пар	1440	560	230	1425	912-325-0бМ
КСА45-070-325-373-030	1	325	63	37,3	280	20ГСЛ	вода	1440	560	230	1425	912-325-0б
КСА45-070-350-373-030	1	350	63	37,3	280	20ГСЛ	вода	1500	560	230	1525	912-350-0б
КСА45-070-400-373-030	1	400	63	37,3	280	20ГСЛ	вода	1300	1005	335	4180	912-400-0

Затворы обратные РN100

Условное обозначение изделия согласно ТУ	Рис.	DN	PN, МПа	Тр (Тмакс), °С	Материал корпуса	Рабочая среда	L, мм	Н, мм	А, мм	Масса, кг	Обозначение изделия согласно классификатору
КСА45-070-080-100-030	1	80	100	450	20ГСЛ	вода-пар	380	219	78	35	4c-3-1
КСА45-070-100-100-030	1	100	100	450	20ГСЛ	вода-пар	430	287	100	65	4c-3-2
КСА45-070-150-100-030	1	150	100	450	20ГСЛ	вода-пар	550	315	120	125	4c-3-3
КСА45-070-200-100-030	1	200	100	450	20ГСЛ	вода-пар	650	390	160	195	4c-3-4
КСА45-070-250-100-030	1	250	100	450	20ГСЛ	вода-пар	775	405	185	265	4c-3-5

По требованию заказчика возможно изготовление на иные параметры рабочей среды с применением материалов корпусных деталей, не указанных в таблице.
