Клапаны запорные

Изготовление и поставка ТУ 3742-003-62603588-2010

Подробности

Только под заказ

Характеристики

Назначение	Для полного перекрытия потока рабочей среды.
Давление рабочей среды	До 37,3 МПа

Харктеристики групп
Рабочая среда	Вода, пар.
Температура рабочей среды	До 560 С.
Климатическое исполнение	По требованию заказчика, в соответствии с ГОСТ-15150
Присоединение к трубопроводу	Под приварку
Тип привода	Маховик; редуктор; электропривод

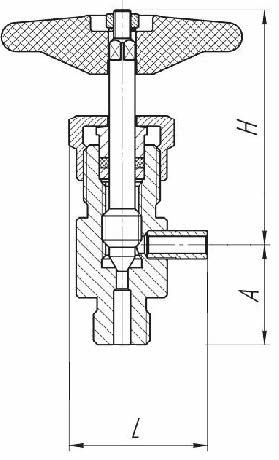

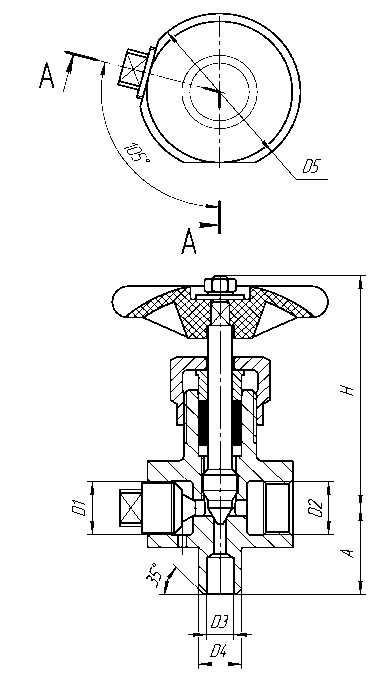

Клапан дренажный КСА21-070-6-100-240 (аналог 1213-6-0) в основном применяется при растопке котла для слива среды из трубопровода, также может применяться на других технологических участках в качестве запорного устройства. Тип управления: ручное. Клапан трехходовой КСА21-070-10137-220 (аналог 1093-10-0) предназначен для присоединения манометров. Тип управления: ручное. Значения рабочих параметров среды могут отличаться от указанных в таблице и выбираются в соответствии с ГОСТ-356 и правилами применения материалов и условий эксплуатации.

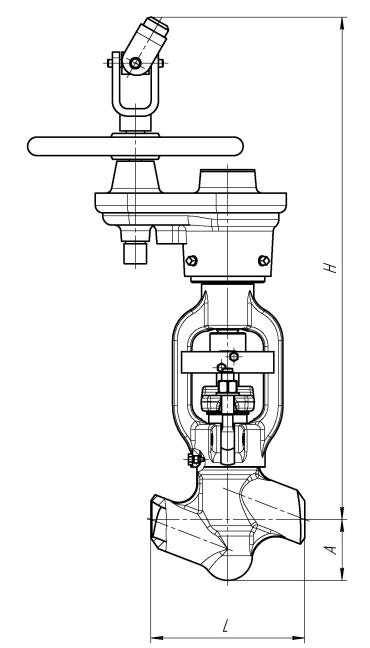

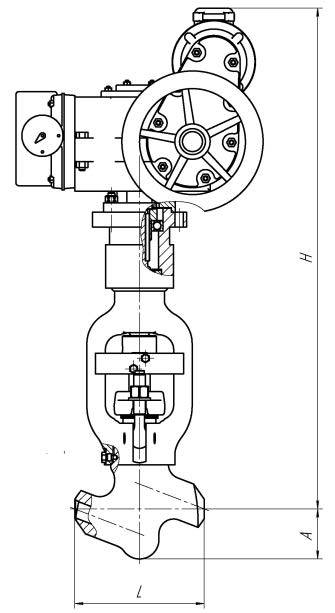

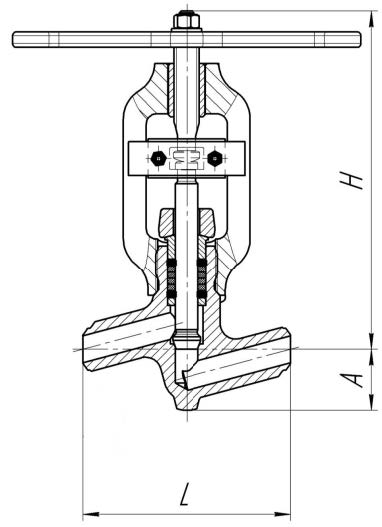

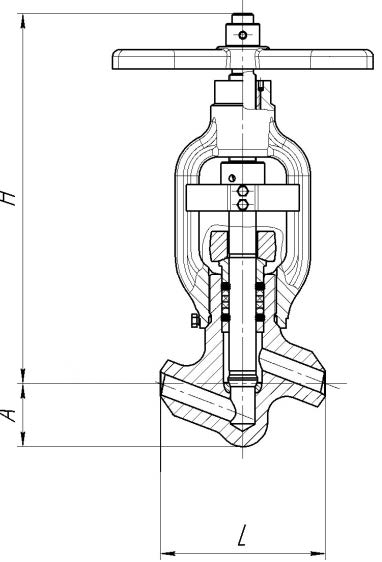

Условное обозначение изделия согласно ТУ	Рис.	DN, мм	PN, МПа	Рр, МПа	Тр (Тмакс), °С	Материал корпуса	Рабочая среда	Тип управления	L, мм	Н, мм	А, мм	Кол-во оборотов	Мкр, Нм	Масса без привода, кг	Обозначение изделия согласно классификатору
КСА21-070-6-100-240	1	6	10	10	(450)	30Х13	вода-пар	рукоятка	30	91	34	3,5	10	0,53	1213-6-0
КСА21-070-10-137-220	2	10	50	13,7	560	12Х1МФ	пар	рукоятка	58	88	34	2	20	1	1093-10-0
КСА21-070-10-100-210	3	10	10	3,6	(450)	20	вода-пар	рукоятка	110	222	28	3,5	12	3,2	1456-10-0, 1с-11-1м
КСА21-070-10-60-240	3	10	20	6	(660)	12Х18Н10Т	вода-пар	рукоятка	160	283	46	4	80	5,9	1512-10-0
КСА21-070-10-373-210	3	10	63	37,3	280	20	вода	рукоятка	110	222	28	3,5	25	3,2	588-10-0
КСА21-070-10-250-220	3	10	63	25,0	545	12Х1МФ	пар	рукоятка	110	222	28	3,5	25	3,2	589-10-0
КСА21-070-15-60-240	3	15	20	6	(660)	12Х18Н10Т	вода-пар	рукоятка	160	283	46	4	80	5,8	1512-15-0
КСА21-070-20-90-210	3	20	25	9	(450)	20	вода-пар	рукоятка	160	283	46	4	80	5,6	1456-20-0
КСА21-070-20-100-210	3	20	10	3,6	(450)	20	вода-пар	рукоятка	160	261	46	4	80	5,6	1с-11-3
КСА21-070-20-60-240	3	20	20	6	(660)	12Х18Н10Т	вода-пар	рукоятка	160	283	46	4	80	5,8	1512-20-0
КСА21-070-20-373-210	3	20	63	37,3	280	20	вода	рукоятка	160	283	46	4	80	5,6	998-20-0
КСА21-070-20-373-110	3	20	63	37,3	280	20	вода	муфта шарнирная	160	467	46	4	80	8	998-20-Г
КСА21-070-20-373-510	6	20	63	37,3	280	20	вода	ЭП	160	283	46	4	80	7,2	998-20-ЭМ
КСА21-070-20-250-220	3	20	63	25,0	545	12Х1МФ	пар	рукоятка	160	283	46	4	80	5,6	999-20-0
КСА21-070-20-250-120	3	20	63	25,0	545	12Х1МФ	пар	муфта шарнирная	160	467	46	4	80	8	999-20-Г
КСА21-070-20-250-520	6	20	63	25,0	545	12Х1МФ	пар	ЭП	160	283	46	4	80	7,2	999-20-ЭМ
КСА21-070-25-100-210	3	25	10	3,6	(450)	20	вода-пар	маховик	160	283	46	4	70	5,6	1456-25-М, 1с-11-31
КСА21-070-25-60-240	3	25	20	6	(660)	12Х18Н10Т	вода-пар	рукоятка	160	283	46	4	80	5,6	1512-25-0
КСА21-070-32-250-220	4	32	63	25,0	545	12Х1МФ	пар	рукоятка	220	526	85	6	250	35,7	1055-32-0
КСА21-070-32-250-320	5	32	63	25,0	545	12Х1МФ	пар	редуктор	220	526	85	6	250	33,4	1055-32-ЦЗ
КСА21-070-32-250-520	6	32	63	25,0	545	12Х1МФ	пар	ЭП	220	526	85	6	250	39,7	1055-32-ЭМ
КСА21-070-32-100-210	4	32	10	3,6	(450)	20	вода-пар	рукоятка	230	294	47	5	70	6,4	1456-32-0, 1с-12-32
КСА21-070-40-373-210	4	40	63	37,3	280	20	вода	рукоятка	220	526	85	6	300	35,1	1054-40-0
КСА21-070-40-373-310	5	40	63	37,3	280	20	вода	редуктор	220	526	85	6	300	33	1054-40-ЦЗ
КСА21-070-40-373-510	6	40	63	37,3	280	20	вода	ЭП	220	526	85	6	300	39,1	1054-40-ЭМ
КСА21-070-50-137-220	4	50	50	13,7	560	12Х1МФ	пар	рукоятка	250	536	95	6	250	38,7	1053-50-0
КСА21-070-50-137-320	5	50	50	13,7	560	12Х1МФ	пар	редуктор	250	536	95	6	250	36,5	1053-50-ЦЗ
КСА21-070-50-137-520	6	50	50	13,7	560	12Х1МФ	пар	ЭП	250	536	95	6	250	95,7	1053-50-ЭМ
КСА21-070-50-63-210	4	50	6,3	3,6	(425)	20	вода-пар	рукоятка	240	300	68	5	70	9,4	1с-11-5
КСА21-070-50-100-210	4	50	10	3,6	(450)	20	вода-пар	рукоятка	240	300	68	5	70	9,4	1456-50-0, 1с-11-5м
КСА21-070-65-235-210	4	65	32	23,5	250	20	вода	рукоятка	250	536	95	6	300	38,3	1052-65-0
КСА21-070-65-235-310	5	65	32	23,5	250	20	вода	редуктор	250	536	95	6	300	36,1	1052-65-ЦЗ
КСА21-070-65-235-510	6	65	32	23,5	250	20	вода	ЭП	250	536	95	6	300	42,3	1052-65-ЭМ
КСА21-070-65-98-220	4	65	25	9,8	540	12Х1МФ	пар	рукоятка	250	536	95	6	250	38,3	1057-65-0
КСА21-070-65-98-320	5	65	25	9,8	540	12Х1МФ	пар	редуктор	250	536	95	6	250	36,1	1057-65-ЦЗ
КСА21-070-65-98-520	6	65	25	9,8	540	12Х1МФ	пар	ЭП	250	536	95	6	250	42,3	1057-65-ЭМ
КСА21-070-80-100-210	4	80	6,3	3,6	(425)	20ГСЛ	вода-пар	маховик	380	502	89	12,5	290	83,3	1с-7-1
КСА21-070-80-100-210	4	80	10	3,6	(450)	25Л, 20ГСЛ	вода-пар	маховик	380	502	89	12,5	290	66,5	1456-80-М
КСА21-070-80-100-410	5	80	10	3,6	(450)	25Л, 20ГСЛ	вода-пар	редуктор	380	502	89	12,5	290	-	1456-80-К3, 1с-9-2
КСА21-070-80-100-310	5	80	10	3,6	(450)	25Л, 20ГСЛ	вода-пар	редуктор	380	502	89	12,5	290	-	1456-80-ЦЗ, 1с-8-2

По требованию заказчика возможно изготовление на иные параметры рабочей среды с применением материалов корпусных деталей, не указанных в таблице.
