Клапаны импульсные

Изготовление и поставка ТУ 28.14.11-046-62603588-2019
К предохранительным устройствам относятся импульсно-предохранительные устройства (ИПУ) и предохранительные клапаны прямого действия.

Подробности

Только под заказ

Производство

Характеристики

Назначение	Предохранительные устройства предназначены для обеспечения безопасной работы оборудования и систем станций от превышения давления рабочей среды выше допустимых параметров. Предохранительные устройства срабатывают автоматически и, открываясь, сбрасывают избыток рабочей среды из защищаемого сосуда или системы.
Давление рабочей среды	До 37,3 МПа.

Харктеристики групп
Рабочая среда	Вода, пар.
Температура рабочей среды	До 560 С.
Герметичность затвора	По классу А ГОСТ-9544
Климатическое исполнение	По требованию заказчика, в соответствии с ГОСТ-15150.
Присоединение к трубопроводу	Фланцевое и под приварку.

Главной особенностью импульсных клапанов (ИК), входящих в состав ИПУ, является их оснащение электромагнитным приводом, который обеспечивает высокую точность срабатывания (открытия и закрытия) этих клапанов и ИПУ в целом. Настройка ИПУ на заданное давление открытия и закрытия производится только импульсным клапаном. Это достигается путем установки груза на рычаге ИК в положение, обеспечивающее открытие клапана при заданном давлении. При потере электрического питания в схеме управления предохранительное устройство срабатывает под действием груза на рычаге импульсного клапана. Выбор импульсного и предохранительного клапана осуществляется в зависимости от параметров рабочей среды и необходимой пропускной способности.

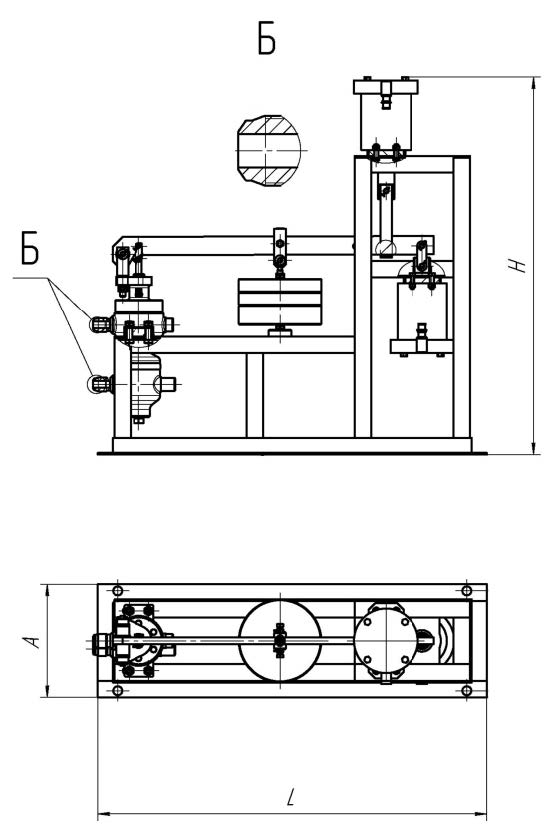

Клапаны импульсные DN 20 с электромагнитным приводом

Условное обозначение изделия согласно ТУ	Рис.	DN	PN, МПа	Рр, МПа	Рабочая среда	Тр (Тмакс), °С	Материал корпуса	Н, мм	Н1, мм	Н2, мм	А, мм	L, мм	Масса без привода, кг	Обозначение изделия согласно классификатору
КСА56-070-020-250-520	1	20	63	25,0	пар	545	12Х1МФ	1288	210	180	340	1175	226	586-20-ЭМ-01
КСА56-070-020-137-520	1	20	50	13,7	пар	560	12Х1МФ	1288	210	180	340	1175	206	586-20-ЭМ-02
КСА56-070-020-098-520	1	20	25	9,8	пар	540	12Х1МФ	1288	210	180	340	1175	191	586-20-ЭМ-03
КСА56-070-020-095-520	1	20	25	9,5	пар	540	12Х1МФ	1288	210	180	340	1175	190	586-20-ЭМ-04
КСА56-070-020-039-510	4	20	12,5	3,9	пар	285	20	1375	290	180	340	1285	198	586-20-ЭМФ-03
КСА56-070-020-040-520	4	20	12,5	4,0	пар	545	12Х1МФ	1375	290	180	340	1285	198	586-20-ЭМФ-04
КСА56-070-020-030-510	4	20	10	3,0	пар	450	20	1375	290	180	340	1285	194	586-20-ЭМФ-05
КСА56-070-020-065-520	4	20	20	6,5	пар	545	12Х1МФ	1375	290	180	340	1285	198	586-20-ЭМФ-06
КСА56-070-20-085-520	4	20	25	8,5	пар	540	12Х1МФ	1375	290	180	340	1285	208	586-20-ЭМФ-07
КСА56-070-020-010-520	4	20	4	1,0	пар	560	12Х1МФ	1375	290	180	340	1285	205	586-20-ЭМА-01
КСА56-070-020-020-520	4	20	6,3	2,0	пар	560	12Х1МФ	1375	290	180	340	1285	205	586-20-ЭМА-02
КСА56-070-020-030-520	4	20	10	3,0	пар	560	12Х1МФ	1375	290	180	340	1285	205	586-20-ЭМА-03

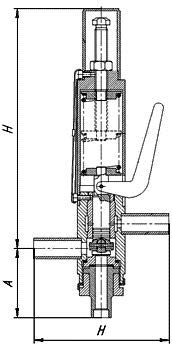

Клапаны импульсные DN 20, PN4

Условное обозначение изделия согласно ТУ	Рис.	DN	PN, МПа	Рабочая среда	Тр (Тмакс), °С	Материал корпуса	L1, мм	D, мм	D2, мм	D3, мм	Н, мм	L, мм	Масса без привода, кг	Обозначение изделия согласно классификатору
КСА56--071-020-040-010	2	20	4	пар	450	20	19	25	390	87	118	170	5	8с-3-1
КСА56--071-020-040-010	2	20	4	пар	450	20	19	25	390	87	118	170	5	8с-3-2
КСА56--071-020-040-010	2	20	4	пар	450	20	19	25	390	87	118	170	5	8с-3-3
КСА56--071-020-040-010	2	20	4	пар	450	20	19	25	390	87	118	170	5	8с-3-4

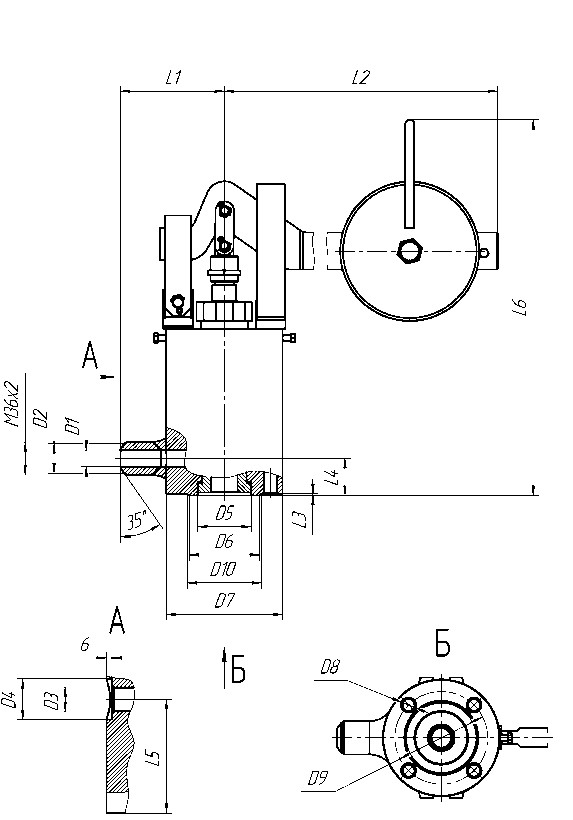

Клапаны импульсные DN 25 с электромагнитным приводом

Условное обозначение изделия согласно ТУ	Рис.	DN	Рр, МПа	Рабочая среда	Тр (Тмакс), °С	Материал корпуса	L1, мм	D, мм	D1, мм	D2, мм	D3, мм	Н, мм	А, мм	L, мм	Масса без привода, кг	Обозначение изделия согласно классификатору
КСА56-070-025-012-011	3	25	1,2	пар	450	20	730	130	100	58	М16	360	40	120	31	112-25х1-0
КСА56-070-025-030-011	3	25	3	пар	450	20	730	130	100	58	М16	360	40	120	40	112-25х1-0-01
КСА56-070-020-043-011	3	25	4,3	пар	450	20	730	130	100	58	М16	360	40	120	45	112-25х1-0-02

Документы

Каталог_энергетической_арматуры

9,7 Мб
